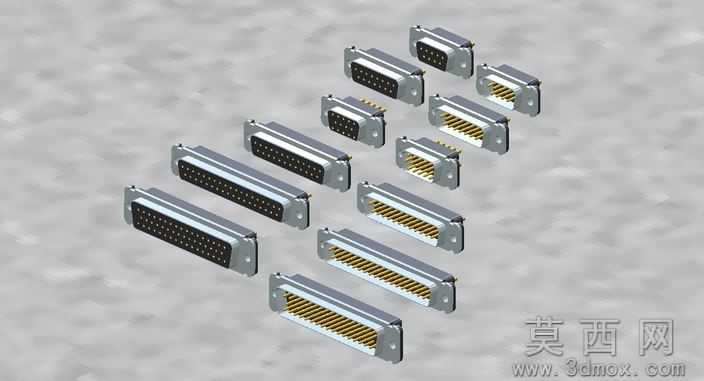

DSub面板连接器系列三维模型

本套面板连接器模型采用系列化参数化建模思路搭建，建模初期先梳理DSub连接器9针、50针等不同规格的尺寸规范，以公头母头的插针排布、壳体安装尺寸为核心基准，先绘制单个规格的插针阵列、绝缘基座、金属屏蔽壳体的基础草图，通过拉伸、切除、阵列等基础特征完成单款连接器的主体结构，再通过iPart参数化配置功能，将不同针数、不同安装方式的规格参数录入参数表，快速生成全系列12款不同规格的连接器模型，避免重复建模提升效率。参数设计阶段严格遵循行业通用尺寸规范，区分公头插针与母头插孔的结构差异，针对面板安装款的固定耳安装孔位、壳体壁厚、插针伸出长度均按照实际量产产品的公差要求设定参数，同时预留了安装配合的公差间隙，确保模型可直接用于装配模拟。渲染材质部分针对不同部件做了区分设置，金属屏蔽壳体采用镀锌钢材材质，调整金属粗糙度与反射参数还原金属哑光质感，插针部分采用镀金铜材材质，设置轻微的金属高光体现导电部件的质感，绝缘基座部分采用黑色硬质塑料材质，调整漫反射参数还原工程塑料的哑光质感，整体渲染效果贴合实物外观。结构原理上，该系列连接器为面板安装式DSub连接器，通过两侧的固定耳实现面板上的螺丝固定，内部插针呈两到三排规整排布，公头插针与母头插孔对应配合实现信号传输，金属壳体起到电磁屏蔽作用，可有效降低信号传输过程中的外界干扰，不同针数规格可适配不同通道数的信号传输需求，广泛用于工控、通讯设备的信号连接场景。软件兼容方面，模型提供STEP、IGES通用中间格式，可兼容SolidWorks、UG、Pro/E、Autodesk Inventor等主流三维设计软件，同时附带STL格式可直接用于3D打印验证，不同格式文件均做了破面修复处理，导入后无需额外修补即可直接编辑使用。研发教学应用层面，该系列模型可用于电子设备结构设计时的连接器选型装配模拟，帮助设计人员提前确认面板开孔尺寸、安装空间是否匹配，也可用于电子类专业的机械结构教学，帮助学生理解连接器的结构组成与信号传输原理，同时也可作为电子配件设计研发的参考模型，缩短同类产品的研发建模周期。
