航模用外转子无刷电机三维结构设计

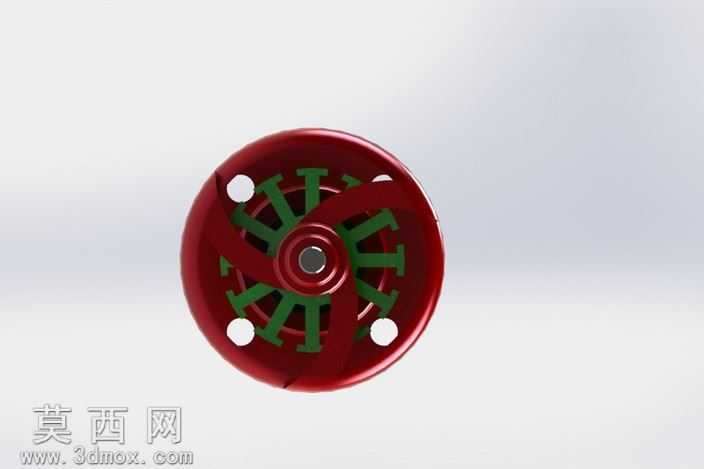

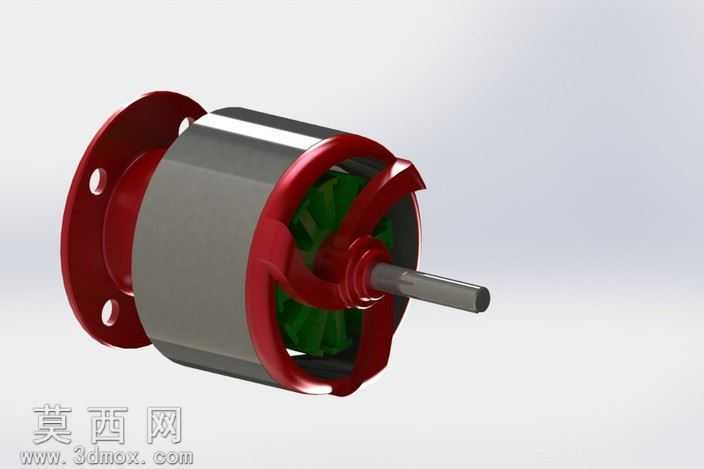

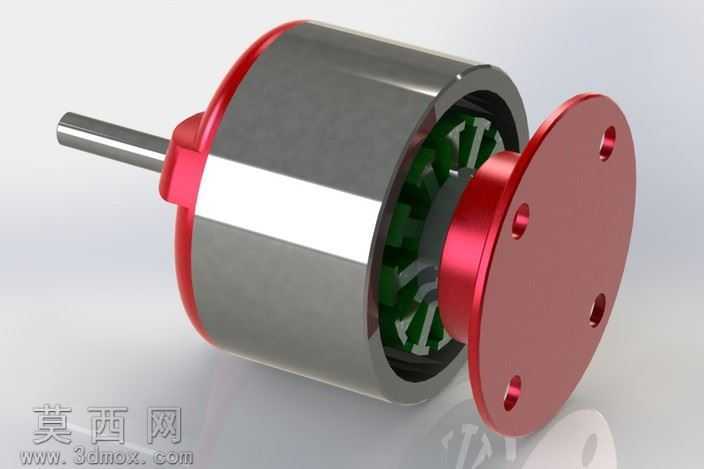

本模型为航模配套的外转子无刷电机三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对电机的核心组成部分进行拆分建模：首先构建中心定子基座，按照绕组排布的空间需求设计定子铁芯的槽位结构，槽位的尺寸、间距均匹配航模电机的绕组绕制工艺要求，保证后续实体生产时绕组安装的适配性。随后完成外转子壳体的建模，壳体采用一体化碗状结构设计，外壁预留三处对称的圆形减重孔，在保证壳体结构强度的前提下尽可能降低转子整体重量，适配航模对动力部件轻量化的核心需求；转子内壁设计有磁钢安装的定位卡槽，卡槽的位置精度通过参数化约束控制，保证磁钢安装后气隙均匀，避免电机运行时出现磁拉力不平衡的问题。前端盖部分设计有辐条状的加强筋结构，既提升了端盖的抗形变能力，又能在电机运行时形成导流风道，辅助电机工作时的散热。材质渲染阶段，转子外壳采用亮面金属红烤漆材质，还原航模电机常见的外观涂装效果，定子部分的铁芯做哑光深绿质感处理，中心转轴采用高光亮面金属材质模拟轴承钢的质感，端盖的加强筋与壳体做同色系材质区分，清晰呈现内部结构层次。结构设计上重点考量了航模动力的实际使用场景，转子与定子的配合间隙控制在合理范围，既避免运转时的摩擦损耗，又保证磁耦合效率达到最优；中心轴的安装位设计有轴承定位台阶，可适配标准型号的微型轴承，保证电机运转的同轴度。整体建模过程严格遵循机械设计的公差配合要求，各部件的装配关系完全符合实际无刷电机的生产装配逻辑，所有结构特征均可直接对接后续的工程图导出与开模生产需求，模型同时还原了电机的外部安装孔位，可直接适配常见的航模机架安装尺寸，方便动力系统的整体集成设计。
