Perendev磁电机三维结构设计模型

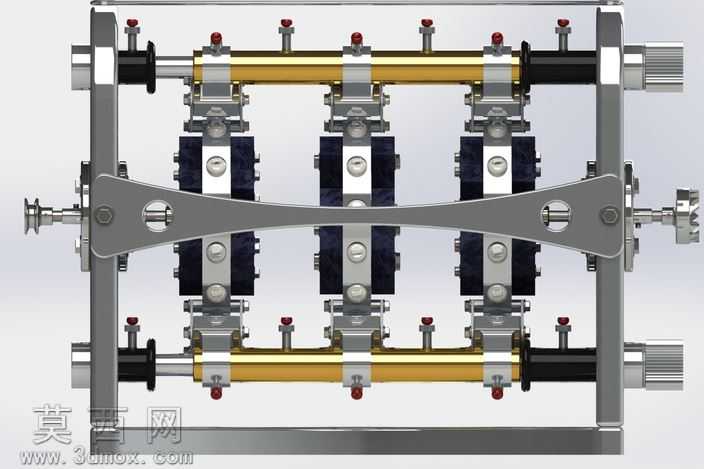

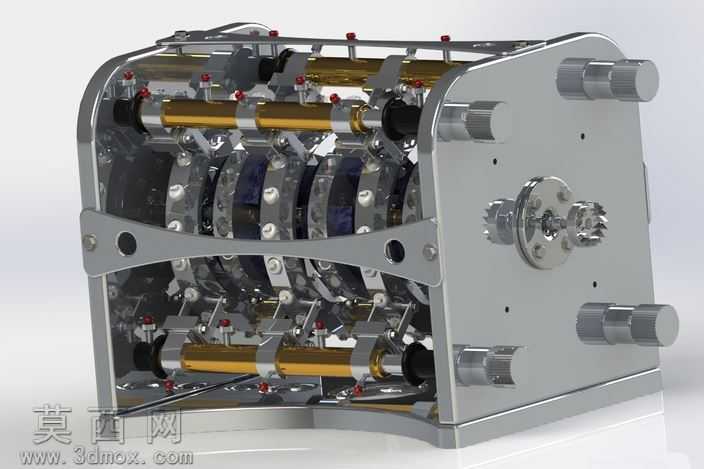

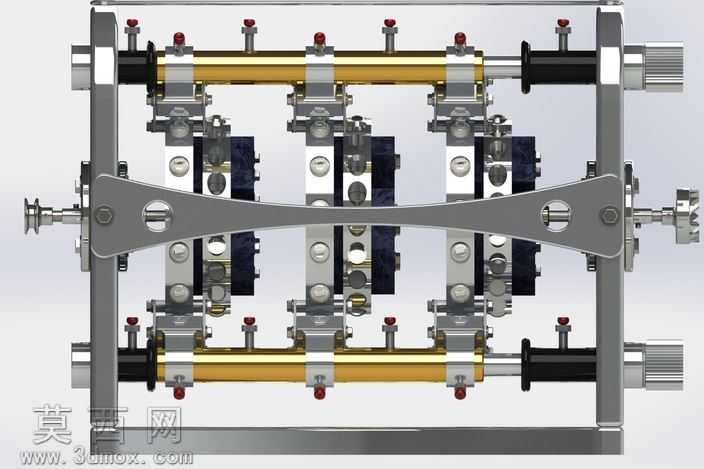

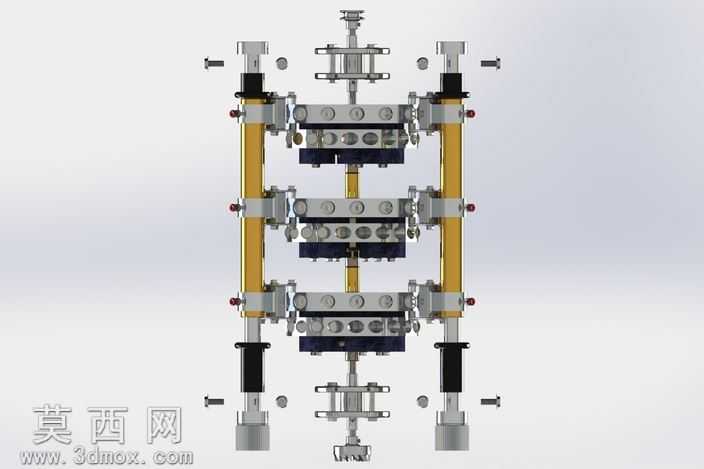

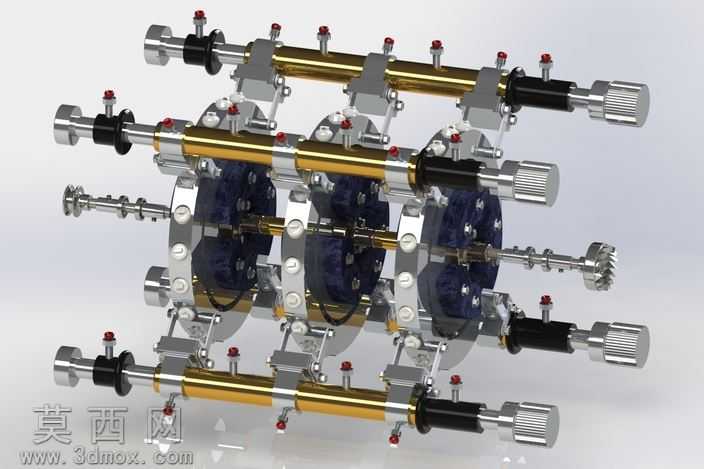

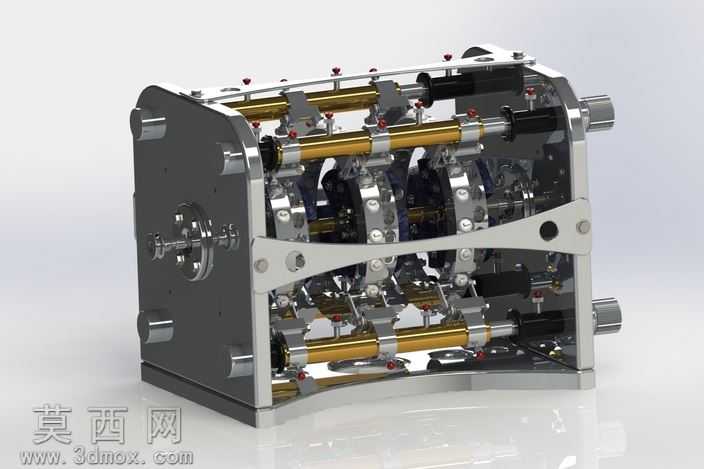

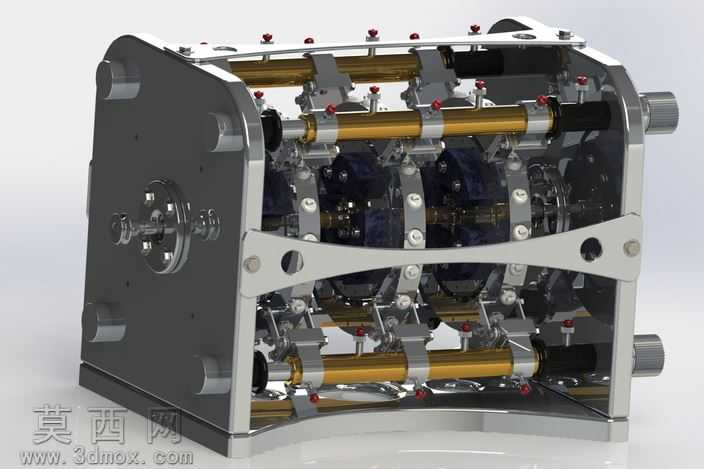

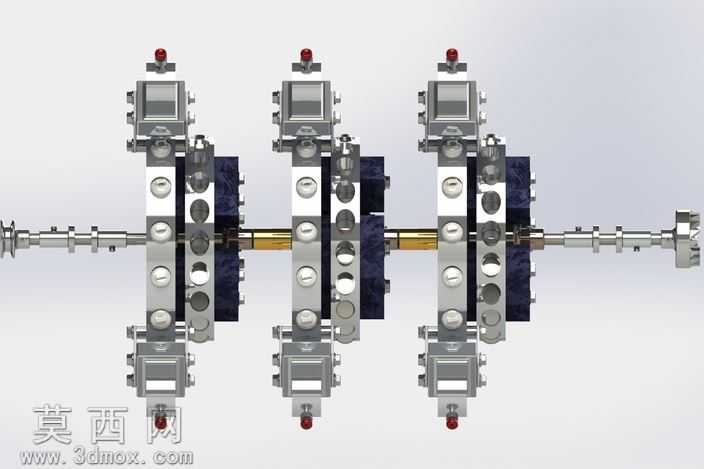

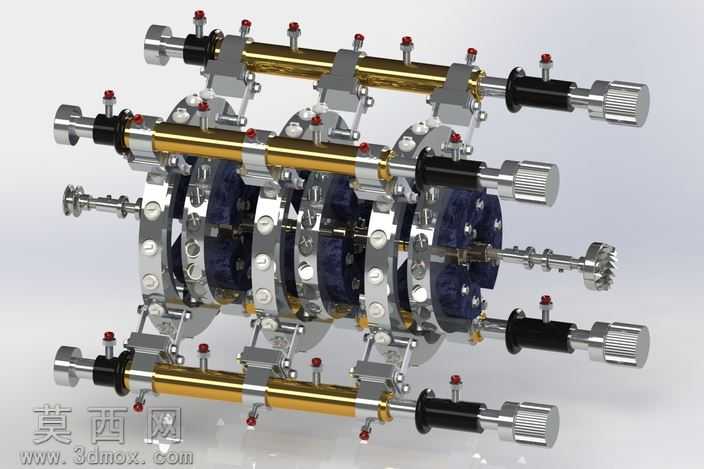

本模型为Perendev结构磁电机的完整三维设计成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成所有单个零件的参数化建模，再按照实际装配约束关系完成整机组合，完整还原了该类磁动力电机的结构布局与装配逻辑。建模阶段对每一处零件的尺寸参数都做了对应匹配，上下两根平行布置的主轴采用金属黄铜材质渲染，还原了轴类零件的金属光泽与加工质感；两侧的支撑机架采用灰铸铁质感的材质设置，表面做了哑光金属处理，凸显机架的结构强度与厚重感；轴上分布的多组磁体固定座、调节旋钮做了分色处理，顶部的红色调节端帽、黑色的轴套、银色的金属紧固件都赋予了对应材质，渲染后各部件辨识度高，整机结构层次清晰。从结构设计来看，模型采用双侧板对称支撑结构，两根平行主轴通过多组带轴承的固定座安装在两侧支撑板之间，每根主轴上均匀布置三组磁体安装模块，模块之间设置隔套保证轴向间距精准；中部设置的弧形连接支架将两侧支撑板做刚性连接，提升整机框架的结构稳定性，避免运行过程中出现机架形变；轴端设置的滚花手轮结构可用于手动调试转动，每一组磁体模块上方都设置了带红色端帽的调节旋钮，可用于调整磁体的相对位置，以此调节磁隙大小，适配不同的动力输出需求。设计过程中重点考量了磁体排布的对称性与同轴度要求，所有转动部件都预留了合理的装配间隙，既保证转动过程无卡滞，也避免间隙过大导致的磁能利用率下降；整体装配逻辑完全贴合实际机械加工与装配工艺，所有零件都具备可加工性，不存在无法落地的异形结构，模型同时保留了完整的装配约束关系与零件特征参数，可直接用于结构验证、原理演示以及后续的优化改进，能够帮助设计者快速理解该类磁电机的工作原理与结构组成，也可作为同类磁动力装置设计的参考蓝本，用于教学演示、方案研讨等多个场景。
