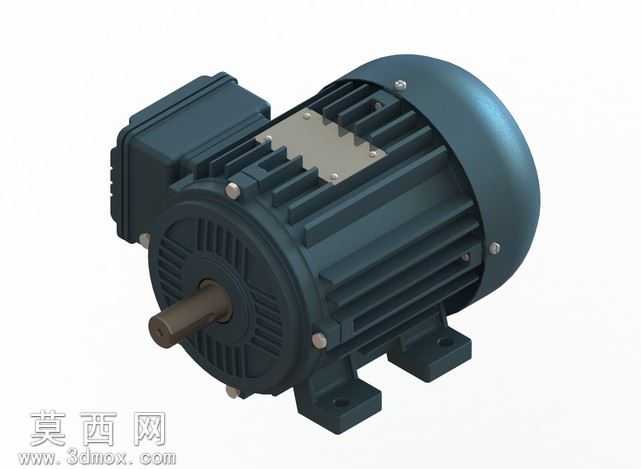

WEG卧式三相异步电动机三维模型

本模型为WEG品牌卧式安装三相异步电动机的高精度三维建模成果，建模过程严格遵循工业电机的实际生产尺寸规范，完整还原了该款60Hz4极电机的全部结构细节。建模阶段采用参数化设计思路，先通过草绘绘制电机定子外壳的截面轮廓，利用拉伸、阵列特征生成外壳表面的散热筋结构，每一条散热筋的间距、凸起高度都参照实物比例精准设定，保证模型结构与实物完全一致。端盖部分通过旋转特征生成主体轮廓，再对安装孔、轴承室位置进行切除拉伸处理，精准还原端盖与机壳的配合止口结构，确保装配关系符合实际生产的公差要求。接线盒部分单独建模，还原了盒体的防水凸台、接线端子安装位、盒盖的固定螺丝孔结构，与机壳侧面的安装座完全匹配。输出轴部分按照标准电机轴尺寸设计，还原了轴伸端的键槽结构，轴肩位置的挡圈槽也做了精细刻画，保证与端盖轴承位的装配关系准确。底座脚座部分通过拉伸生成安装底板，对安装固定孔做沉头处理，脚座与机壳的连接加强筋也完整呈现，还原了卧式电机的安装支撑结构。材质渲染阶段，机壳、端盖、底座部分赋予深灰铸铁材质，调整材质粗糙度模拟电机外壳的喷塑哑光质感，输出轴部分赋予45号钢材质，添加金属光泽与轻微的使用磨损质感，接线盒部分与机壳材质保持统一，固定螺丝赋予镀锌亮面金属材质，提升模型的真实感。模型完整拆分了机壳、前端盖、后端盖、输出轴、接线盒、底座、固定螺丝等独立零件，可清晰展示电机的内部装配逻辑，所有零件的配合间隙都按照实际装配公差设定，可直接用于虚拟装配仿真、设备布局演示、工业动画制作等场景，能够帮助设计人员快速完成配套设备的电机选型适配，也可作为电机结构教学的直观演示素材，清晰展示三相异步电动机的外部结构组成与安装连接方式。
