多轴螺钉自动拧紧工位设备结构

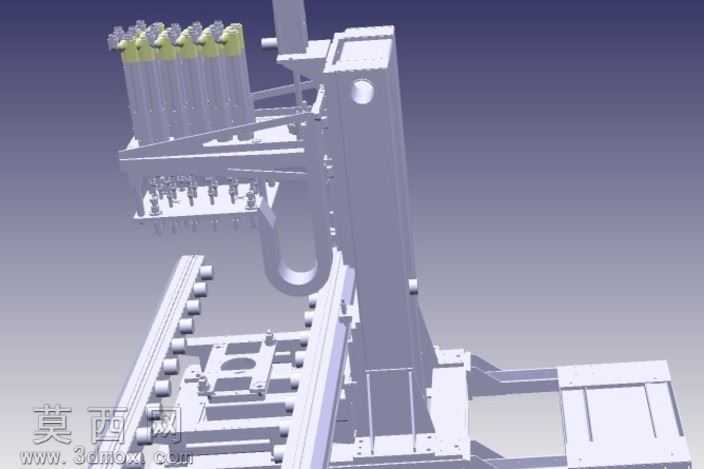

本模型为面向自动化装配产线设计的多轴螺钉拧紧工位三维结构，整体采用立式立柱搭配横向滑移模组的布局形式，建模过程中严格遵循机械设计的装配公差规范，对每一处连接结构、运动副都做了符合实际生产要求的参数化设定。模型主体包含立柱支撑框架、横向滑移梁、多轴拧紧头安装架、底部工件输送导轨、工件定位载具几个核心模块，各模块之间的连接螺栓、定位销、线性导轨滑块、驱动气缸等标准件均按照实际选型尺寸1:1还原，未做简化省略，能够完整呈现设备的实际装配关系。渲染阶段采用哑光金属材质模拟设备的碳钢焊接机架，对导轨、导柱等运动部件赋予镀铬亮面材质，拧紧轴外壳采用工程塑料哑光质感，输送滚轮采用橡胶材质，通过不同材质的粗糙度、反光度参数调整，清晰区分不同功能的零部件，让整体结构层次分明，便于观察各部分的位置关系。结构设计上，多轴拧紧头采用成排布局，可一次性对应工件上的全部螺钉点位，避免单轴逐点锁付的效率损耗；横向滑移模组可带动拧紧头整体完成前后位置调整，适配不同尺寸规格的工件定位需求；底部的输送导轨采用双侧滚轮布局，可实现工件载具的顺畅流入与流出，载具上设置有仿形定位槽与夹紧机构，确保拧紧作业时工件不会发生位移，保障锁付精度。设计思路围绕高效、稳定、兼容的核心需求展开，整体结构预留了足够的维护操作空间，拧紧头的安装位设计为可调节结构，可根据不同产品的螺钉孔位调整轴间距，无需整体更换拧紧模组，提升了工位的柔性适配能力；机架底部设置有可调脚杯，可适配车间地面的不平整情况，保障设备运行时的整体稳定性；管线排布预留了专用的拖链安装位，避免设备运动过程中管线发生拉扯磨损。整个模型的结构逻辑完全贴合实际自动化拧紧工位的设计逻辑，无冗余结构，各运动部件的行程范围均做了限位设计，可直接用于方案评审、结构优化参考，也可作为同类自动化装配设备设计的参考蓝本。
