音频功放用挤压式铝制散热片结构设计

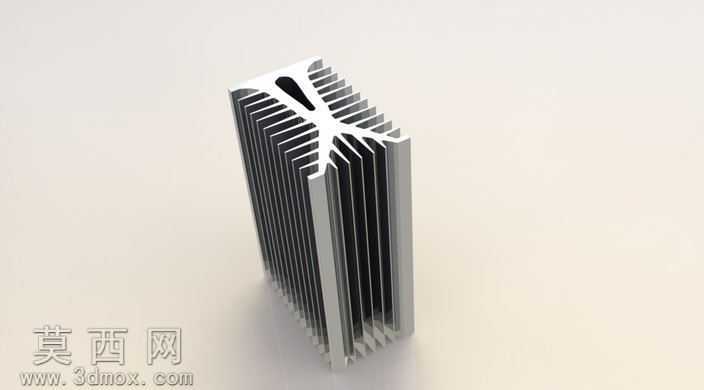

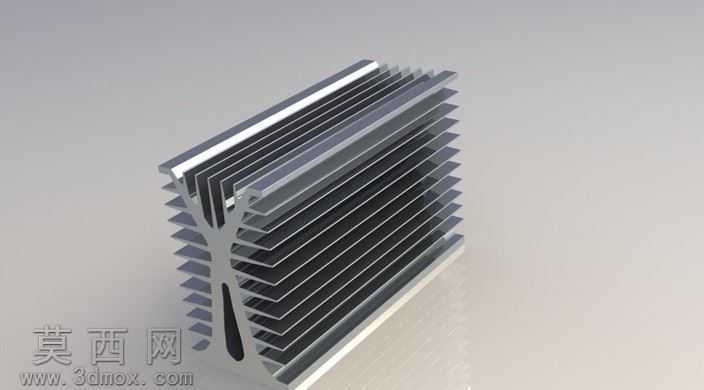

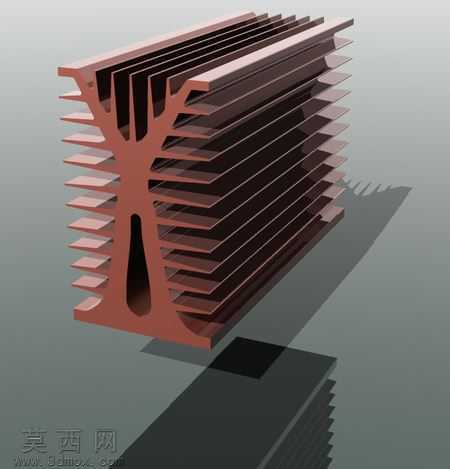

本作品为适配音频功放功率器件的挤压式散热片三维模型，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于功率二极管的散热需求确定核心散热基底尺寸，基底采用平整矩形截面设计，保证与发热元器件的安装面完全贴合，降低接触热阻。建模过程中优先还原挤压工艺的成型特征，所有散热鳍片采用等壁厚拉伸生成，鳍片沿基底长度方向平行排布，相邻鳍片间预留均匀的通风流道，保证空气自然对流时可顺畅带走鳍片表面蓄积的热量，鳍片顶端做了圆弧过渡处理，既避免挤压生产过程中出现应力集中导致的型材变形，也能减少安装使用过程中的锐边磕碰风险。在鳍片与基底的衔接位置，设计了放射状的导流加强结构，该结构从基底中心安装位向两侧鳍片均匀延伸，一方面可以增大热量从基底向各鳍片传导的有效接触面积，让发热器件产生的热量能快速均匀分散到每一片鳍片上，避免局部热量蓄积导致的器件过热，另一方面也能提升整个散热片的结构强度，避免长尺寸挤压型材在运输、安装过程中出现鳍片弯折变形的问题。材质设定阶段选用6063铝合金作为仿真材质，该材质具备优秀的导热性能与挤压加工性能，表面做银白色阳极氧化处理，既可以提升铝材表面的辐射散热能力，也能起到防腐蚀、抗氧化的作用，延长散热片的户外或复杂工况使用寿命。渲染阶段采用柔和的漫反射打光方案，清晰呈现散热片的鳍片排布密度、衔接结构细节与金属材质质感，还原真实挤压铝型材的表面细腻纹理。设计过程中充分考量了小功率音频功放的散热需求，整体结构紧凑，在有限的安装空间内最大化拓展了有效散热面积，无需额外加装强制风冷风扇即可满足功率二极管的持续工作散热要求，同时规整的外形也能适配功放外壳的内部安装空间，不会与周边电容、电路板等元器件产生安装干涉，兼顾了散热性能、结构强度与装配适配性。
