阿法拉伐Aldec45卧螺离心机三维结构设计

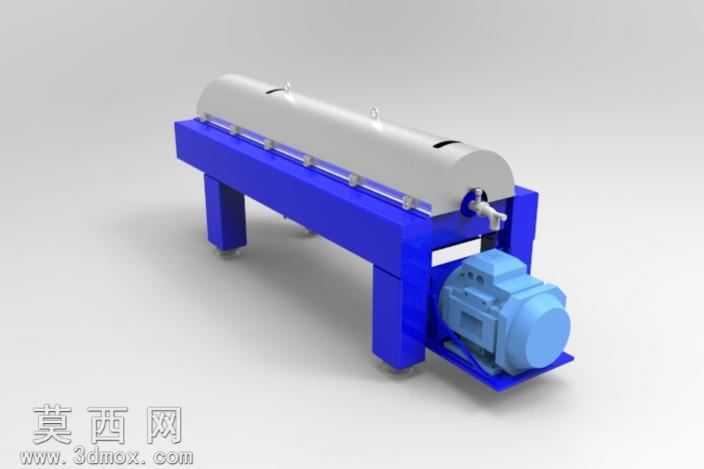

本模型为阿法拉伐Aldec45型卧螺离心机的完整三维结构设计，建模过程严格遵循卧式螺旋沉降离心机的真实工程结构比例，在三维建模软件中完成全零件的参数化搭建，首先对设备的核心承载部件进行建模：蓝色涂装的卧式机座采用型钢焊接结构的简化建模，预留了转鼓组件的安装定位面、驱动电机的安装支座，机座底部设置可调支撑脚结构，还原真实设备的安装调平功能。转鼓部分作为设备的核心分离腔体，采用圆柱-圆锥复合筒体结构建模，表面还原了加强箍、吊环、出液口、排渣口的细节结构，转鼓端盖处设置差速器连接接口，还原真实设备的差速传动安装位。螺旋输送器内置在转鼓腔体内部，建模时还原了螺旋叶片的连续导程结构、叶片上的耐磨衬层示意、进料分布器的腔体结构，螺旋轴两端的轴承安装位、与差速器的连接轴头都做了精细化还原。驱动端采用蓝色减速电机组件建模，还原了电机的散热筋、接线盒、输出法兰的细节，电机与转鼓之间的传动连接结构做了简化示意，保证整体装配关系准确。渲染阶段采用工业设备常用的配色方案，机座、驱动电机采用饱和度适中的工程蓝色材质，转鼓筒体采用哑光银灰色金属材质模拟不锈钢材质效果，地面添加柔和的投影效果，背景采用浅灰色纯色背景突出设备主体，材质参数调整时兼顾金属质感与工业设备的哑光质感，避免过度反光影响结构展示。设计思路上围绕卧螺离心机的固液分离核心功能展开，优先保证核心功能部件的装配关系准确：转鼓与螺旋的同轴度、差速传动的连接逻辑、进料与排渣的流道位置都符合真实设备的工作原理，对于不影响核心结构展示的外部管线、小紧固件做了适度简化，既保证模型的结构完整性，又避免过多细碎零件导致模型冗余，整体模型可用于工业分离设备的结构教学、方案展示、配套设备布局参考，清晰展现卧螺离心机的整体布局与核心部件组成。
