MAB103B型离心式油水分离机三维设计

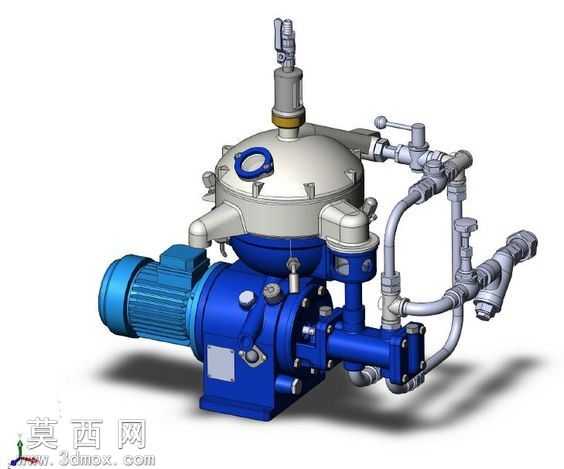

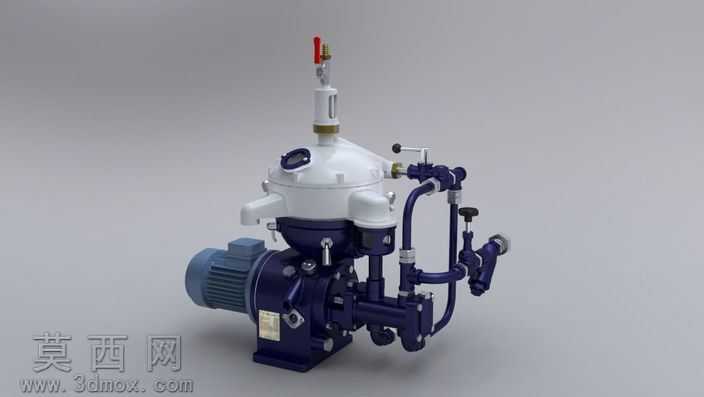

本模型为MAB103B型分隔符离心机，也就是离心式油水分离器，采用三维建模软件完成全参数化结构搭建，完整还原了设备从动力端到分离腔、管路控制阀组的全部细节。建模过程中首先以驱动电机为基准定位，对卧式安装的异步电机外壳散热筋、端盖接线盒、输出轴连接结构做了精细化特征建模，保证动力端与分离主机的装配同轴度符合实际设备的安装公差要求。分离主机部分采用上下分体式腔体结构，下部为深蓝色铸铁材质的机座，建模时还原了机座表面的安装定位孔、铭牌嵌槽、外接管路的法兰接口细节，上部为乳白色的分离转鼓外罩，顶部设置了排气阀组件与调节手轮，手轮的防滑纹理、阀杆的金属光泽都通过材质参数做了区分。设备侧面的管路系统采用硬管与控制阀组合的布局，建模时对每一段管路的弯折半径、接头密封结构、截止阀的手柄操作位、旁通阀的安装角度都做了1:1还原，管路表面的金属烤漆材质、阀门的铸钢纹理都通过材质编辑器做了分层设置，区分出不同部件的质感差异。转鼓内部的碟片分离结构虽然在外观视图中不可见，但建模时也按照离心分离的工作原理做了内部结构的预留，保证整体模型的结构完整性。渲染阶段采用工作室柔光环境，对白色外罩的哑光塑料质感、深蓝色机座的半光烤漆质感、金属管路的亮面金属质感、密封件的橡胶质感分别调整了反射率、粗糙度参数，让整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了离心式油水分离设备的工作逻辑，将动力输入、离心分离腔、进出液管路、调节控制组件的相对位置做了合理排布，既保证了外观的还原度，也让模型的结构逻辑符合实际设备的运行原理，可用于设备结构展示、原理教学、配套管路设计参考等场景。
