阿尔法拉瓦尔碟式离心分离设备结构模型

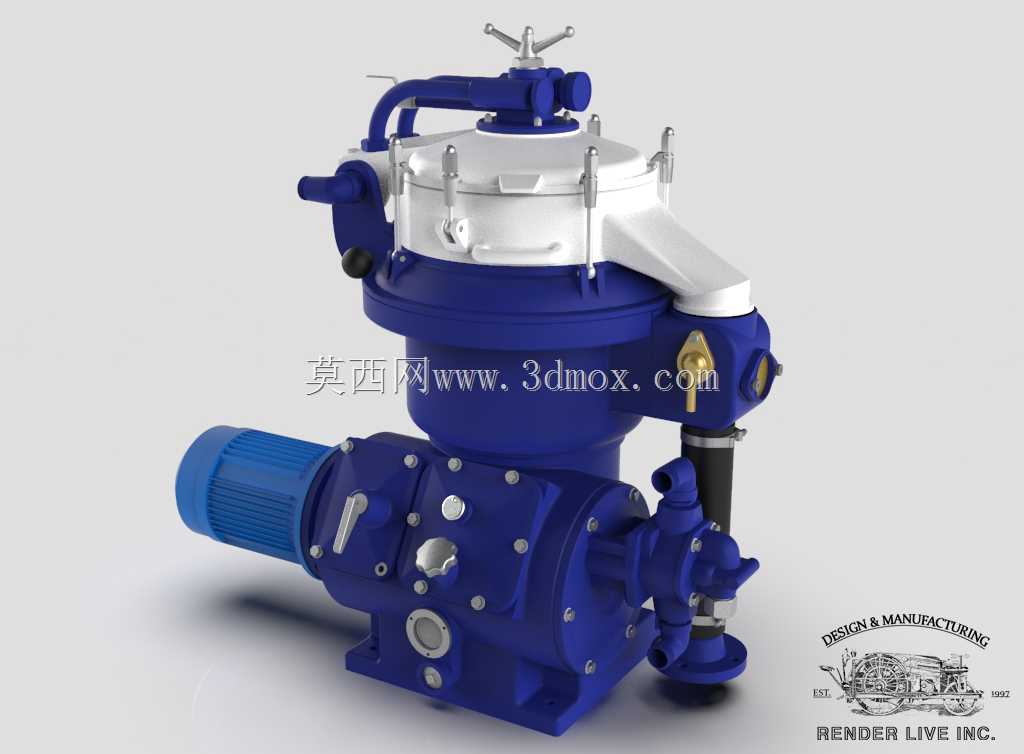

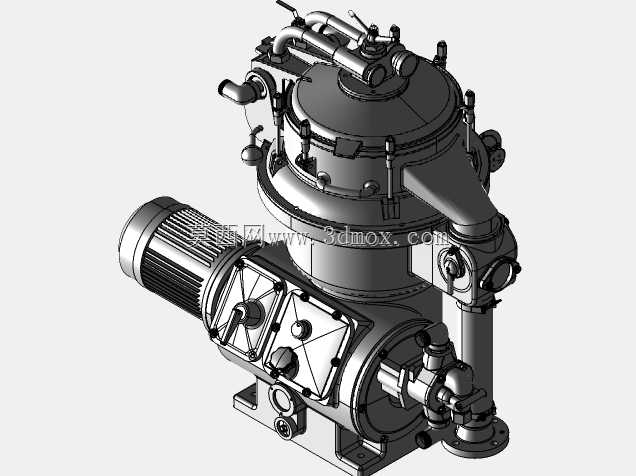

在船用燃油预处理、工业润滑油净化、动植物油脂精炼这类对流体洁净度要求极高的工况里，碟式离心分离设备是核心处理单元，本次还原的这款分离设备结构，完全参照现役工业级碟片分离机的实体结构做1:1建模还原，没有做简化处理，所有外部操作件、连接接口、传动端结构都完整保留。从实际应用场景来看，这类设备主要依靠高速旋转产生的离心力，将混合流体中不同密度的固相、液相组分快速分离，比如船舶航行过程中，燃油里混有的水分、机械杂质会持续磨损主机喷油嘴和缸套，通过该设备的连续分离，可以将燃油中的杂质粒径控制在5微米以下，水分含量降低到0.1%以内，大幅降低主机故障概率；在工业润滑油循环系统里，它可以在线脱除润滑油里的金属磨屑、氧化胶质，延长润滑油换油周期3倍以上。从结构设计逻辑来看，设备上部的分离筒总成采用快开式压盖结构，周边布置的旋转吊环螺栓不需要完全拆卸，松开后即可转动压盖，快速更换内部的碟片组，顶部的手轮用于调节比重环的适配位置，针对不同密度的分离介质，可以更换对应口径的比重环来保证分离界面处于最优位置，侧面的白色溜槽是轻相出口，对应的另一侧接口为重相和排渣出口，设备运行时的排渣动作可以通过侧面的操作手柄触发，也可以适配自动控制系统做定时排渣。下部的传动端集成了立式齿轮增速结构，输入端连接的卧式电机通过齿轮副将转速提升到分离筒所需的工作转速，传动箱体上布置的油位观察孔、放油螺塞、检修盖板都完全按照实体设备的位置还原，底座的安装孔位、地脚螺栓间距都保留了实际安装尺寸，在做产线布局建模的时候，可以直接参照该模型的安装边界预留检修空间：设备正面需要预留至少800mm的操作空间用于日常排渣操作和检修，上部需要预留1200mm的吊装空间用于拆装分离筒内部件，侧面的管路接口位置也和实体设备一致，对接管路建模时不需要额外调整接口坐标。建模过程中对所有法兰连接面的密封槽、紧固件的露头长度、操作件的握持尺寸都做了还原，没有出现结构干涉的问题，比如压盖旋转时不会和周边的管路接头碰撞，手柄转动时不会和电机端盖干涉，完全可以用于设备运维培训、产线三维布局仿真、分离设备结构教学等场景。
