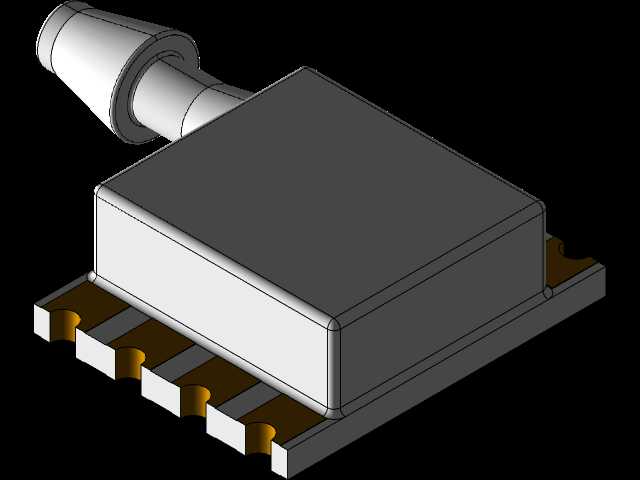

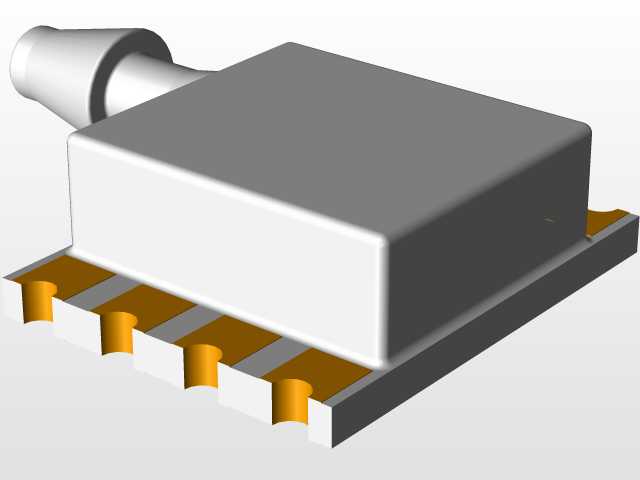

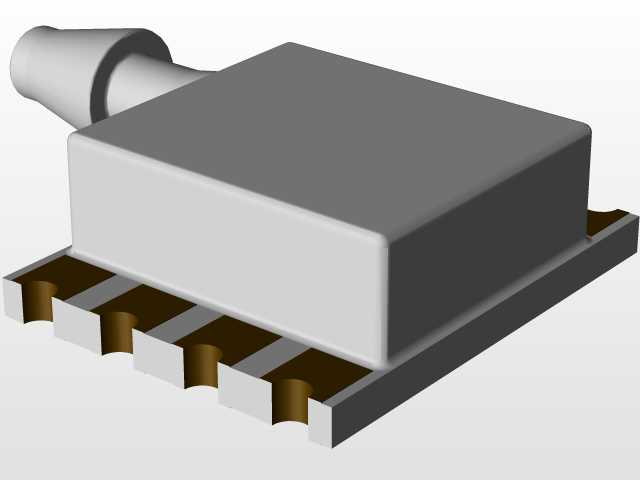

MS4525单边端口贴片式压力传感器结构

　　在工业测控、医疗设备、气动系统的板级集成场景里，这类带单边气嘴接口的贴片式压力传感器，是实现气压、微差压信号采集的核心前端部件，很多做便携式检测设备、小型气动控制模组的结构工程师，在PCB布局阶段都会优先选用这类表贴封装的传感元件，省去额外的接插件装配工序，压缩整机组装的工序步骤。从结构设计上看，这款传感元件采用标准SMD2.54mm节距的表贴引脚设计，引脚排布完全适配常规PCB焊盘的加工工艺，不需要定制特殊钢网就能完成SMT回流焊接，生产端的适配性很强。整体外形尺寸控制在长17.4mm、宽12.4mm、总高4.4mm的范围内，这个尺寸边界在布局时需要重点考量：气嘴的伸出方向要和PCB板边预留足够的气管插接空间，

　　避免气管弯折后干涉周边贴片元件，同时元件本体下方不需要额外预留避让空间，可以在PCB背面布置其他低矮阻容元件，提升板上空间利用率。单边侧出的气嘴接口是这款传感器的核心结构特征，和顶部进气的同类传感器相比，侧出接口的设计更适合气路从板侧走线的布局方案，在厚度受限的便携式设备内部，不需要在传感器上方预留气管弯折的高度空间，能进一步压缩整机的厚度尺寸。气嘴的外径尺寸适配常规的软质气管内径，插接后依靠气管自身的弹性抱紧就能实现密封，不需要额外的密封紧固件，在微压测量场景下的密封可靠性完全满足使用要求。从建模的细节来看，元件本体的边角做了微小的倒角处理，既符合实际注塑封装的工艺特征，也避免了SMT吸嘴取件时边角剐蹭导致的定位偏移；

　　引脚的成型角度和伸出长度完全匹配实际元件的焊接要求，焊盘位置的建模精度可以直接用于PCB封装的协同校验，结构设计时导入装配后，能直接检查和周边元件的安全间隙，避免生产时出现元件干涉无法装配的问题。在实际选型应用中，这类传感器常被用于制氧机的气路压力监测、小型空压机的气压反馈、便携式呼吸检测设备的气流压力采集，还有工业气动抓手的压力闭环控制场景，表贴封装的抗振性能比插件式元件更好，在有持续振动的工业设备上使用时，不会出现插件引脚长期受振松脱的问题。设计建模时需要特别注意安装边界的把控：气嘴的中心高度距离PCB板面的尺寸要和实际元件一致，否则会导致气管插接后出现歪斜应力，长期使用可能造成气嘴根部和封装本体的连接处开裂；

　　引脚的共面度误差在建模时也做了还原，能帮助工艺工程师提前评估SMT焊接的良率风险，避免出现虚焊、立碑等焊接缺陷。另外，元件本体的材质是阻燃级的工程塑料，建模时的壁厚设置也和实际封装一致，在做整机热仿真时，可以直接赋予对应的材料参数，评估回流焊过程中元件本体的受热变形情况，提前优化焊接温度曲线。对于做三维建模的从业者来说，这类标准电子元器件的精准模型，能大幅提升板级结构设计的效率，不需要自己对照 datasheet 反复测量尺寸建模，直接导入装配就能完成布局校验，减少因尺寸误差导致的打样返工问题。在气路布局时，侧出气嘴的朝向可以根据PCB布局调整吗？答案是否定的，这类传感器的气嘴方向和引脚排布是固定的，所以在初始布局阶段就要确定好传感器的摆放方向，预留好气路的走线空间，避免后期改板调整方向导致整个PCB布局大改。很多新手工程师在布局时容易忽略气嘴的插接操作空间，把传感器布置在距离板边太近或者周边有高大元件的位置，导致生产组装时气管无法顺利插接，或者后期维护时无法更换气管，这些细节在三维装配阶段通过精准的模型就能提前排查出来。
