Lynxmotion多自由度夹持机械臂结构设计

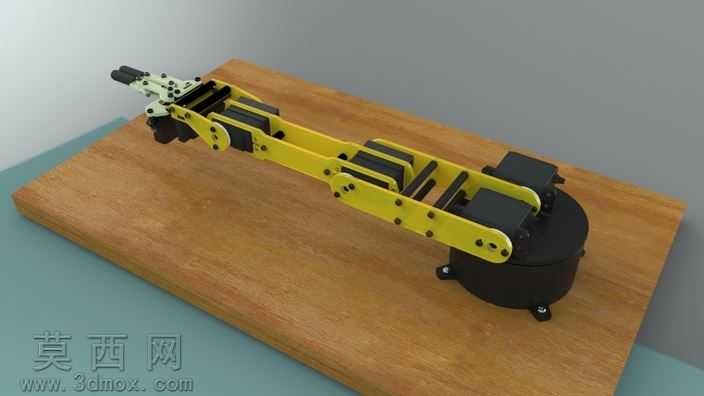

本作品为Lynxmotion系列多自由度机器人手臂，搭载SSC32控制器与风格夹持器末端执行器，整体采用三维建模软件完成全参数化结构设计，所有零部件均按照实物装配关系完成约束匹配，可直接用于运动仿真、结构验证与二次开发。建模过程中严格遵循机械臂的实际运动逻辑，从底部回转基座开始，逐级搭建肩关节、肘关节、腕关节的传动结构，每一处铰接位置都预留了舵机安装位与走线空间，关节连接件采用钣金折弯与型材拼接的组合形式，既保证了结构强度，又兼顾了整体轻量化需求。材质渲染阶段，机械臂主体臂杆采用哑光工业黄的金属漆面材质，搭配黑色工程塑料的舵机外壳与关节盖板，底部基座做磨砂黑的硬质塑料质感处理，末端夹持器的夹指部分做浅灰色耐磨尼龙材质表现，放置机械臂的木质底座还原了实木纹理与哑光漆面效果，背景采用低饱和度的冷灰色调，通过三点布光打出结构的明暗层次，清晰展现每一处连接螺丝、铰接转轴的细节特征，让整体渲染效果贴近实物拍摄的真实质感。结构设计上，该机械臂采用串联式多关节布局，底部回转基座可实现360度水平旋转，大臂、小臂关节通过舵机驱动实现俯仰动作，腕部结构可完成旋转与俯仰调节，末端夹持器可实现开合动作，整体运动范围覆盖桌面级作业场景，能够完成小型物件的抓取、搬运、移位等典型操作。设计过程中充分考虑了装配合理性，所有连接孔位都做了对位标识，臂杆上的减重槽既降低了整体重量，又为内部走线提供了隐藏空间，避免运动过程中线路剐蹭干涉；关节处的限位结构可防止舵机超行程转动，有效保护驱动元件，提升机械臂运行的稳定性与使用寿命。该模型完整还原了开源机械臂的经典结构，既可以作为机器人教学的演示案例，也可作为爱好者DIY机械臂的结构参考，通过调整臂杆长度、舵机选型还可衍生出不同负载、不同作业半径的变体结构，具备较强的拓展性与实用参考价值。
