户外不锈钢防雨配电柜三维设计

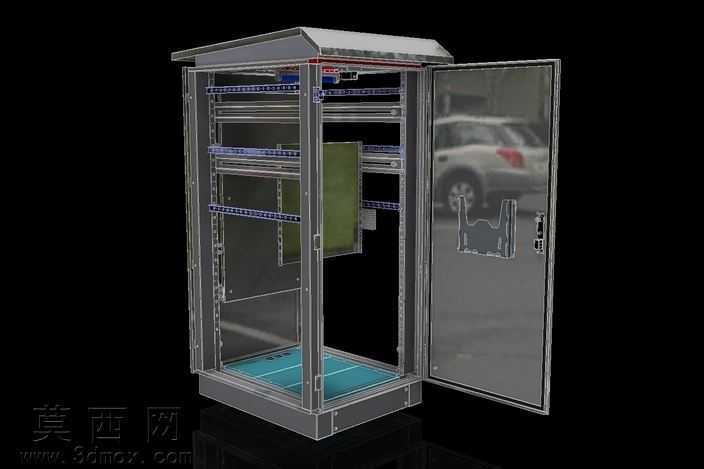

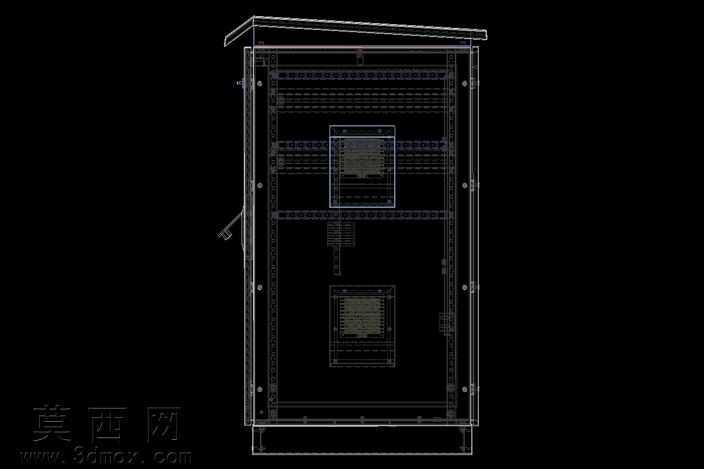

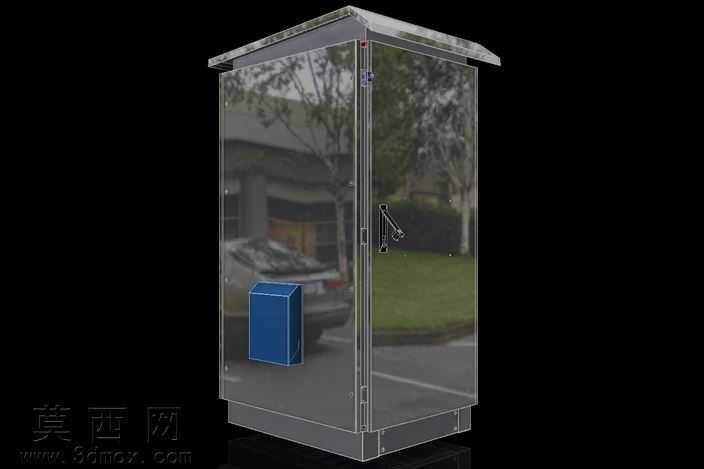

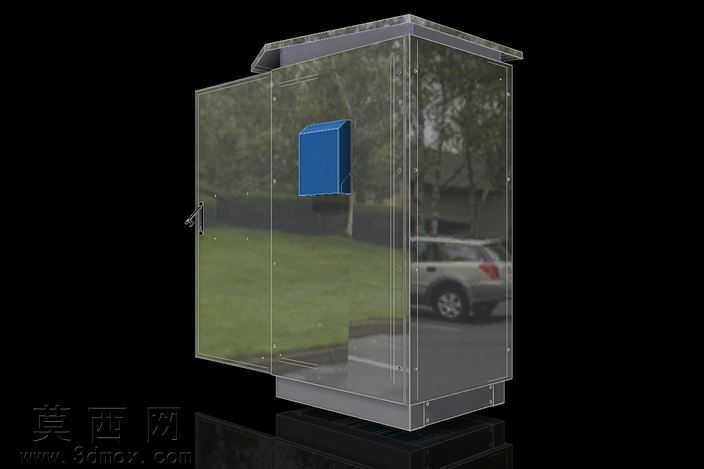

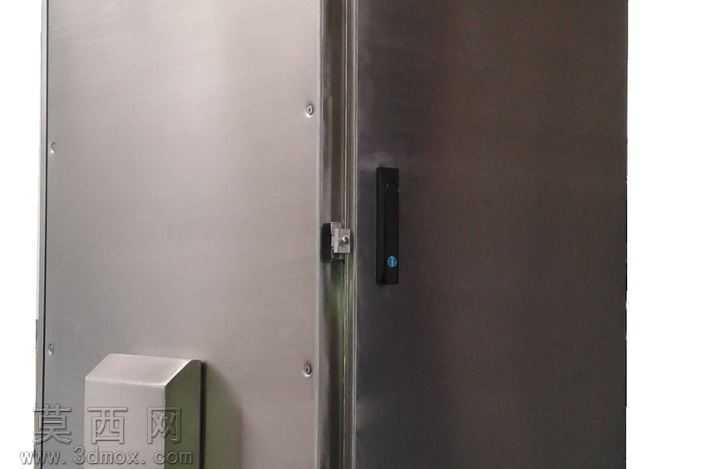

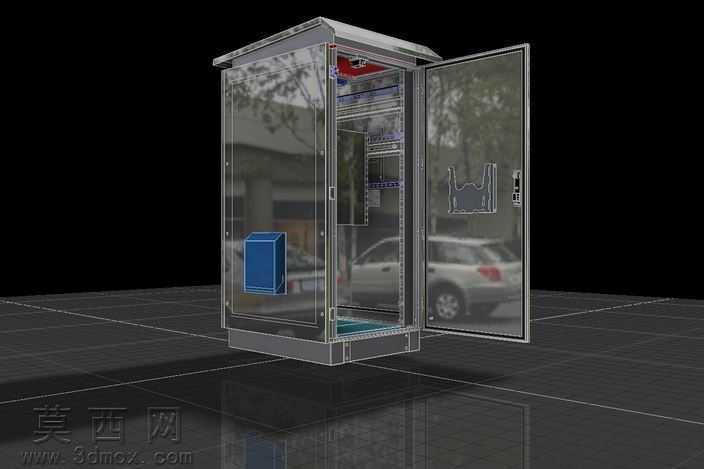

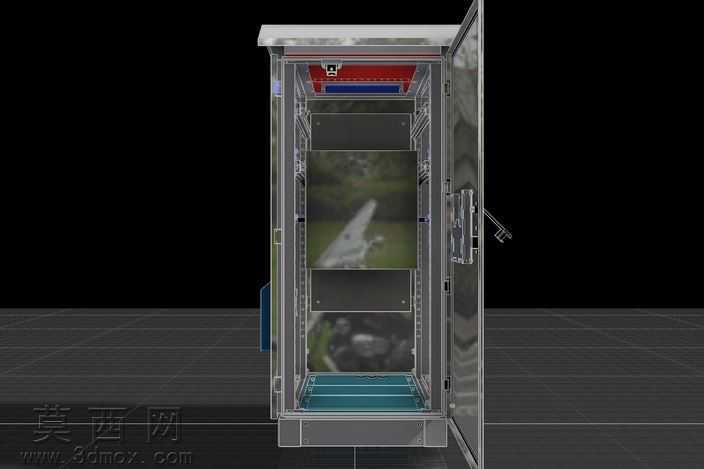

本作品为户外使用的不锈钢配电柜三维建模设计，整体采用三维参数化建模方式完成，完整还原了户外配电柜的全结构细节。建模过程中首先搭建柜体的整体框架结构，采用标准型材作为内部安装骨架，预留了电气元件安装的横向调节孔位，方便不同规格电气元件的灵活安装固定。柜体外壳采用不锈钢板材建模，还原了板材折弯、拼接的工艺结构，顶部设计为斜坡式防雨顶盖，避免户外使用时雨水积存渗入柜体内部，整体防护等级达到IP65标准，适配户外露天的使用场景。柜门采用单开门结构，建模时还原了柜门的密封胶条安装位、门锁结构以及柜门与柜体的铰接结构，保证柜门关闭后的密封防护性能。柜体侧面设计了带过滤结构的通风口，既可以保证柜内空气流通散热，又能阻挡外界灰尘、蚊虫进入柜体内部，同时通风口采用可拆卸结构设计，方便后期维护时清理过滤组件。柜体底部设计为可拆卸结构，方便现场安装时进出线缆的施工操作，也便于后期柜体内部的检修维护。材质渲染方面，柜体外壳赋予拉丝不锈钢材质，还原真实不锈钢柜体的金属质感与表面纹理，内部安装板赋予哑光绿色电气绝缘板材质，框架部分赋予镀锌金属材质，密封胶条赋予黑色橡胶材质，门锁、铰链等五金件赋予亮面金属材质，整体渲染效果贴近真实户外配电柜的实物外观。设计过程中充分考虑户外使用的防护需求、内部元件安装的通用性、后期维护的便捷性，所有结构尺寸均参考行业通用标准设定，可直接用于生产参考、方案展示等场景，完整呈现了户外配电柜从结构设计到材质表现的全流程三维设计效果。
