高精度机床主轴单元三维结构设计

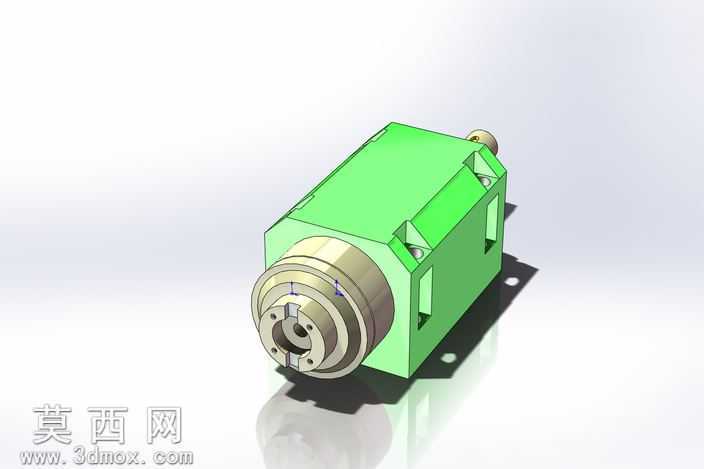

本模型为精密机床主轴单元的三维数字化设计成果，建模过程中严格遵循机械加工主轴的实际设计规范，首先通过基准轴定位完成核心回转主轴的主体建模，依次构建主轴前端的刀具装夹定位结构、轴肩定位台阶、轴承配合轴颈等关键特征，保证各段轴径的同轴度公差符合精密主轴的设计要求。随后完成主轴箱体的建模，箱体采用一体化铸造式结构设计，预留了主轴安装腔、轴承装配位、安装固定孔位，箱体侧面设计有减重与散热兼顾的槽型结构，底部的安装法兰面设置了定位销孔与螺栓过孔，可直接实现与机床床身的精准定位安装。建模过程中对轴承装配位、密封结构位、锁紧螺母配合位都做了精确的特征还原，各配合面的尺寸公差在建模时预留了装配间隙，保证虚拟装配时各部件无干涉。渲染阶段为不同部件赋予了贴合实际的材质属性：主轴回转部分赋予金属镀铬材质，还原金属加工后的高光金属质感，箱体部分赋予喷塑绿色哑光材质，模拟实际机床主轴箱的表面处理效果，安装紧固件赋予不锈钢金属材质，密封件赋予黑色橡胶材质。通过场景布光突出主轴的结构层次，清晰展现主轴前端装夹结构、箱体安装结构、整体装配关系。设计过程中重点考量了主轴单元的刚性与回转精度，箱体的壁厚设计兼顾轻量化与结构刚性，主轴的悬伸长度控制在合理范围，保证主轴运转时的抗振性能，各安装孔位的位置度符合通用机床主轴的安装互换要求，可直接用于机床设计的方案验证、装配干涉检查、教学演示等场景，完整还原了精密主轴单元从核心回转件到支撑箱体的全部结构细节，各部件间的装配关系清晰明确，符合机械设计的实际工程逻辑。
