改进型空气滤清器防雨帽结构设计

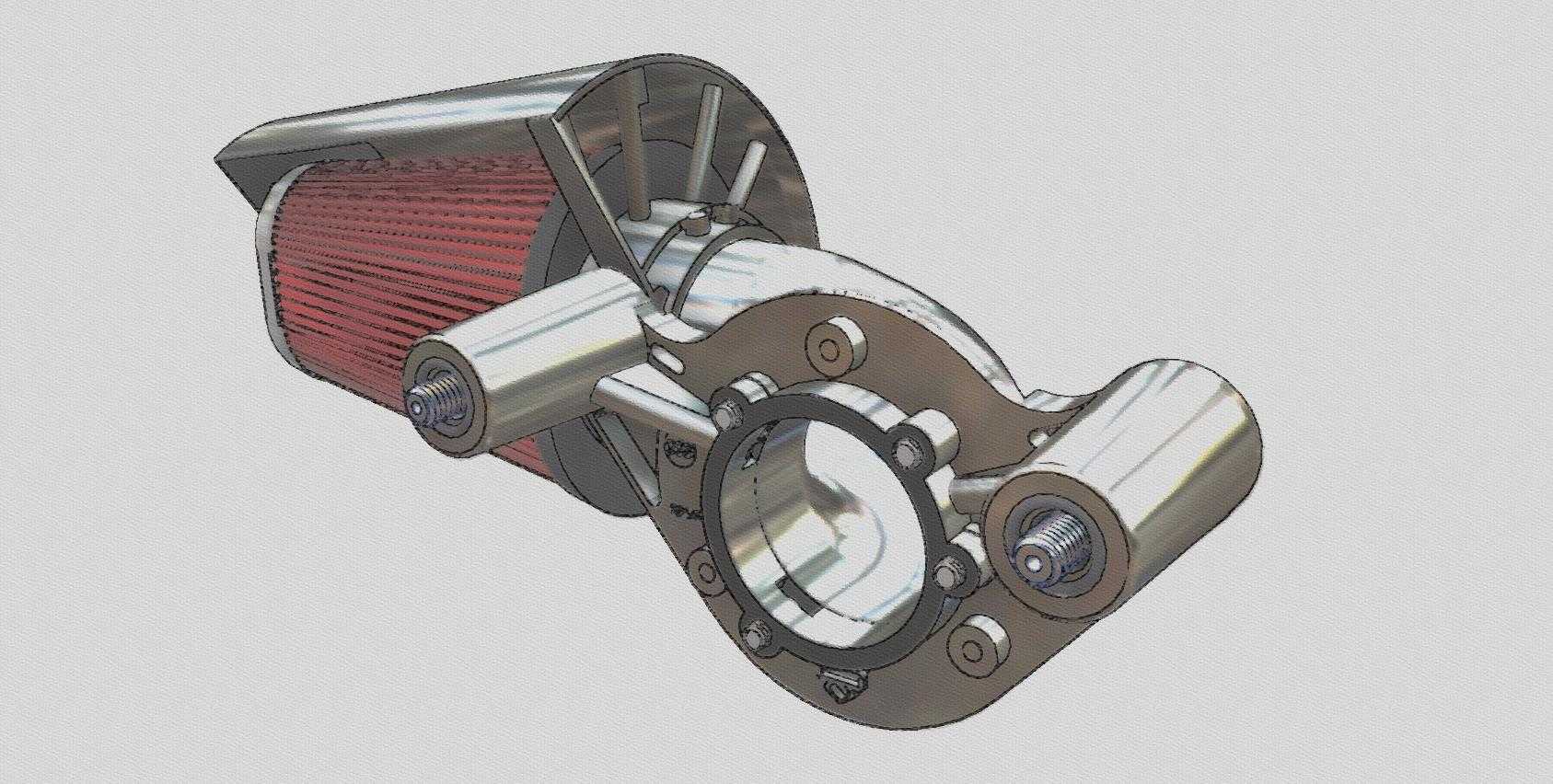

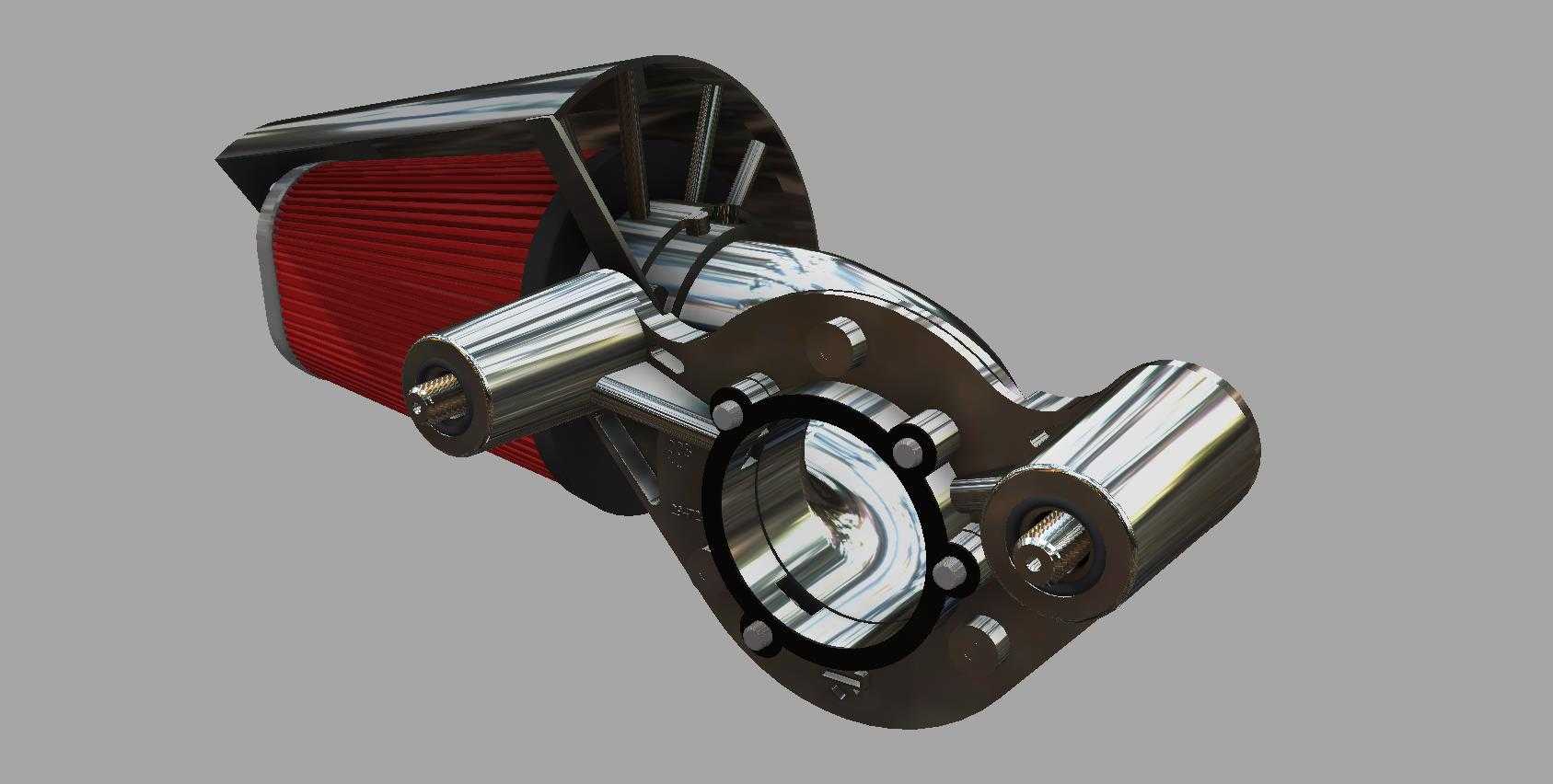

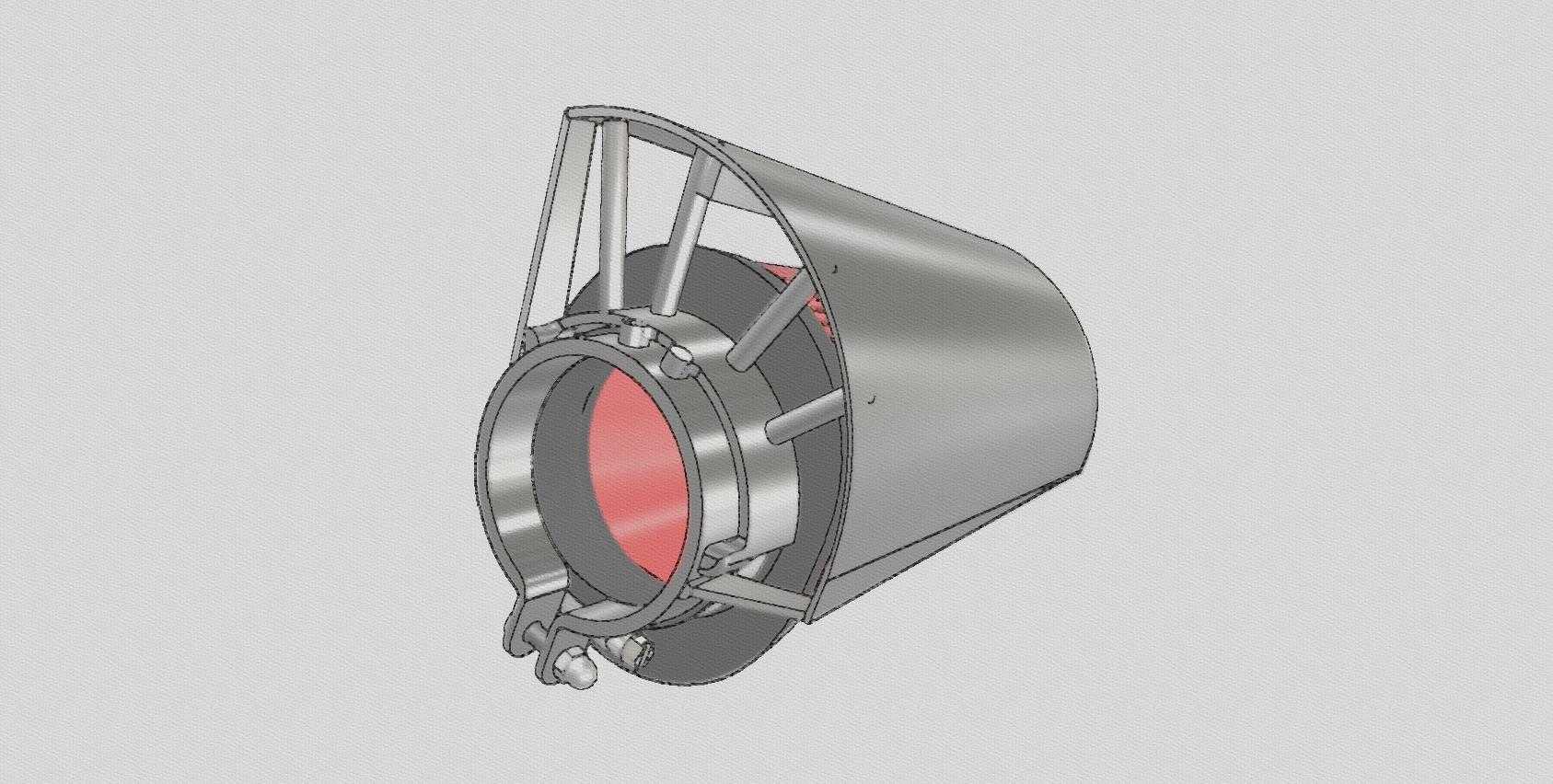

　　在户外作业的工程车辆、重型柴油动力设备运行场景中，空气滤清器的进气端防护一直是影响滤芯寿命、发动机进气效率的关键细节。传统的空气滤清器防雨帽多采用橡胶卡接的方式直接套在滤清器进气胶管上，这类结构在设备长期处于高转速运行、复杂颠簸路况、强降雨环境下，很容易出现防雨帽移位、脱落，或是雨水顺着进气缝隙被吸入空滤内腔的问题，轻则打湿滤芯降低过滤效率，重则导致进水引发发动机故障。这款改进型的防雨帽空气过滤组件，正是针对传统安装结构的缺陷做的定向优化。从结构设计逻辑来看，这款产品没有沿用传统的纯橡胶套接方案，而是在防雨帽与空滤进气端的连接位置，额外增设了金属夹紧环与径向布置的加强件，夹紧环采用快拆抱箍式结构，环体内侧做了防滑齿纹设计，

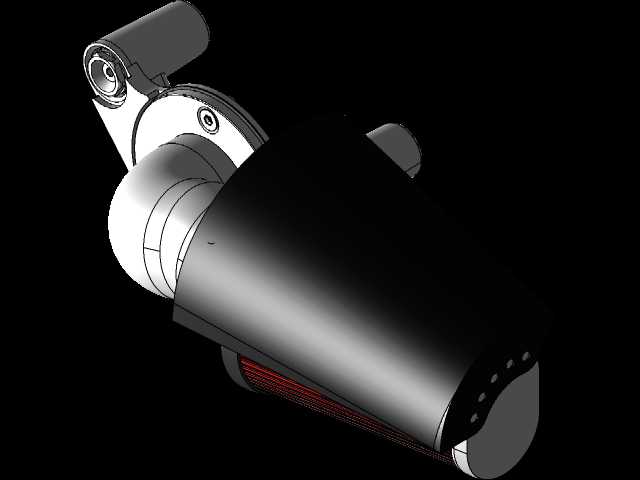

　　安装时可以紧密咬合在空滤进气口的金属端颈上，配合多根沿防雨帽锥面周向均匀分布的加强筋件，既可以把防雨帽的锥形导流罩和夹紧环做刚性连接，避免设备运行时的振动导致导流罩变形、松动，也能提升整个防雨帽的结构强度，在高转速进气带来的负压、外部气流冲击下不会出现罩体凹陷、形变的问题。实际使用场景中，这类带加强结构的防雨帽适配大流量进气需求的重型空滤，对应发动机高转速区间的大进气量需求，在每分钟数千转的持续运行工况下，夹紧环的锁紧力可以保证连接位置不会因为持续振动出现松脱，加强件的存在也让导流罩的抗气流冲击能力大幅提升，不会因为高速进气的抽吸作用出现罩体贴附进气口、遮挡进气截面的问题。从外形与安装边界来看，整个防雨帽采用渐缩式锥形导流结构，

　　进气端的开口朝向斜下方，配合锥面的导流弧度，降雨天气里落到罩体上的雨水会顺着锥面自然滑落，不会被进气负压卷吸到进气通道内部；连接端的抱箍结构做了快拆扳手设计，日常维护空滤时不需要额外工具，扳开扳手即可快速拆下防雨帽，完成滤芯更换后扣合扳手就能完成锁紧，安装公差适配常规口径的空滤进气金属端颈，不需要对原有空滤结构做额外改造，替换成本极低。周向布置的加强件同时充当了进气导流的栅格结构，既可以阻挡大体积的落叶、飞虫、碎石被吸入进气道，也不会对进气截面积造成过多遮挡，保证进气阻力维持在合理区间，不会因为加装防护结构导致发动机进气不足、动力下降的问题。在结构细节处理上，夹紧环与空滤端颈接触的位置预留了密封胶圈的安装槽，

　　安装时配套的耐油橡胶密封圈可以填充连接位置的微小缝隙，彻底杜绝雨水、灰尘从连接缝隙进入空滤内腔的可能；锥形导流罩的壁厚做了均匀化处理，在保证结构强度的前提下尽可能降低自身重量，不会给空滤进气端的连接结构带来额外的负重负担，避免长期负重导致胶管变形、接口错位的问题。对于经常在矿区、林区、野外工地作业的动力设备来说，这类改进型防雨帽可以大幅降低空滤的维护频次，减少因为进气防护失效导致的发动机早期磨损问题，尤其是在持续高负荷运行的工况下，可靠的连接结构和防护设计，能让空滤始终处于稳定的工作状态，不需要运维人员频繁检查防雨帽的固定情况，降低户外作业的运维压力。
