哈雷路王CVO适配燃油过滤器结构

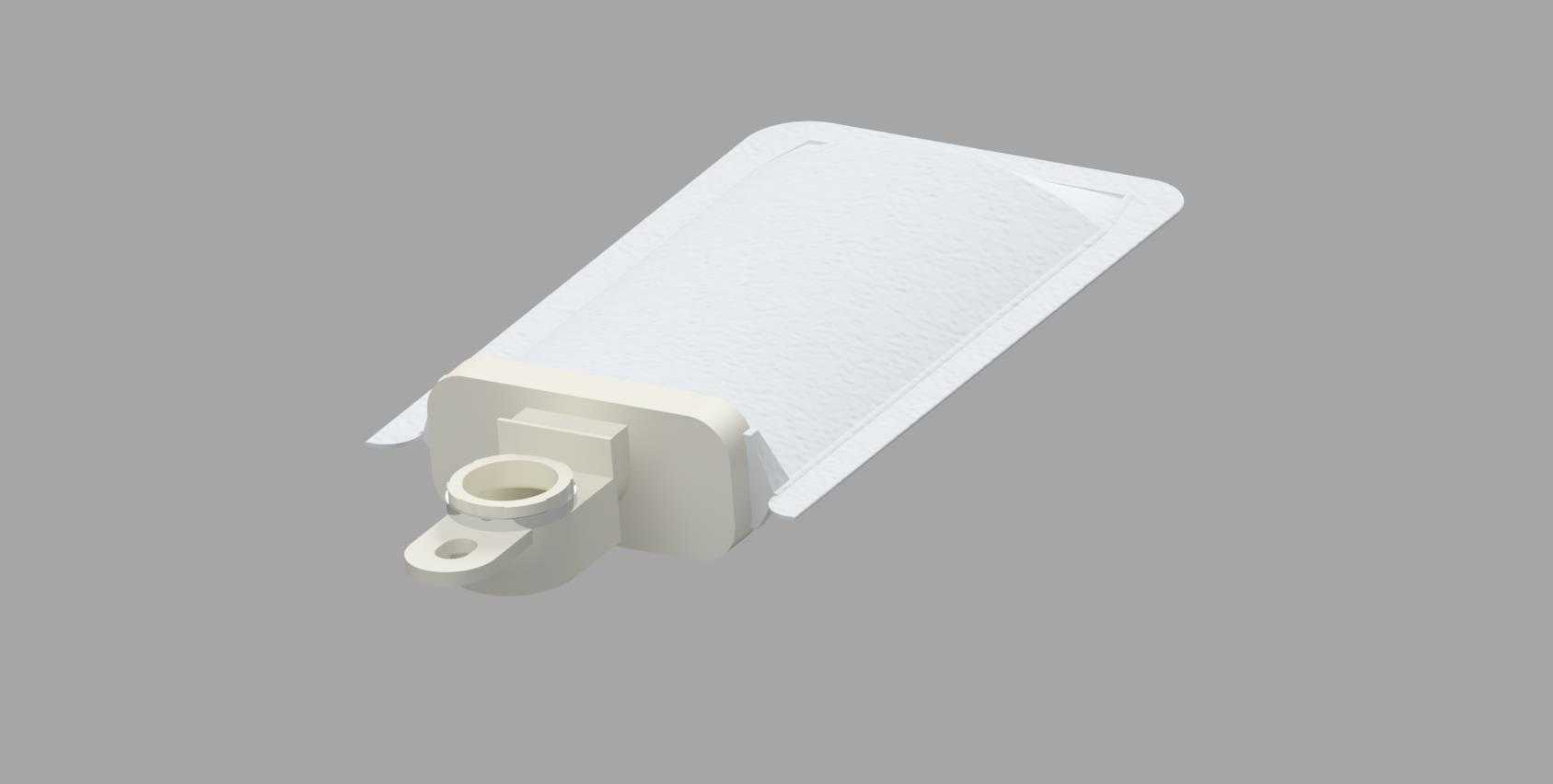

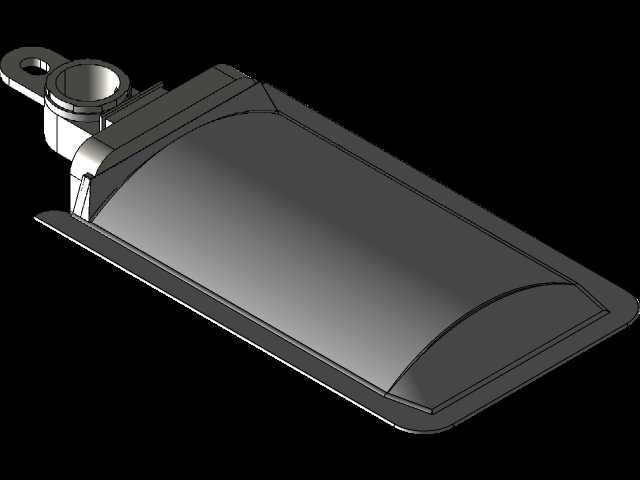

　　这款适配哈雷Road King 2007 CVO车型的燃油过滤器，在大排量巡航摩托车的燃油供给系统中承担核心的杂质拦截职能，其安装位置位于燃油箱与燃油泵出油端的衔接管路上，直接决定进入喷油器的燃油清洁度，避免胶质、金属碎屑、燃油析出杂质堵塞高精度喷油孔，保障大排量V缸发动机在高负荷巡航、持续高转速工况下的燃油供给稳定性。从实际装车场景来看，哈雷CVO系列车型的燃油箱内部空间布局紧凑，原厂预留的过滤器安装位位于油箱侧方的下沉腔体内，周边紧邻油位传感器浮子臂与燃油泵固定支架，因此这款过滤器的外形采用了窄长型的扁式壳体设计，主体滤腔的长宽高比例经过反复适配，安装后不会与浮子臂的运动轨迹产生干涉，也不会挤占燃油泵的接线走线空间，壳体侧方延伸出的快插接口轴线与滤腔主体呈固定夹角，刚好对准油箱壁上预留的油管过孔，装车时无需额外弯折高压燃油管即可完成对接，能有效降低油管长期弯折产生的老化开裂风险。

　　在功能设计层面，这款过滤器的滤材采用梯度密度的复合纤维结构，进油端的粗滤层可以拦截直径超过100微米的大颗粒杂质，内层的精滤层可以过滤直径10微米以上的细小胶质与金属磨屑，在保障过滤精度的同时，将燃油通过的压降控制在合理区间，不会因为滤材阻力过大导致燃油泵负载升高，适配哈雷车型原厂燃油泵的输出压力参数，在全油门工况下也能保证充足的燃油流量供给。壳体上的安装固定耳采用一体化注塑成型结构，耳孔内预埋了金属衬套，避免长期使用后塑料耳孔出现磨损松旷，固定耳的位置与油箱内的安装凸台完全对齐，装车时只需要一颗固定螺栓即可完成定位，不需要额外设计固定支架，减少了装配工序的同时也降低了整车零部件数量。

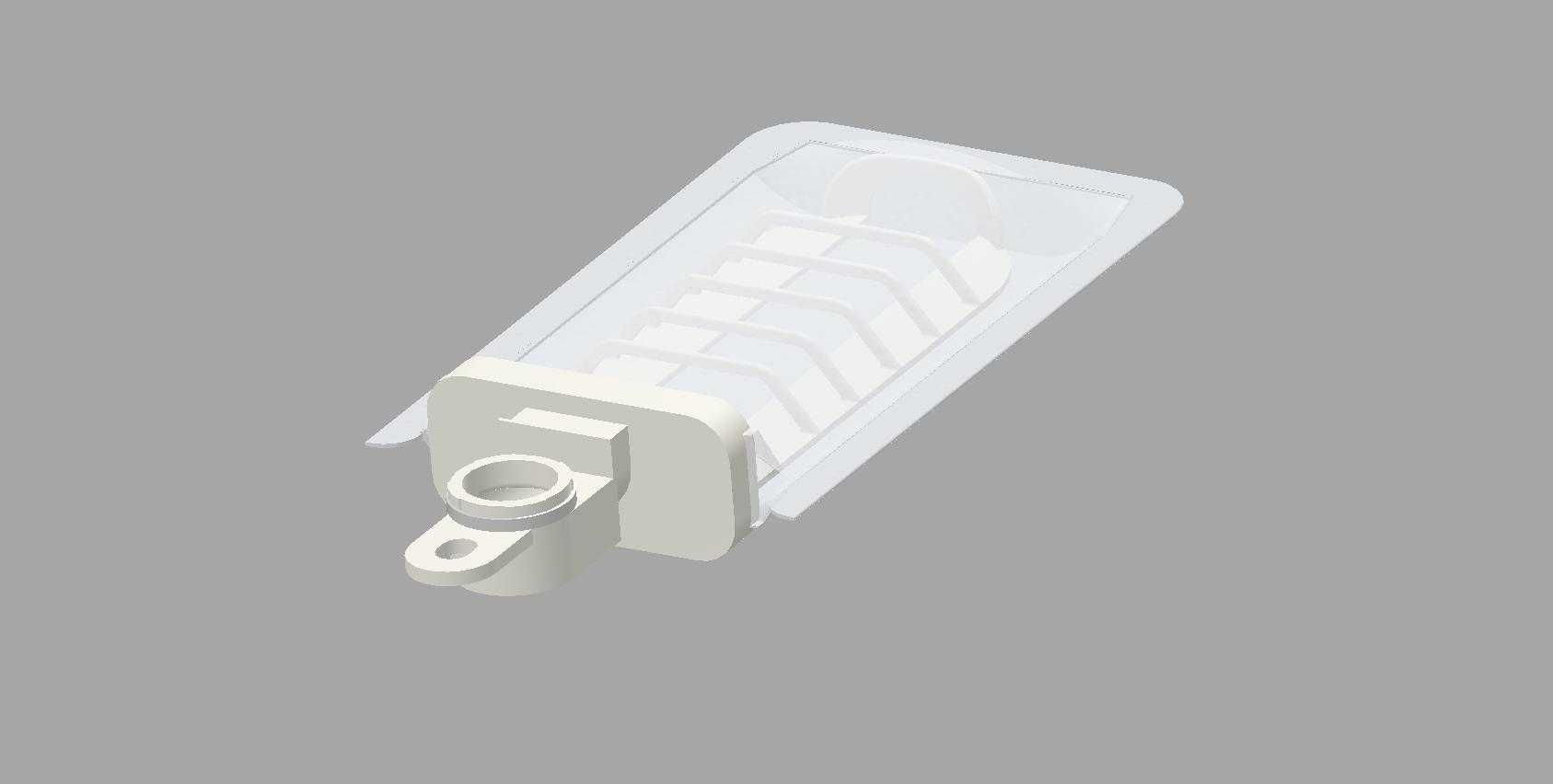

　　从结构设计思路来看，这款过滤器没有采用通用款圆柱形过滤器的通用结构，而是完全针对哈雷路王CVO的油箱内部空间做了定制化的外形适配，滤腔内部的导流结构经过优化，燃油进入滤腔后会沿壳体侧壁形成旋流，大颗粒杂质会在离心力作用下沉积到滤腔底部的储杂区，不会直接附着在滤材表面堵塞滤孔，有效延长了过滤器的使用寿命，在常规使用工况下可以支撑更长的更换周期。接口部分采用了与原厂油管匹配的快插结构，接口处的密封胶圈采用耐燃油腐蚀的氟橡胶材质，长期浸泡在汽油中也不会出现溶胀、硬化的问题，避免出现燃油渗漏的安全隐患。

　　在安装边界的尺寸控制上，这款过滤器的主体壳体最大宽度控制在42mm以内，安装后与油箱内壁的最小间隙保持在3mm以上，不会因为车辆行驶过程中的震动导致壳体与油箱壁碰撞产生异响，也不会因为间隙过小导致装配时出现卡滞。进油接口与出油接口的中心距严格匹配原厂管路的对接位置，装车时不需要强行拉扯油管即可完成快插对接，固定耳的安装孔位公差控制在±0.1mm以内，与油箱凸台的定位柱完全适配，装配后不会出现位置偏移导致的管路受力问题。滤腔上端的排气结构做了隐藏式设计，不会额外增加过滤器的整体高度，刚好适配油箱上盖安装后的内部剩余空间，不会出现上盖压到过滤器壳体的问题。

　　针对大排量摩托车行驶过程中持续震动的使用场景，这款过滤器的壳体与滤材的连接位置做了减震密封处理，滤材端盖与壳体之间预留了微小的缓冲间隙，配合耐油橡胶垫吸收车辆行驶产生的震动，避免长期震动导致滤材破损、密封失效。壳体本身采用高强度的耐油工程塑料材质，抗冲击性能可以适应摩托车行驶过程中的颠簸、温度交变等复杂工况，在-40℃到120℃的工作温度区间内都能保持足够的结构强度，不会因为低温脆裂或者高温软化出现故障。
