户外电机配套雨帽式空气过滤装置

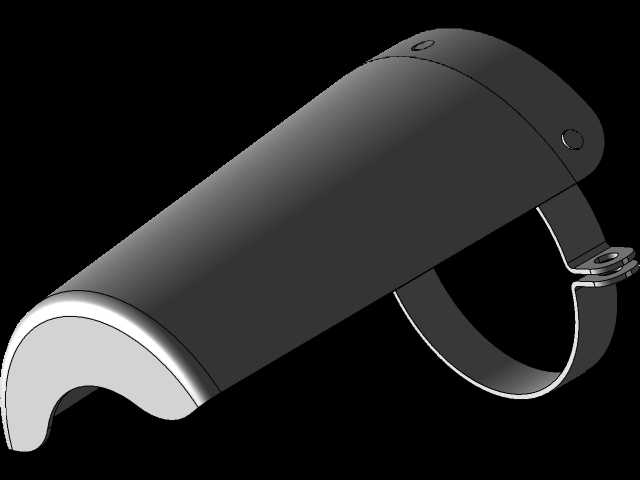

　　做户外露天动力设备配套的结构设计时，进气系统的防水防尘一直是容易被忽略但直接影响设备寿命的环节，这款带焊接雨帽的空气过滤装置，就是针对露天布置的电机、小型内燃动力单元开发的进气防护部件。很多常年在户外作业的动力设备，比如工地临时供电的小型发电机组、户外散料输送线的驱动电机、农林作业的小型动力装备，进气口如果直接裸露，雨天很容易吸入雨水，轻则导致滤芯受潮糊堵、进气阻力飙升，重则雨水进入气缸引发设备故障，普通的平面防尘盖只能阻挡大颗粒杂物，斜向飘落的雨水还是会顺着进气缝隙进入内部，这款结构的核心设计就是把进气端的防护做成了弯管加雨帽的组合形态。

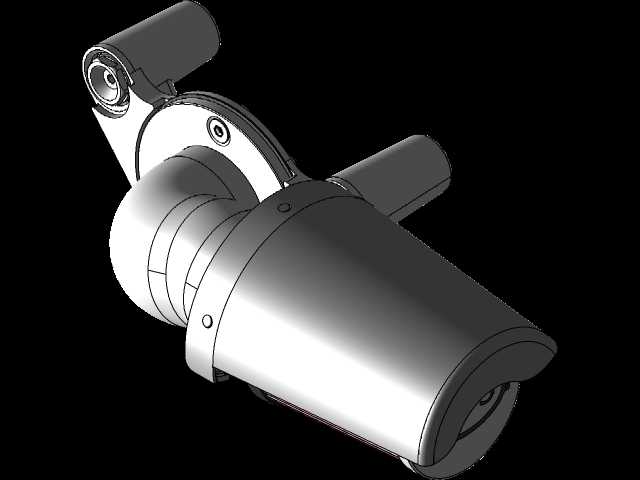

　　从实际安装适配的角度看，这款过滤装置的安装法兰采用了三螺栓固定的耳式结构，安装面做了铣平处理，能直接贴合在电机进气端的壳体端面上，不需要额外做转接支架，法兰端的接口内径匹配常规小型动力设备的进气口径，安装时只需要在结合面加一层耐油橡胶密封垫，就能保证端面密封不会出现漏气漏雨的问题。整体的外形轮廓顺着弯管走向布置，没有突出的尖锐棱角，雨帽部分的外罩和主体弯管采用焊接连接，焊缝沿着结合面满焊后做了抛光处理，不会存在藏水的缝隙，避免长期户外使用出现焊缝锈蚀的问题。

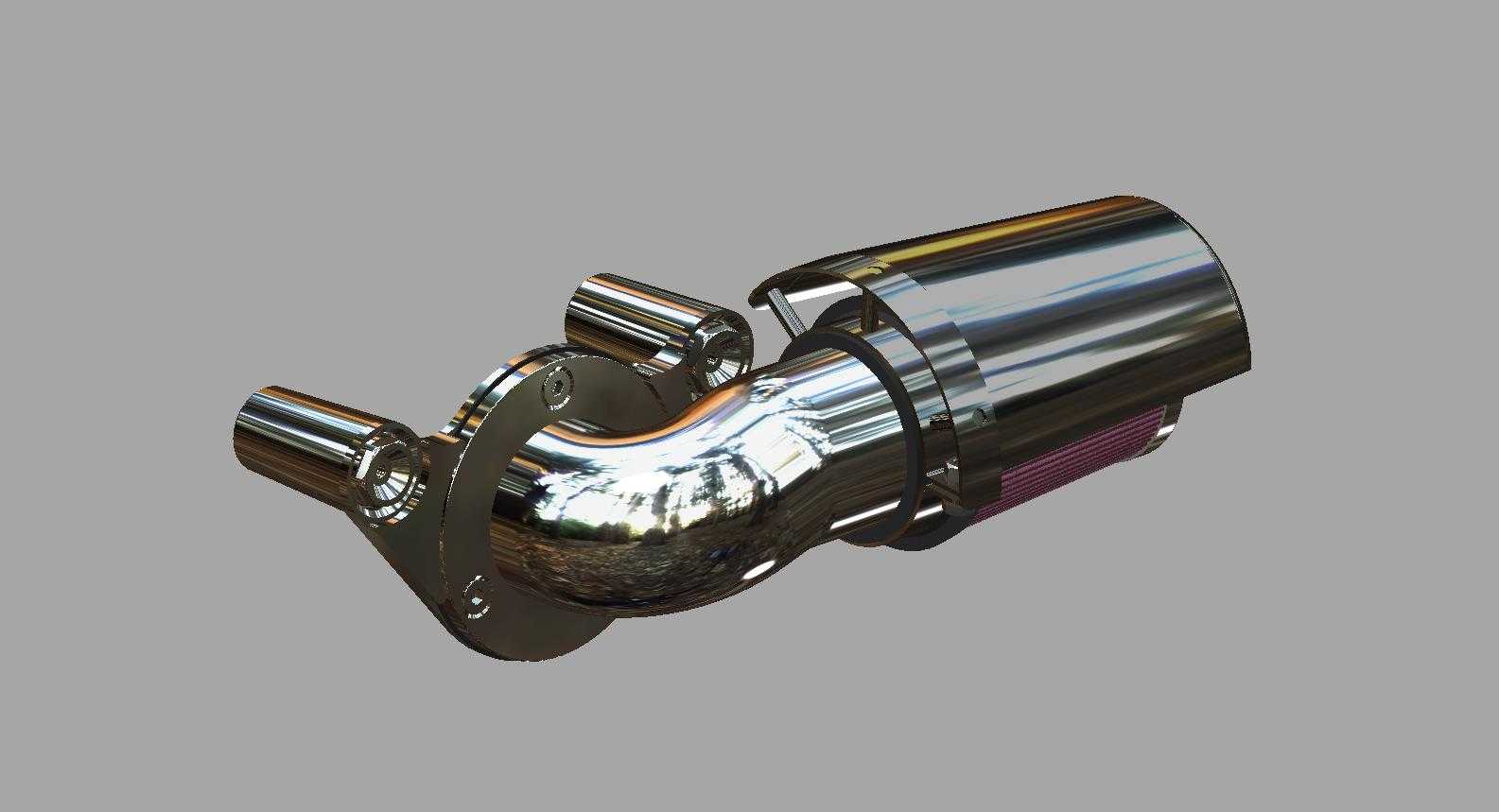

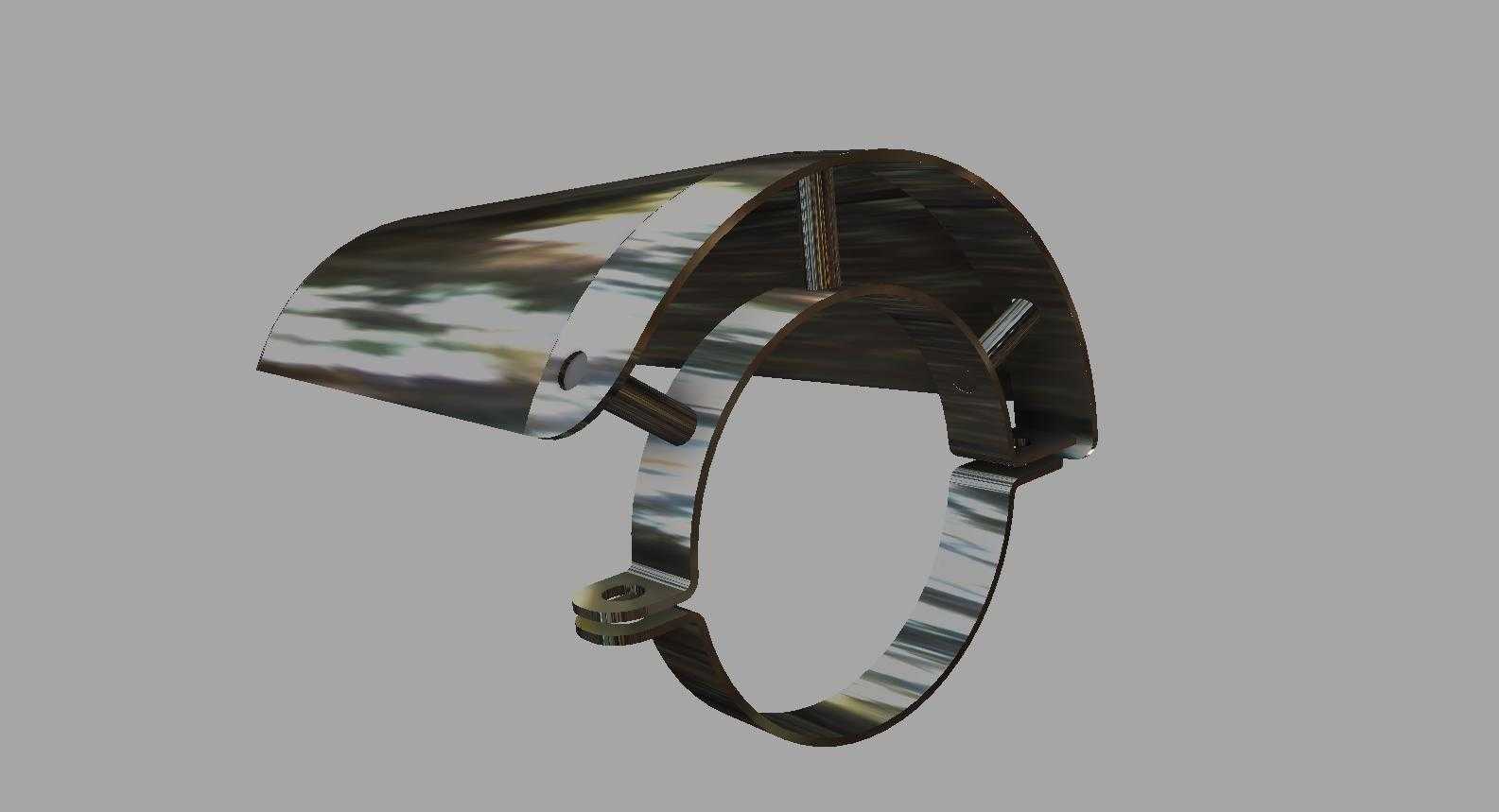

　　功能层面，这套装置的进气路径做了折流设计，外界空气先从雨帽和主体管之间的环形间隙进入，经过90度的弯管转向后再穿过滤芯进入设备内部，夹杂在气流中的雨水滴在折流过程中会因为惯性撞击在管壁上，顺着内壁的导流槽从雨帽下方的排水缝隙排出，不会接触到内部的滤芯，哪怕是中雨天气下设备持续运行，也不会出现雨水被吸入进气道的情况。滤芯部分采用的是可更换的折叠式滤材，端盖和主体管之间用卡箍固定，日常维护的时候只需要松开卡箍就能抽出滤芯，不需要拆卸整个过滤装置的安装法兰，后期维护的操作空间要求很低，哪怕是设备安装位置比较紧凑，也能单人完成滤芯更换作业。

　　设计过程中需要重点考虑的是进气阻力的平衡，很多同类产品为了提升防水效果，把进气间隙做的过小，导致高负荷运行时进气量不足，设备出现动力下降、温升过高的问题，这款结构在雨帽和主体管之间预留了足够的环形通流面积，通流截面的总面积比设备进气口的截面积大1.5倍以上，就算滤芯附着了一定量的灰尘，进气阻力也能维持在设备允许的范围内，不会影响动力单元的正常输出。弯管部分的曲率半径做了优化，没有采用直角转弯的结构，减少气流转弯时的局部阻力损失，同时管壁的厚度选用了常规的薄壁管材，在保证焊接强度和安装刚度的前提下，尽可能控制整体重量，不会给电机的进气端壳体带来额外的负重负担。

　　实际选型适配的时候，需要注意安装位置的周边空间，因为弯管是侧向伸出的结构，要保证雨帽的进气间隙周边十毫米范围内没有其他设备部件遮挡，避免影响进气通流，同时安装时要让雨帽的排水缝隙朝向斜下方，不要正对设备运行时的溅水方向，比如靠近地面安装的设备，要避免排水口对着地面溅水的方向，防止地面的积水被气流卷带进进气道。焊接结构的设计上，所有的外露焊缝都做了圆滑过渡，没有焊瘤、毛刺等缺陷，一方面是避免长期使用时焊缝位置积水锈蚀，另一方面也能减少气流经过时的紊流产生，降低进气过程中的风噪。对于在多粉尘、高湿度户外场景使用的动力设备，这种带焊接雨帽的空气过滤结构，比普通的平面滤芯防护结构的环境适应能力强很多，不需要额外加装防雨罩就能直接在露天环境下长期使用，能有效减少因为进气进水、进尘导致的设备故障，降低户外设备的日常维护频次。
