哈雷戴维森摩托车改装空气滤清器结构

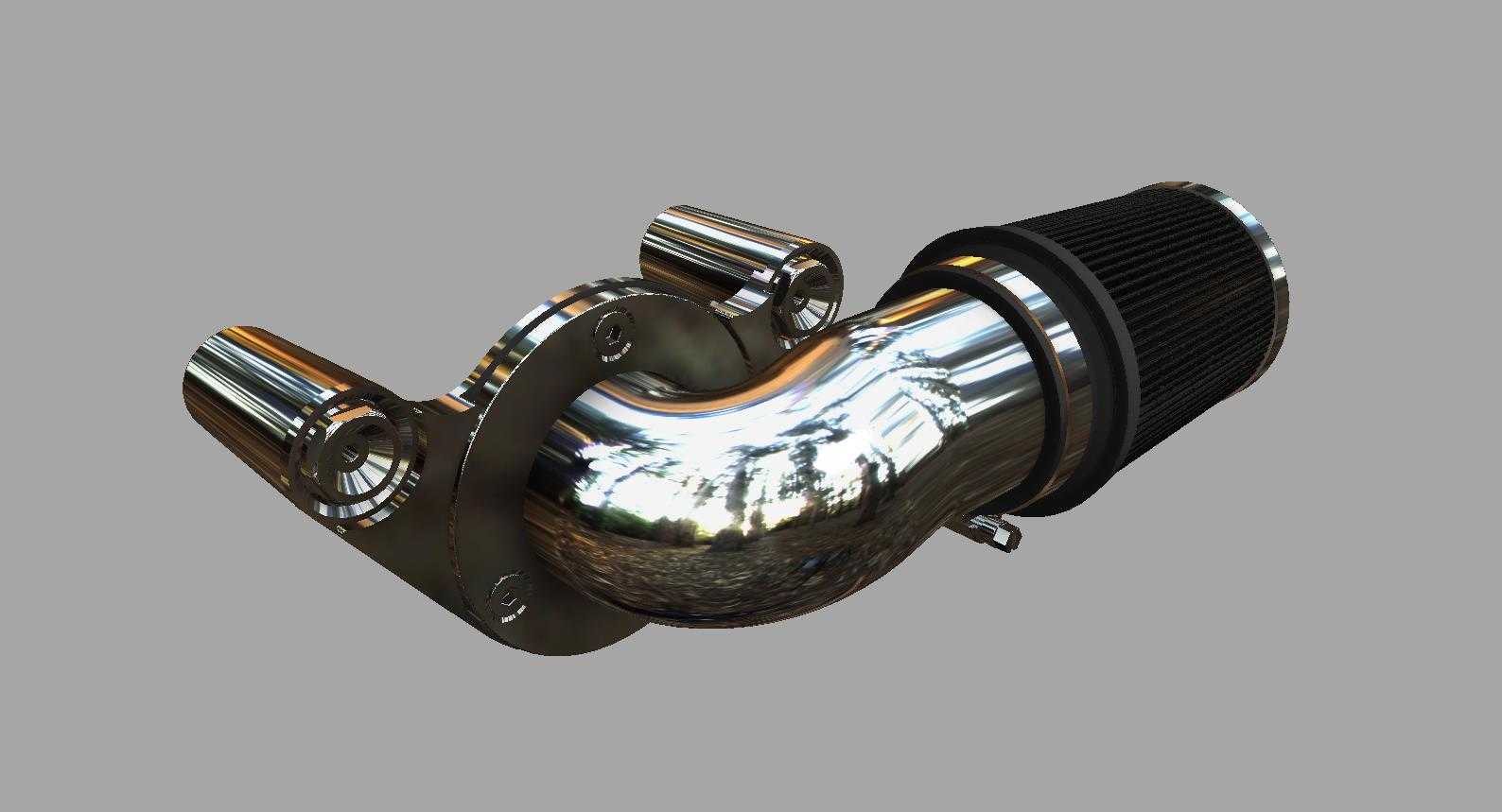

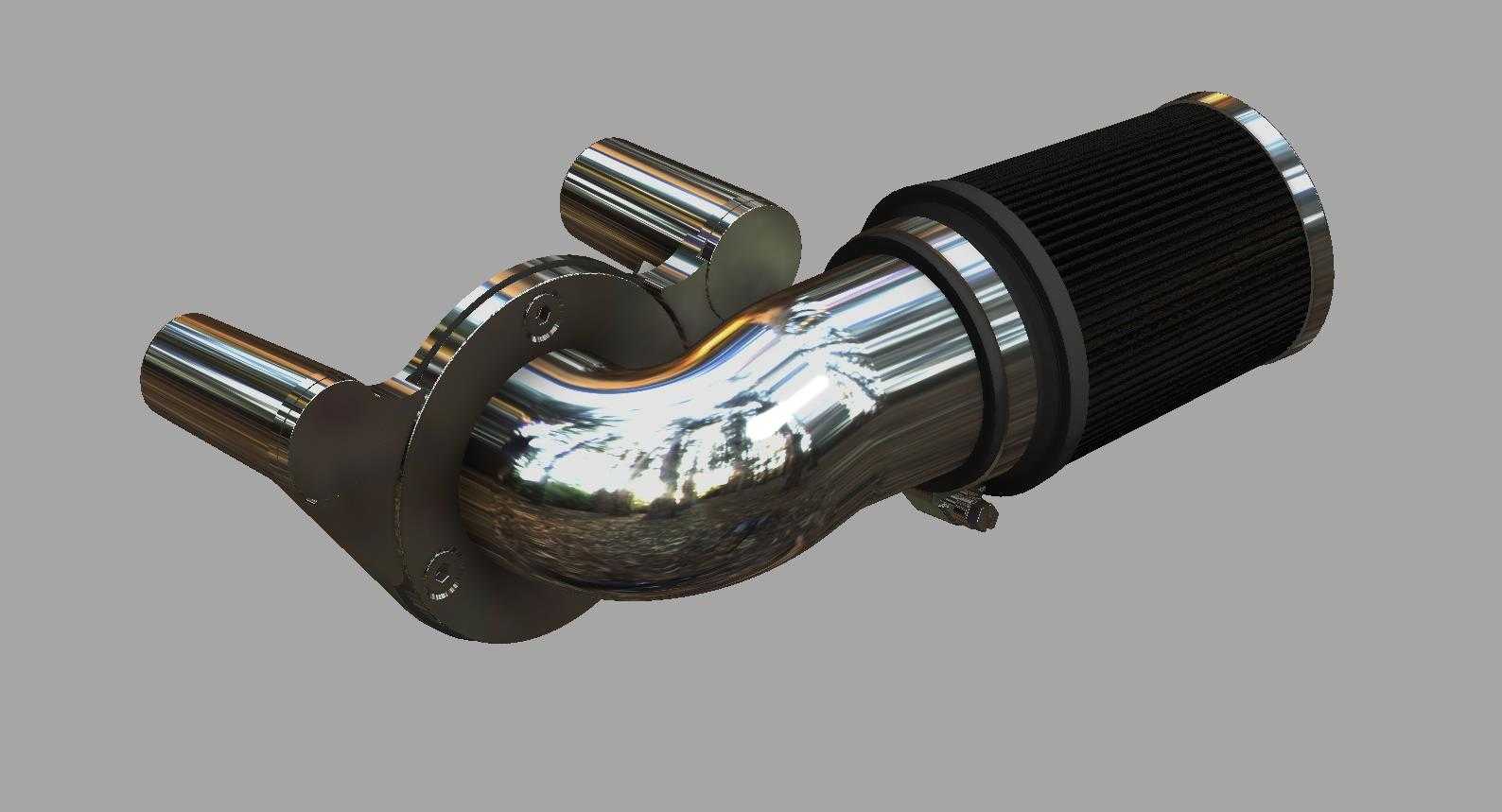

　　这款进气过滤组件主要适配大排量巡航类摩托车的进气系统升级场景，在摩托改装领域，这类外露式空滤除了基础的进气过滤功能，还承担着外观视觉强化的作用，毕竟巡航车型的发动机侧部区域是视觉焦点，亮面镀铬的弯管结构搭配褶皱式高流量滤芯，能直接凸显改装后的机械质感。从实际使用场景来看，这类空滤多用于替换原厂封闭式进气盒，原厂进气为了兼顾噪音控制和防尘冗余，往往会在进气道设计较多扰流结构，一定程度上限制了进气流量，而这款外露式结构直接缩短了进气路径，空气经过滤芯后可以直接通过弯管导入节气门体，减少进气阻力，对应高转速区间的进气填充效率提升有明显帮助。

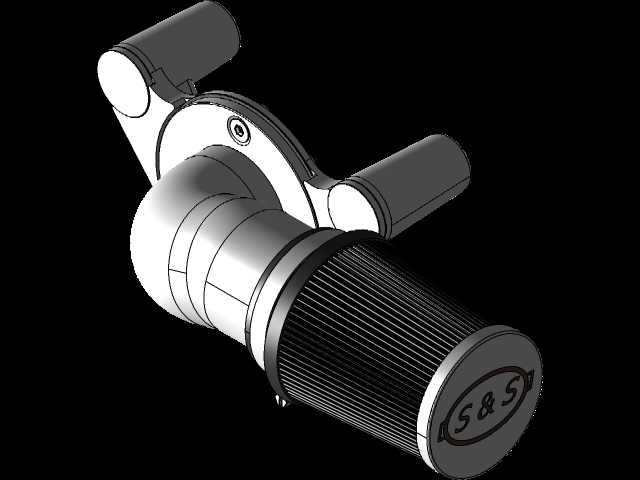

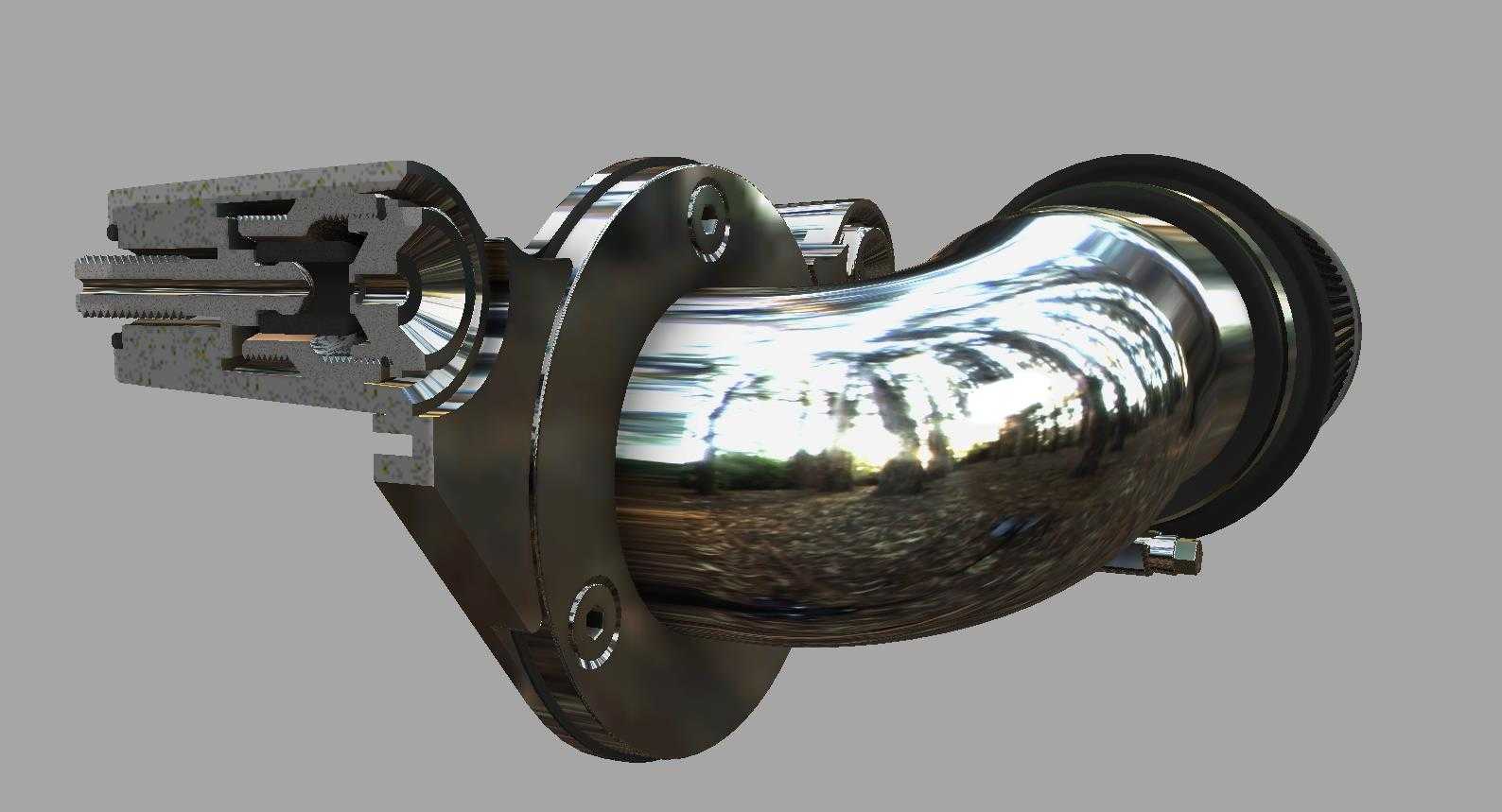

　　设计层面首先考虑的是安装适配性，弯管主体采用一体化铸造成型后做抛光镀铬处理，安装基座上预留的两个同轴安装孔位，直接对应发动机缸头侧的原厂安装螺柱，不需要额外打孔或者修改安装位，替换式安装的定位精度可以控制在0.1mm以内，避免安装后出现漏气或者共振问题。弯管的曲率设计经过流道优化，内壁做了光滑打磨处理，没有突兀的转角或者台阶，空气流经时不会产生紊流，保证各个转速区间的进气顺畅度，和滤芯连接的端位设计了环形凸台，用来卡紧滤芯端部的橡胶密封圈，即使在高频振动的骑行场景下，也不会出现滤芯松脱、密封失效漏尘的问题。

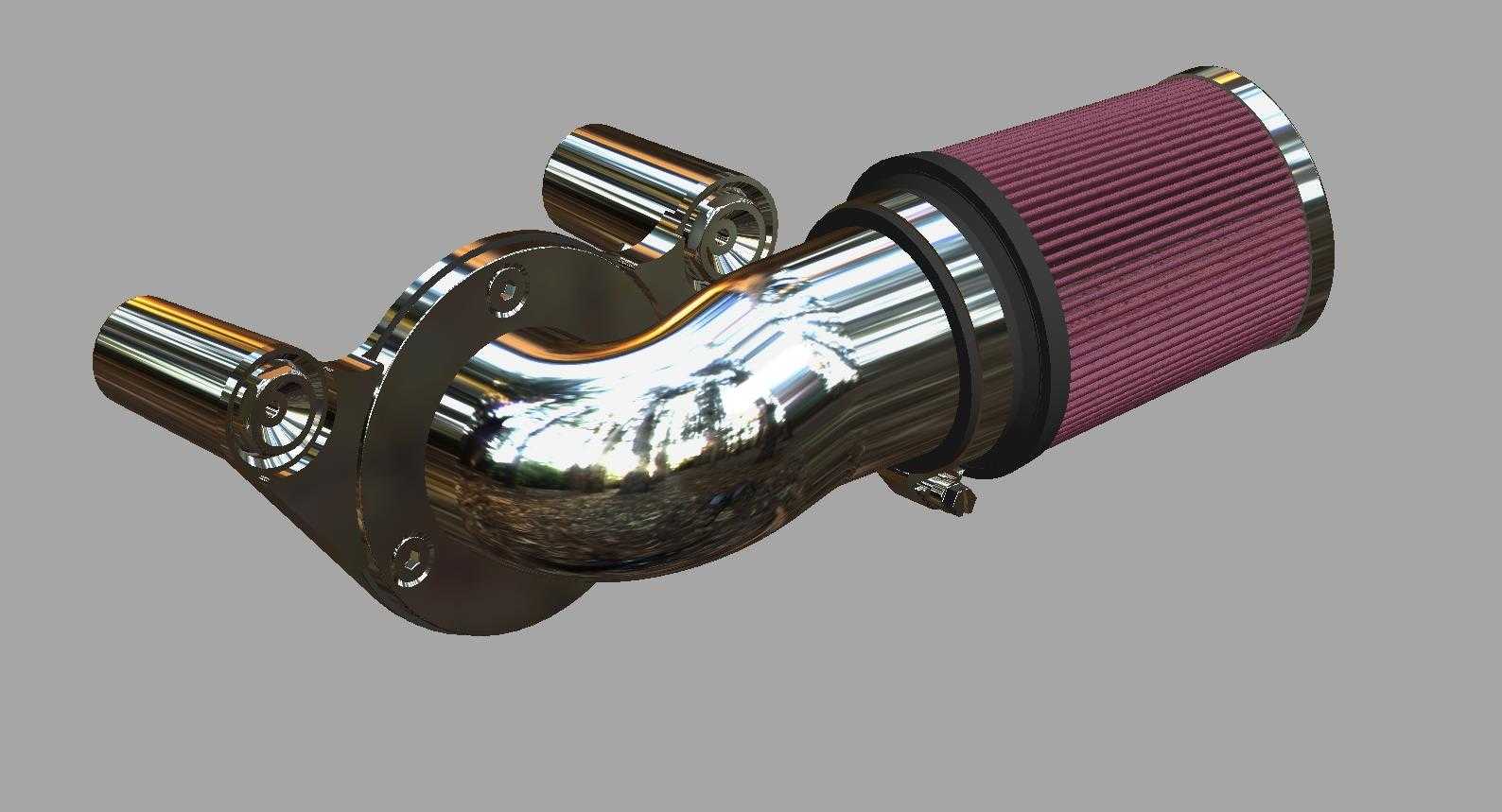

　　滤芯部分采用褶皱式纤维滤材，相比原厂纸质滤材，透气率提升40%以上，同时褶皱结构的展开面积足够大，在保证过滤精度的前提下，不会因为高流量需求降低对空气中沙尘颗粒的拦截能力，毕竟摩托车骑行时的路况复杂，尤其是非铺装路面行驶时，空气中的大颗粒沙尘如果进入气缸，会造成缸壁、活塞环的异常磨损，这款滤芯的滤材纤维间隙经过标定，既可以满足大油门开度下的进气量需求，又能拦截98%以上的10μm以上颗粒，兼顾性能和防护作用。滤芯端部的金属端圈做了镀铬包边，和亮面弯管的视觉风格统一，安装后外露的滤芯部分和镀铬弯管形成材质对比，视觉层次更丰富。

　　安装边界方面，整个组件从安装基座到滤芯端部的总长度控制在220mm以内，最大外径位置在滤芯段，直径为100mm，安装后不会和车把转向极限位置、油箱侧部、发动机散热鳍片产生干涉，即使加装了发动机护杠的车型，也有足够的安装间隙。弯管上预留的小直径金属接头，是用来连接曲轴箱通风管的，把曲轴箱窜出的废气重新导入进气道参与燃烧，避免曲轴箱压力过高造成油封漏油，同时也符合排放相关的设计要求，这个接头的内径和原厂通风管的外径完全匹配，不需要额外转接胶管。

　　从结构可靠性角度看，整个弯管的壁厚控制在3.5mm，既保证了足够的结构强度，应对骑行过程中的持续振动不会出现开裂，又不会因为壁厚过大增加不必要的重量，整个组件的总重量控制在850g左右，相比同类型铸铁材质的改装空滤，重量降低了近60%，不会给发动机安装位带来额外的载荷。固定滤芯的卡箍采用快拆式设计，后期保养清理滤芯的时候，只需要松开卡箍就能取下滤芯，不需要拆卸整个弯管结构，日常维护的便利性很高。在实际骑行过程中，这类外露式空滤的进气温度比原厂封闭进气盒低5-8℃，因为原厂进气盒靠近发动机缸头，会受到缸头辐射热的影响，进气温度升高会降低空气密度，影响燃烧效率，而外露式结构直接吸入外界常温空气，相同进气量下的氧含量更高，对动力输出的平顺性也有一定帮助。
