本田GL1100发动机供油用金属油嘴结构

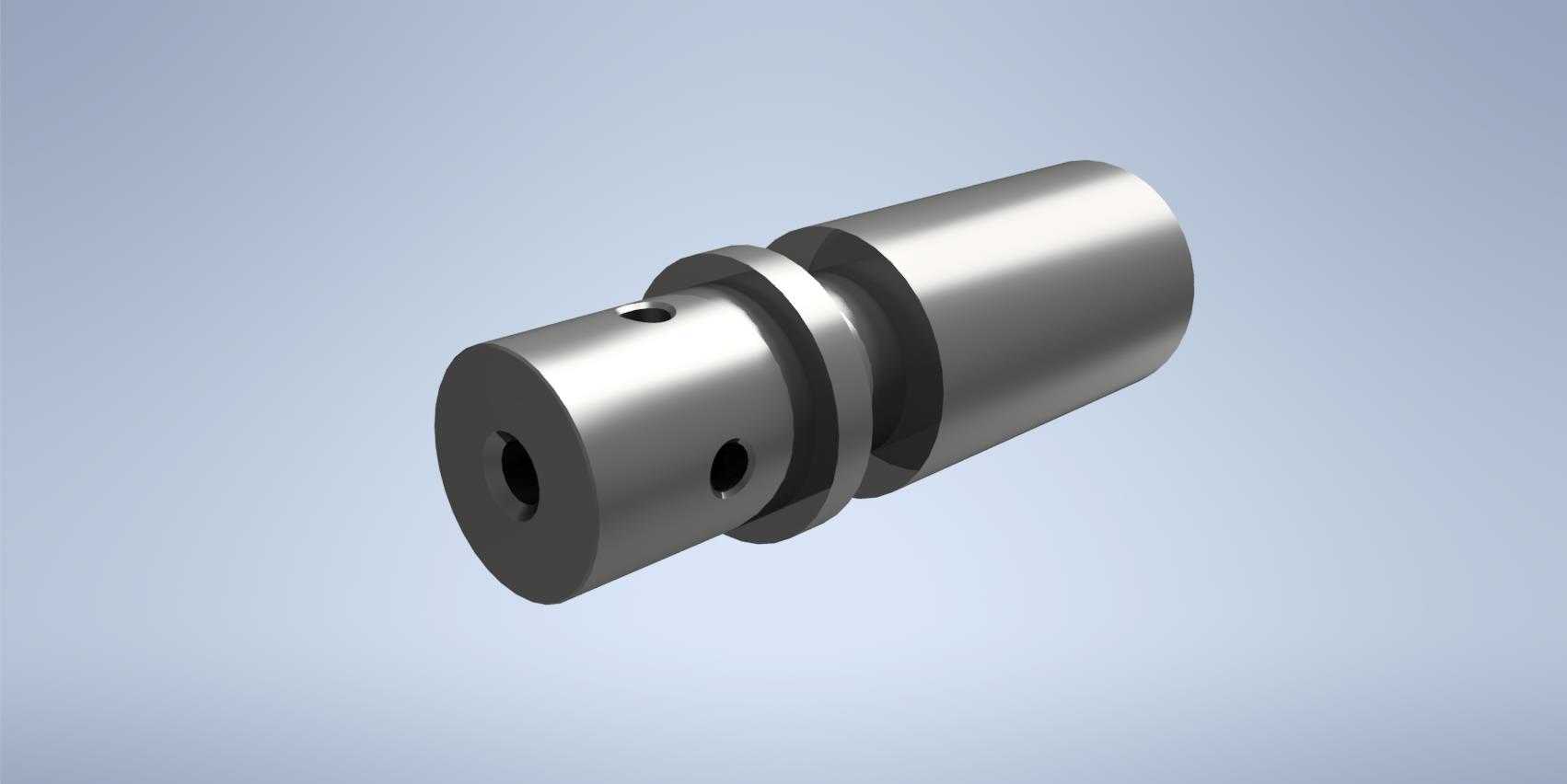

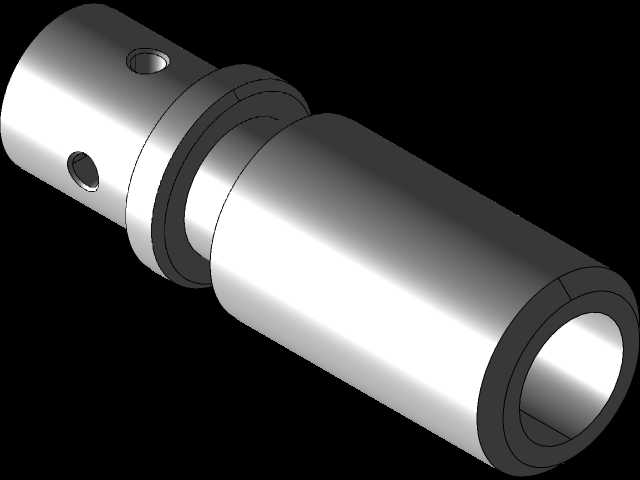

　　在大排量摩托车发动机的燃油供给系统里，油嘴是衔接燃油管路与缸体进气道的核心衔接构件，这款适配本田GL1100机型的油嘴，主要承担燃油输送通路的密封、定位以及通流导向作用，区别于常规民用小排量车型的简易油嘴结构，该部件针对长途巡航车型的持续高负荷运行工况做了结构强化，整体采用回转体同轴设计，所有加工面均以同一根中心轴线为基准，能最大程度降低装配时的同轴度误差，避免管路对接后出现偏磨、渗油的问题。从实际装车场景来看，这类油嘴安装在发动机缸盖侧的燃油分配管末端，一端插入缸盖对应的安装沉孔内，通过轴肩位置实现轴向定位，轴肩的两个端面分别贴合分配管安装面与缸盖贴合面，装配时不需要额外加装调整垫片，

　　依靠轴肩的厚度尺寸公差就能保证轴向安装间隙控制在0.1mm以内，避免长期受发动机振动影响出现轴向窜动。部件上分布的径向通孔是定位销孔，装配时穿入圆柱销后可以限制油嘴自身的周向转动，防止车辆运行过程中受管路振动扭矩作用出现松动，端部的内孔是燃油通流主通道，孔径经过精确计算，匹配该机型四缸发动机的单缸供油量需求，不会出现通流截面过大导致的燃油压力波动，也不会因为截面过小造成供油阻力过大、高转速下供油量不足的问题。从设计思路上看，这款油嘴没有采用复杂的异形结构，全部采用车削加工即可完成主体成型，后续只需要做径向孔的钻削加工，加工工艺性好，适合批量生产，外圆表面的粗糙度控制在Ra1.6以内，和安装孔配合时能保证足够的密封面贴合度，

　　不需要额外加装密封圈就能实现低压油路的密封要求，减少了装配时的零件数量，也降低了后期使用过程中密封件老化失效的概率。在安装边界上，该油嘴的最大外圆直径匹配缸盖安装孔的H7公差带，插入段的长度刚好覆盖缸盖安装孔的有效深度，不会因为插入过深顶碰缸盖内部的其他构件，也不会因为插入长度不足导致配合面过短、密封性能下降，轴肩的外径尺寸刚好卡在安装孔的沉台位置，装配时只要将油嘴推到轴肩贴紧沉台端面，就达到了正确的安装位置，不需要反复调整安装深度，能有效提升生产线的装配效率。实际使用过程中，这类金属油嘴相比塑料材质的油路接头，耐温性能更好，能适应发动机缸盖区域长期120℃以上的工作温度，不会出现高温老化变脆的问题，抗振动性能也更强，

　　在摩托车长期行驶的颠簸工况下，不会出现接头开裂、燃油渗漏的故障，径向的多个通孔除了定位作用外，还可以作为回油通路的衔接孔，匹配该车型的燃油回流系统设计，将多余的燃油导回油箱，维持燃油管路内的压力稳定。建模过程中需要重点保证各段外圆的同轴度公差，所有回转面的径向圆跳动控制在0.02mm以内，轴肩两端面的端面圆跳动控制在0.015mm以内，径向孔的位置度公差要匹配定位销的装配要求，孔轴线与主轴线的垂直度误差不能超过0.03mm，否则会出现定位销装配卡滞、无法顺利穿入的问题，主通流孔的内壁粗糙度要控制在Ra3.2以内，减少燃油流动时的阻力，避免杂质在孔壁附着堆积造成通流截面堵塞。在做发动机整机装配仿真时，这个油嘴的模型可以直接导入装配体，和燃油分配管、缸盖、定位销、燃油管路等部件做干涉检查，验证装配路径是否合理，是否存在和周边线束、其他管路的运动干涉，提前发现结构设计上的匹配问题，减少后续实物试装时的整改工作量。
