本田GL1100摩托车VB48A化油器隔膜盖结构

　　这款隔膜盖配套应用于大排量巡航摩托车的Keihin VB48A系列化油器，是化油器真空膜腔的核心密封承压部件，直接决定化油器真空度建立的稳定性，进而影响发动机不同工况下的空燃比控制精度。在实际骑行场景中，化油器需要根据节气门开度、发动机转速动态调整燃油供给量，隔膜盖作为真空膜片的上部支撑与密封结构，需要承受膜片上下运动带来的持续气压波动，同时隔绝外界灰尘、水汽进入膜腔，避免膜片异常磨损或者真空泄漏导致的供油失常。

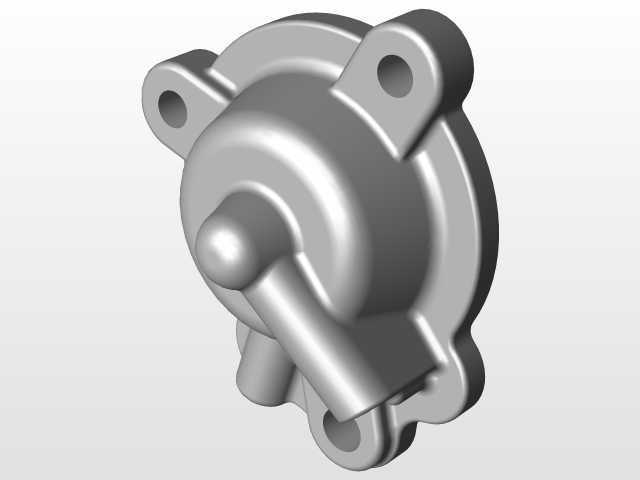

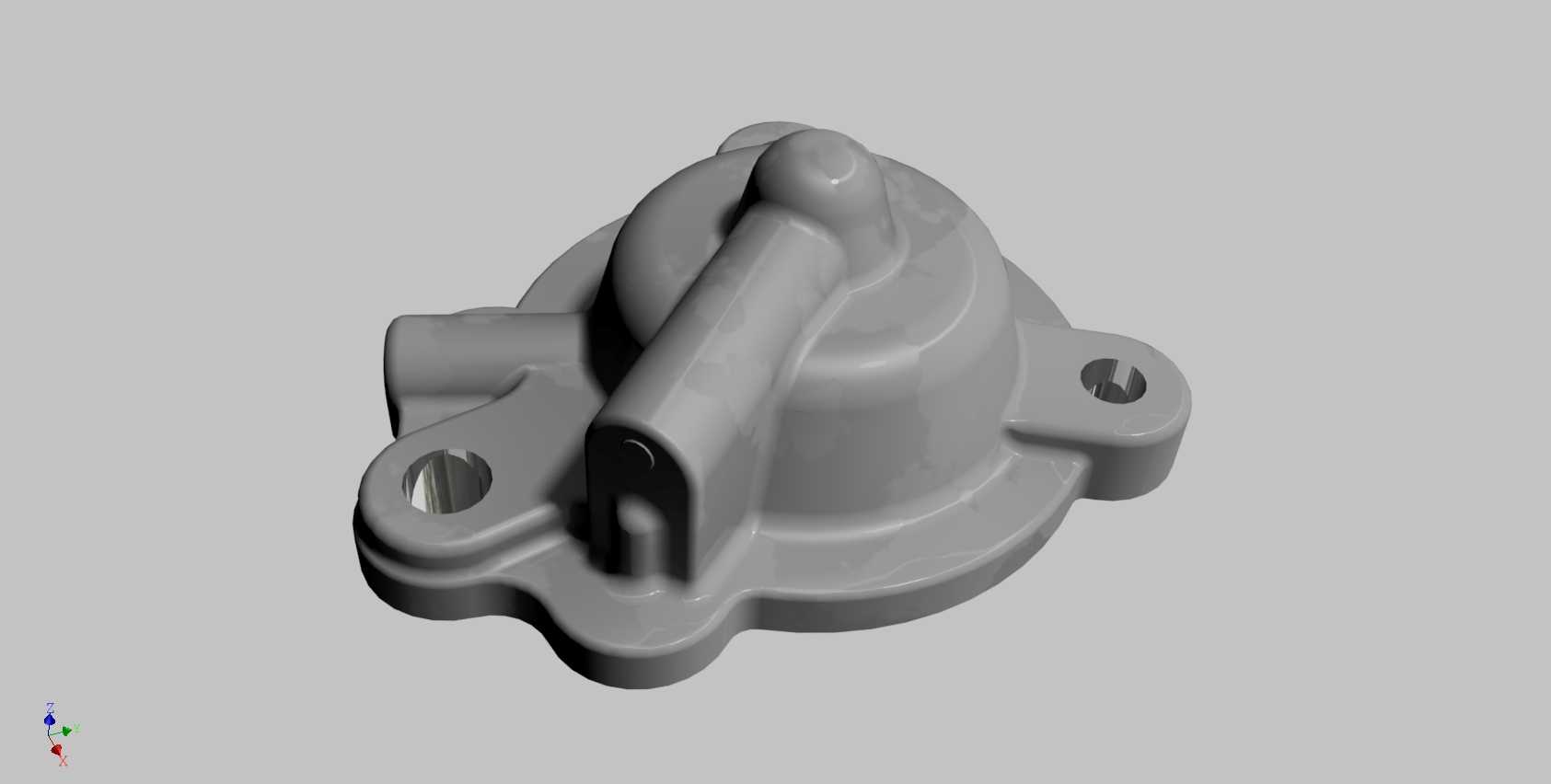

　　从结构设计逻辑来看，该零件采用一体化压铸成型的壳体结构，主体为带弧形过渡的穹顶型腔，内部空腔完全匹配真空膜片的最大升程行程，避免膜片运动到上止点时出现干涉卡滞。穹顶侧面延伸出的凸起气道结构，是连通化油器真空腔与节气门后方负压区的通道，气道内壁做了顺滑过渡处理，减少负压传递过程中的气流阻力，保证真空度响应的及时性，避免急加速时出现供油滞后的问题。

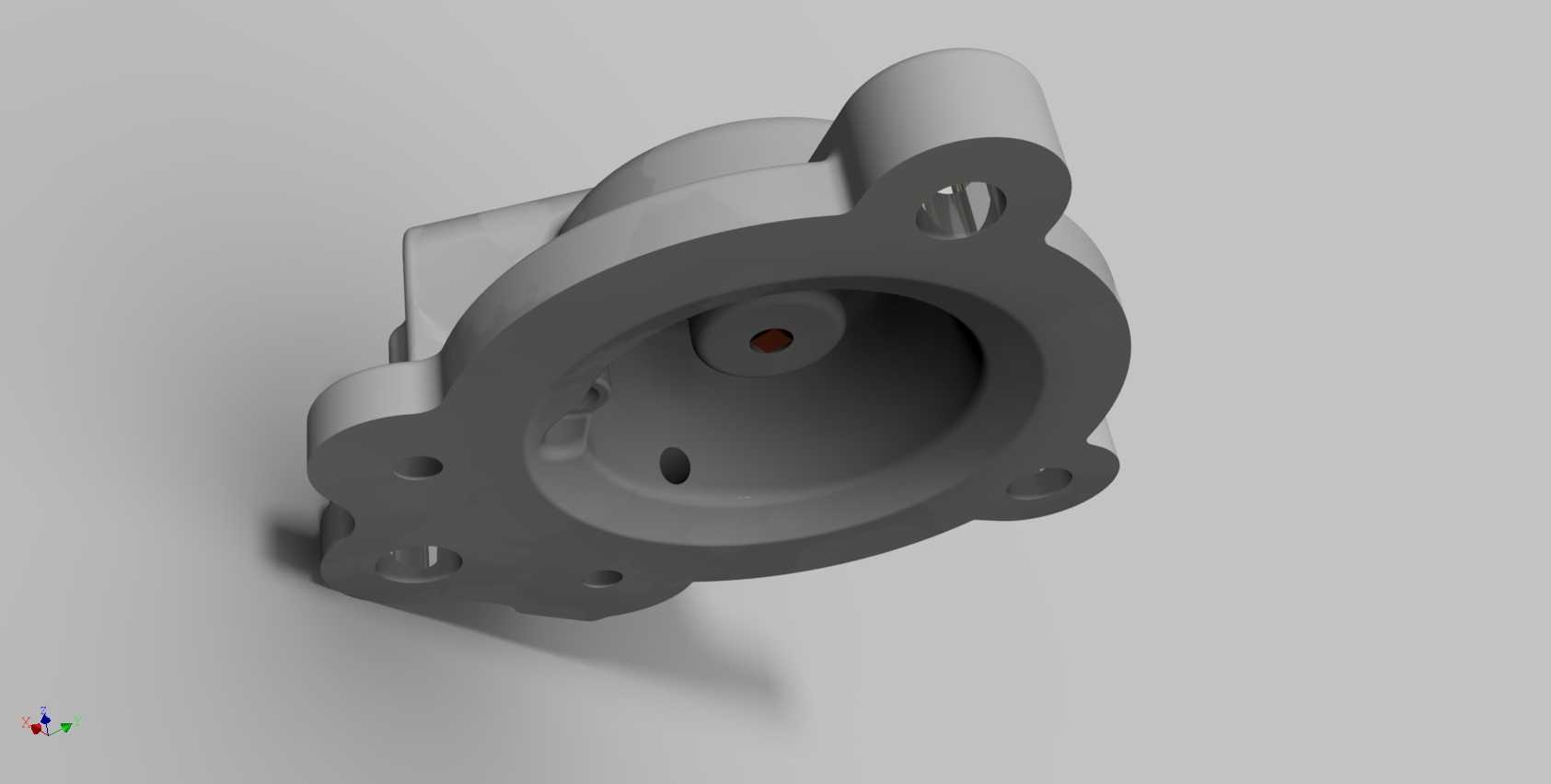

　　安装边界方面，零件底部的法兰边采用三耳式定位结构，三个安装凸耳上分别设置了通孔安装位，每个凸耳的贴合面都做了平面度管控，装配时配合密封垫片可以实现膜腔的可靠密封，三个安装点的分布角度经过匹配化油器本体的安装螺柱位置设计，装配时无需额外调整角度即可对位，降低现场装配的对位难度。其中两个凸耳为对称分布的带沉孔结构，第三个凸耳偏向气道侧，形成防错装的结构设计，避免维修装配时出现角度装反导致气道错位的问题。

　　零件的壁厚设计遵循均匀过渡原则，主体壁厚保持在2.5mm左右，气道与穹顶衔接的位置做了局部加厚处理，避免压铸成型时出现缩孔缺陷，同时提升该位置的结构强度，避免长期受负压作用出现开裂。穹顶顶部的圆柱形凸台是工艺定位基准，在机加工安装面、钻孔工序中作为装夹定位点，保证各安装孔的位置度公差控制在0.1mm以内，确保装配后密封面的压紧力均匀，不会出现局部压不实导致的漏气问题。

　　在实际使用场景中，该零件长期处于发动机舱的高温振动环境下，材料选用耐油耐温的压铸铝合金，表面不做额外涂装，依靠材料本身的抗腐蚀性能抵御汽油蒸汽、机油雾气的侵蚀，同时铝合金的导热性能可以快速将化油器工作时的热量传导出去，避免膜腔内部温度过高导致膜片提前老化。零件的外轮廓所有棱边都做了R1以上的圆角处理，一方面是去除压铸毛刺避免装配时划伤操作人员或者密封垫片，另一方面可以减少应力集中，提升零件在持续振动工况下的抗疲劳性能，避免长期使用后出现边角开裂的问题。

　　从建模逻辑来看，绘制该零件时首先需要确定化油器膜腔的安装基准面，以膜片的运动轴线为中心旋转出主体穹顶结构，再通过拉伸切除做出内部空腔，之后根据气道的走向扫掠出侧部的气道结构，最后添加三个安装凸耳与定位凸台，所有衔接位置都做相切过渡处理，保证曲面顺滑无突变。建模过程中需要重点管控安装面的平面度、安装孔的位置度、空腔内径的尺寸公差，这些尺寸直接影响最终的装配密封性与膜片运动的顺畅度，任何尺寸超差都可能导致化油器工作异常，出现怠速不稳、加速无力、油耗升高等故障。
