异形切角嵌入式家用浴缸结构设计

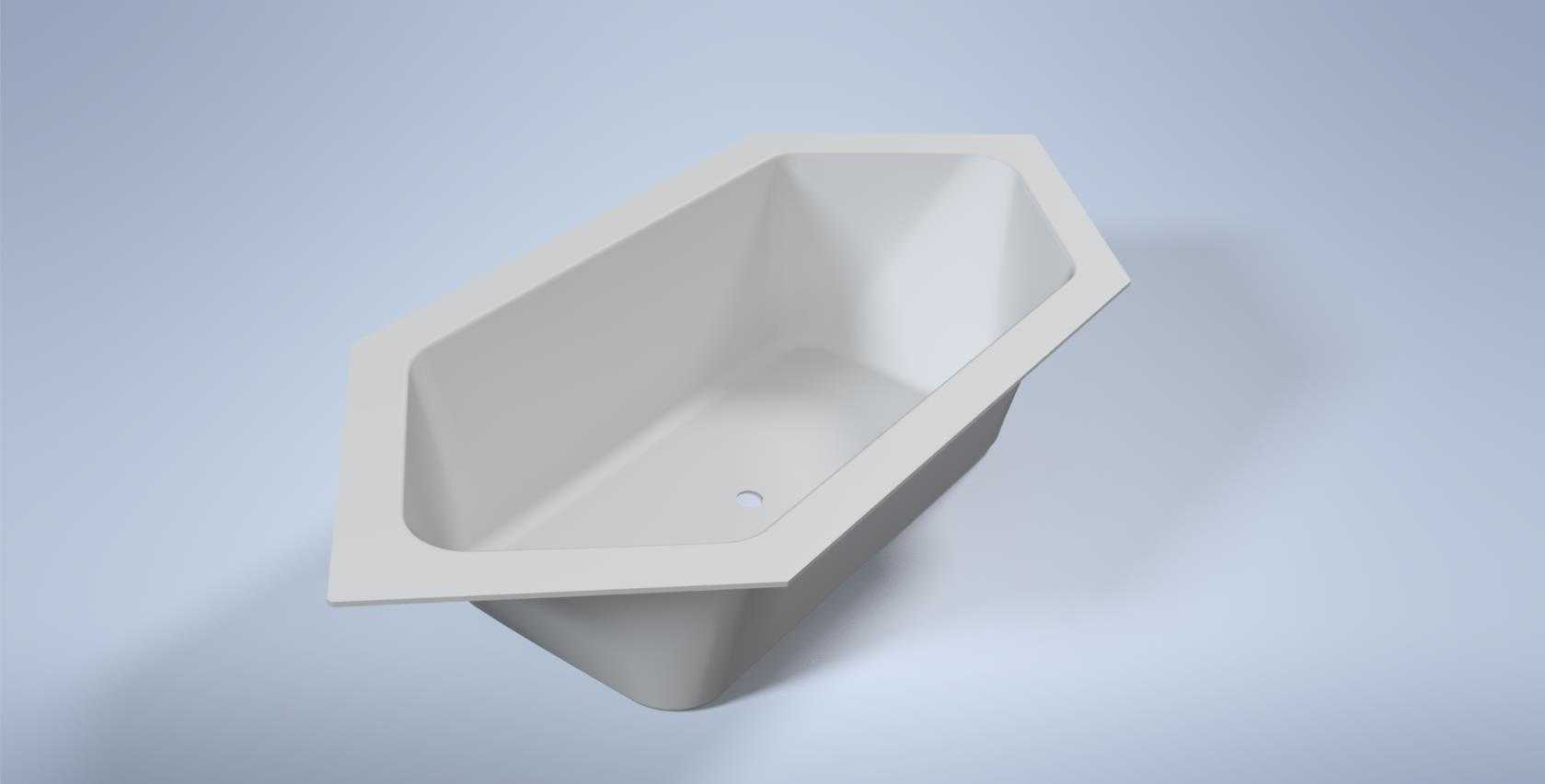

　　这款异形切角嵌入式浴缸的三维结构设计，核心适配小户型卫浴空间的非直角转角安装场景，区别于常规长方形浴缸的方正轮廓，其单侧做了45度斜切收边处理，能够完美贴合卫浴空间内的异形墙角、包管立柱旁的剩余空间，解决常规长方形浴缸无法适配边角区域、浪费卫浴使用面积的痛点。从实际使用场景来看，该结构主要面向家装卫浴领域，适配公寓、小户型住宅、民宿等空间紧凑的洗浴区域安装，也可用于酒店非标卫浴空间的定制化配套。

　　设计过程中首先确定了嵌入式安装的核心边界，缸体整体分为外翻安装边与下沉容腔两个核心结构部分，外翻边宽度统一控制在65mm，安装时可直接搭在预先砌筑的台面基层上，无需额外做承重支架，安装边底部预留2mm的打胶槽位，安装完成后打密封胶即可实现台面与缸体的无缝衔接，避免积水渗漏到缸体下方的基层。缸体下沉部分的外壁做了1.5度的拔模斜度，既适配陶瓷注浆成型或者亚克力吸塑成型的工艺脱模需求，也能在嵌入式安装时适配台面预留洞口的尺寸公差，避免安装时出现卡滞。

　　容腔设计上充分考虑人体工学的洗浴姿态，缸体内部深度控制在420mm，正常成年人坐姿洗浴时水位可到达胸部位置，兼顾保温性与使用舒适度，不会因为缸体过浅导致洗浴时水体外溢，也不会因为缸体过深造成进出不便。缸底做了3度的坡度导向排水口，排水口设置在缸体靠近斜切角的最低位置，洗浴后的废水可顺着坡度完全排空，不会在缸底形成积水残留，减少日常清洁的工作量。缸底表面做了细微的防滑纹理结构，站立清洁缸体或者进出浴缸时可增大摩擦力，降低滑倒风险。

　　外形尺寸方面，缸体最长边尺寸为1700mm，最宽边为800mm，斜切角对应的切边长度为380mm，整体容水容积约为230L，适配常规家用热水器的供水容量，不会出现洗浴中途热水不足的问题。缸体壁厚根据不同成型工艺做了差异化预留，若采用亚克力板材吸塑成型，壁厚预留5mm，背部可额外加装玻璃钢加强层提升结构强度；若采用陶瓷一体烧制，壁厚预留12mm，保证缸体整体承重能力，满水状态下可承受300kg的总载荷，满足成年人正常使用的承重需求。

　　设计时还考虑了后期配件的适配性，排水口位置预留标准G1.5英寸的螺纹接口，可适配市面上主流的弹跳式下水、翻板式下水配件，无需额外定制转接件。缸体背部预留了龙头、花洒的安装孔位避让空间，若采用墙出水龙头，缸体边缘不会与龙头出水嘴产生干涉；若采用缸边式龙头，外翻边上可根据需求提前预留龙头安装孔位，孔位中心距缸体内壁距离控制在45mm，保证龙头安装后出水角度正好对准缸体中心区域，不会出现水流溅出缸外的情况。

　　不同于常规对称式浴缸的设计，这款切角结构在空间利用上做了针对性优化，斜切角对应的缸体内部区域做了圆弧过渡处理，不会因为切角形成尖锐的内部棱角，既避免磕碰受伤，也减少了清洁死角。缸体所有的棱边都做了R8mm的圆角处理，外翻边的上边缘做了圆弧收边，手臂搭在缸沿时触感更舒适，没有尖锐棱角的硌手感。安装边界上，台面预留洞口的尺寸需要比缸体下沉部分的最大外形尺寸大10mm，预留出安装调整的间隙，安装完成后缝隙用防霉密封胶填充，既保证密封效果，也能抵消不同材料热胀冷缩产生的形变应力，避免长期使用后缸体或者台面出现开裂。
