12V摩托车用圆盘式电喇叭结构设计

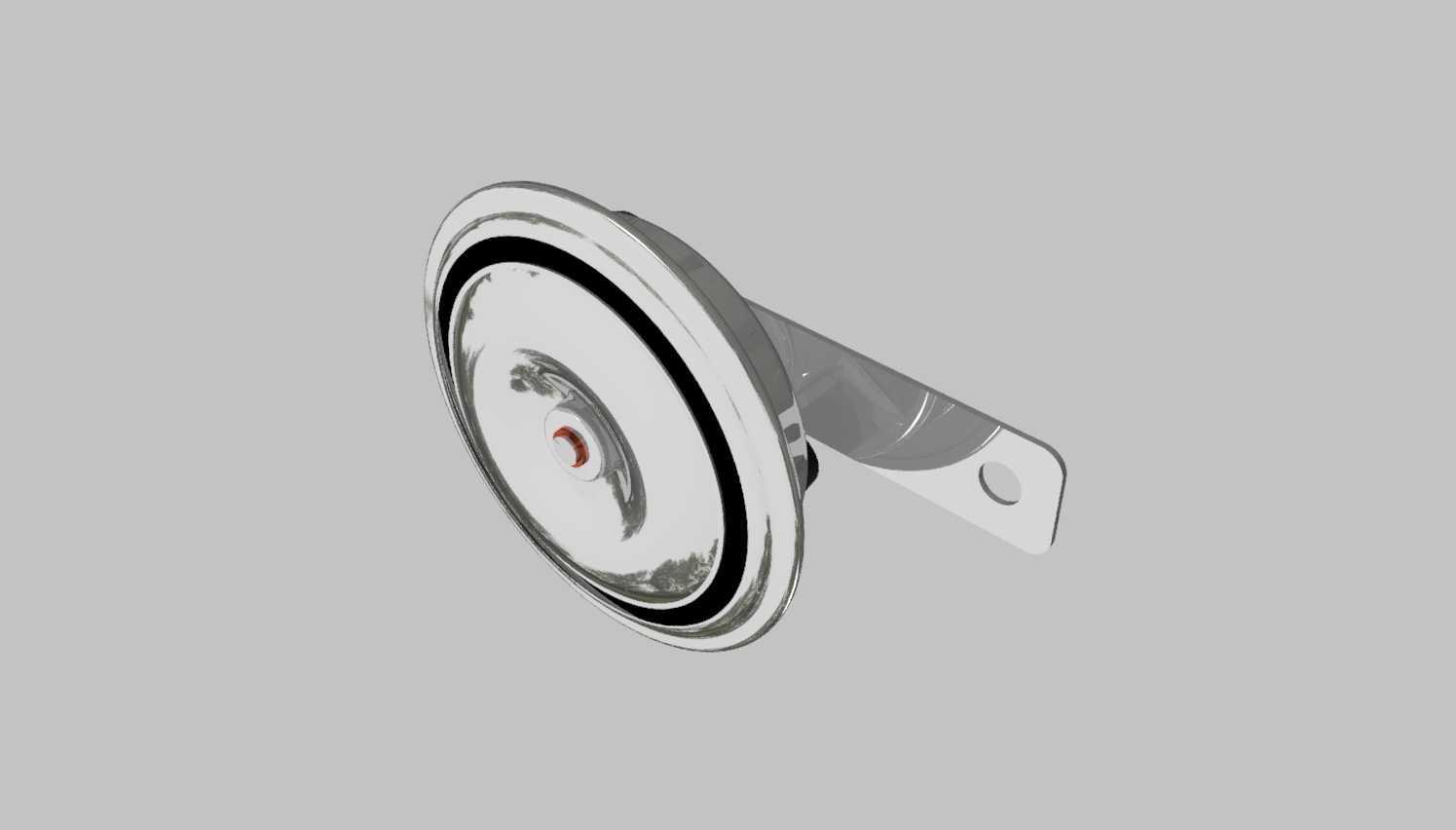

　　这款12V供电的圆盘式电喇叭，是两轮摩托车、电动两轮车等轻型代步载具上的标配安全警示部件，核心作用是在行驶过程中通过发出规定频率的声响信号，提醒周边行人、其他道路参与者注意车辆动向，规避会车、超车、盲区通行时的碰撞风险。从结构设计来看，整体采用薄型圆盘主体加侧置安装支架的布局，圆盘主体为发声核心单元，外层采用卷边冲压金属外壳做防护，既可以阻挡行驶过程中飞溅的泥水、砂石侵入内部发声结构，也能通过金属壳体的共振特性优化声响的传播指向性，避免声音无规则发散导致警示距离不足。侧置的安装支架采用带单安装孔的弯折金属片结构，支架与圆盘主体的连接位置做了角度适配，安装时可以直接通过单颗螺栓固定在车辆前部的预留安装位上，不需要额外做复杂的角度调整，适配多数跨骑、踏板车型的前部安装空间，安装后圆盘发声面朝向车辆行进方向，能够保证声响沿行驶方向有效传播，减少车体结构对声波的遮挡。

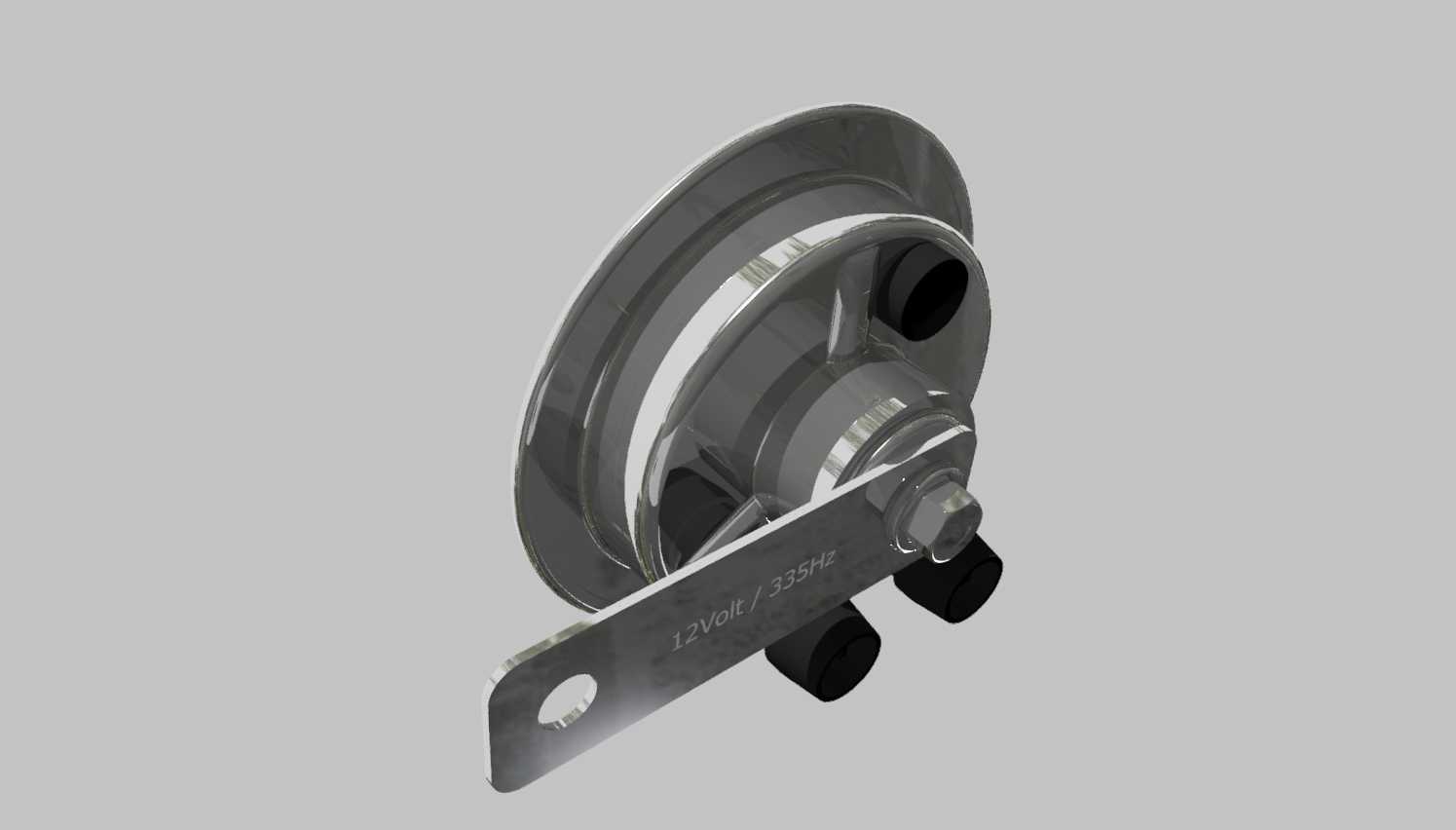

　　在功能设计层面，这款喇叭的额定工作电压匹配12V车载供电体系，不需要额外加装电压转换模块即可直接接入车辆原有电路，发声频率设定在335Hz区间，这个频段的声响在户外开放环境下穿透性适中，既不会因为频率过高产生刺耳的噪音引发周边人员不适，也不会因为频率过低导致传播距离不足，无法起到有效警示作用。内部的发声结构采用电磁驱动振膜的成熟方案，通电后电磁组件带动金属振膜高频振动产生声响，结构可靠性高，在车辆行驶的持续振动、温湿度变化环境下能保持稳定的工作状态，不会因为长期户外使用出现振膜松动、触点氧化失效的问题。外壳的表面处理采用镀铬工艺，除了基础的防锈蚀作用外，金属亮面的外观也能和多数摩托车的金属外观件风格匹配，不会在整车外观上显得突兀。

　　从安装边界尺寸来看，圆盘主体的直径控制在小尺寸区间，整体厚度较薄，安装后突出安装面的距离有限，不会占用过多前部空间，也不会和车辆的前挡泥板、转向灯、线束等周边部件产生运动干涉。安装支架的长度经过适配，固定后圆盘主体与安装基准面保持合适的间距，既可以避免支架过短导致壳体贴靠车体影响振膜振动发声，也不会因为支架过长导致行驶过程中喇叭产生额外的抖动，影响安装牢固度。接线端设置在圆盘主体的背部，采用插片式接线端子，和车辆原有喇叭线束的通用接头匹配，替换安装时不需要重新做线束压接，直接插拔即可完成接线，降低售后替换的操作难度。

　　在实际选型应用中，这类电喇叭除了摩托车外，也可以适配同电压体系的电动自行车、小型四轮代步车、场地作业的小型低速设备，只要安装空间足够、供电电压匹配，都可以通过调整安装支架角度完成固定。设计过程中需要重点关注几个核心维度：首先是防水密封性能，圆盘外壳的卷边位置需要做密封处理，避免高压洗车、雨天行驶时水分进入内部导致电磁组件短路；其次是安装支架的强度，支架板材厚度需要满足振动工况下的强度要求，避免长期使用后支架断裂导致喇叭脱落；另外振膜的预紧力需要匹配设定的发声频率，保证在额定电压下工作时，声响强度达到道路安全相关的规范要求，同时控制工作电流在车载线路的负载范围内，避免长时间按喇叭导致线路过载发热。
