本田GL1100摩托车电喇叭结构设计

　　这款适配本田GL1100车型的电声警示部件，核心应用场景覆盖大排量巡航摩托车的道路行驶鸣笛警示需求，在两轮机动车的日常通勤、长途巡航、复杂路况会车等场景下，承担向周边交通参与者传递行驶意图、警示风险的核心功能，是摩托车安全系统中不可缺失的外饰功能件。从实际使用维度看，该部件额定工作电压匹配摩托车12V车载供电体系，工作电流控制在3A区间，声压级稳定在103dB，既能够在城市道路嘈杂环境下保证足够的警示传播距离，又不会因声压过高造成过度噪音污染，符合机动车喇叭的性能设计阈值。

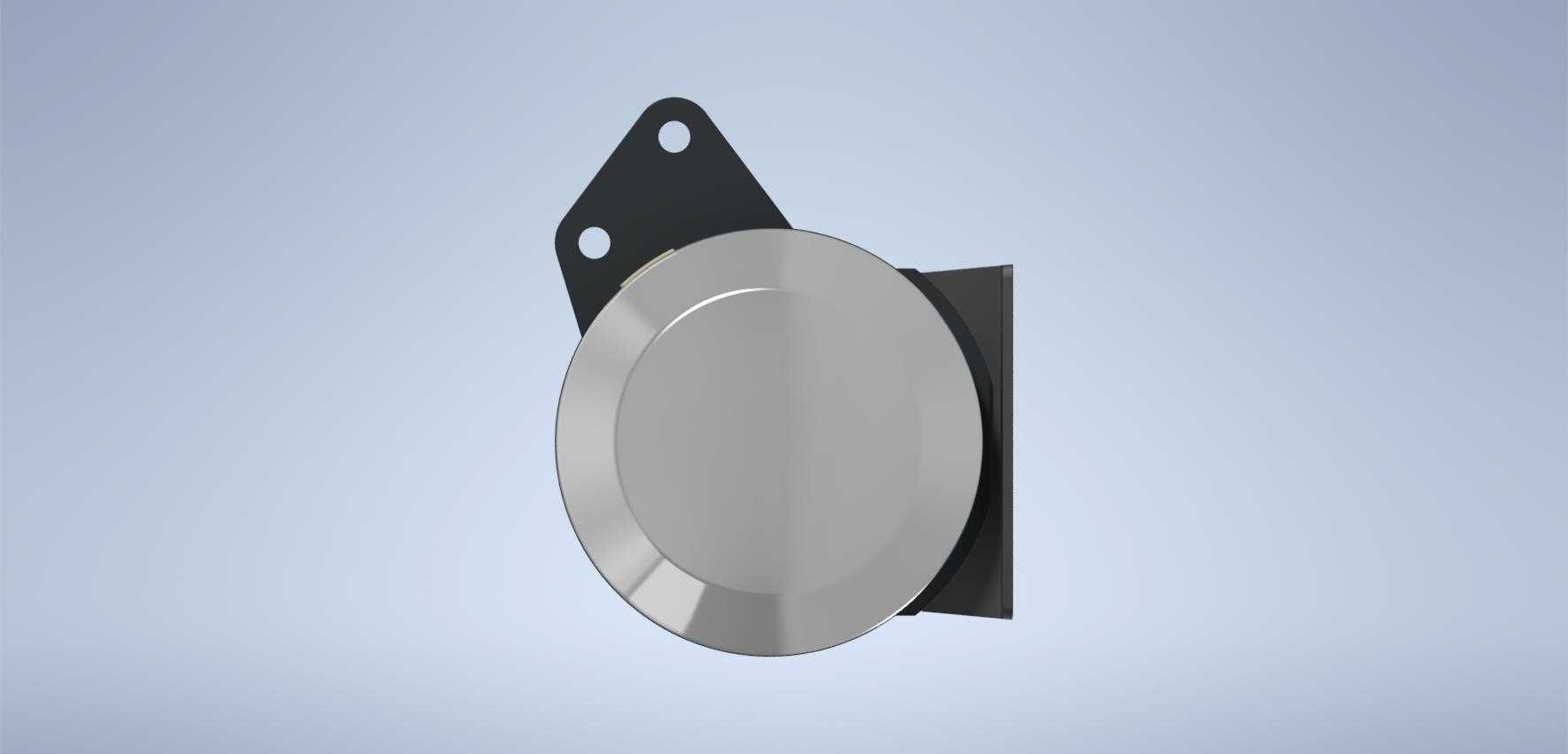

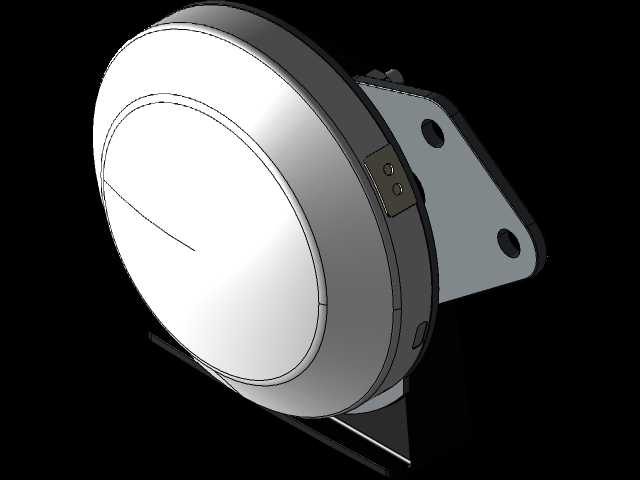

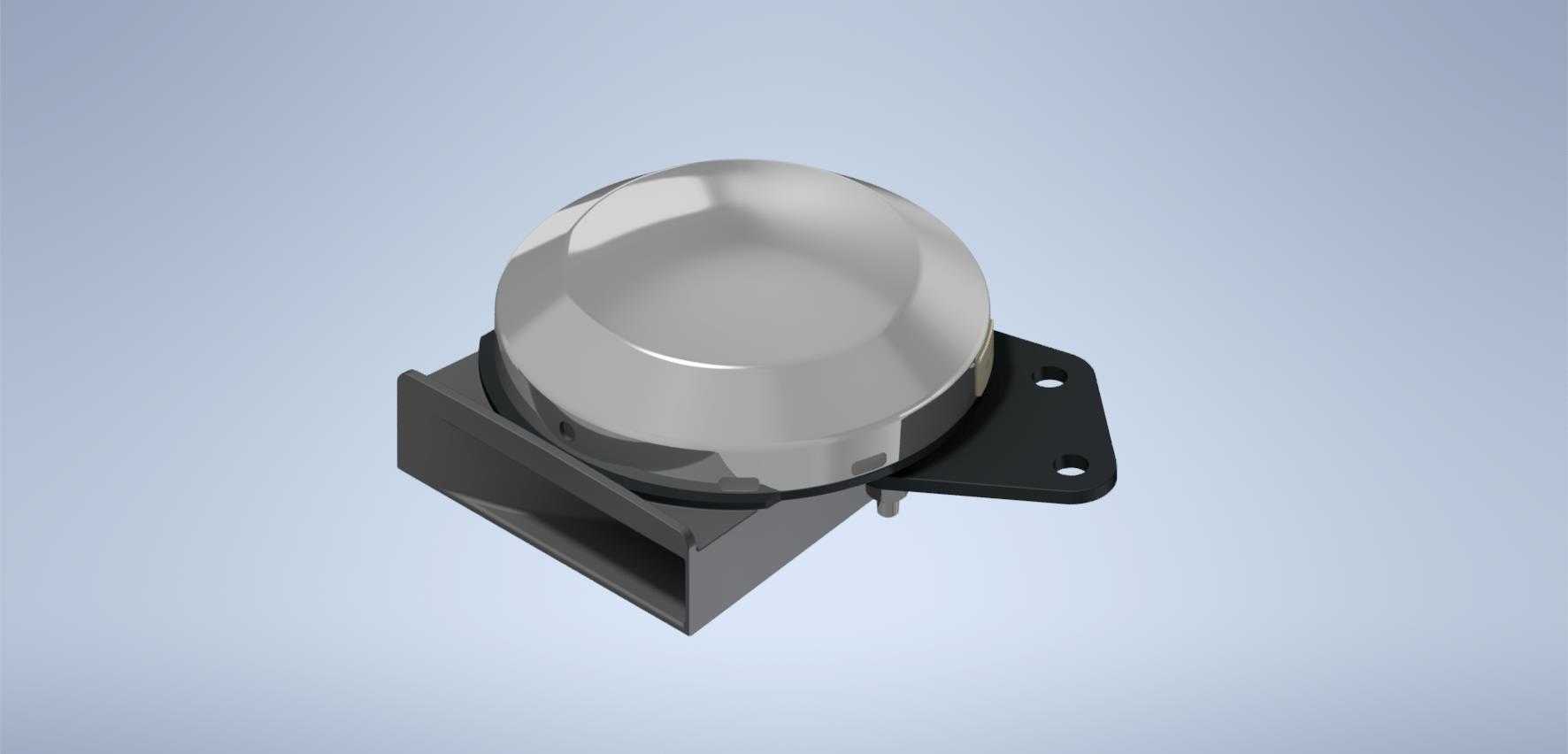

　　设计过程中优先考虑了摩托车安装位的空间边界约束，整体采用半球形共振腔加侧置出声通道的布局，上部的金属半球形外壳采用旋压成型工艺，壁厚均匀控制在0.8mm，既能够为内部振动膜片提供足够的结构防护，抵御行驶过程中的飞石冲击、雨水侵蚀，又能利用金属壳体的共振特性优化发声频响，让鸣笛声音的指向性更集中。下部的黑色安装支架采用PA66加玻纤材质注塑成型，支架上预留两个标准安装孔，孔位间距完全匹配本田GL1100原车的喇叭安装点位，不需要额外打孔改位就能实现直接替换安装，支架与发声主体之间设置了橡胶减震垫，能够过滤发动机运转、路面颠簸带来的高频振动，避免振动导致的膜片移位、触点接触不良等故障，延长部件的实际使用寿命。

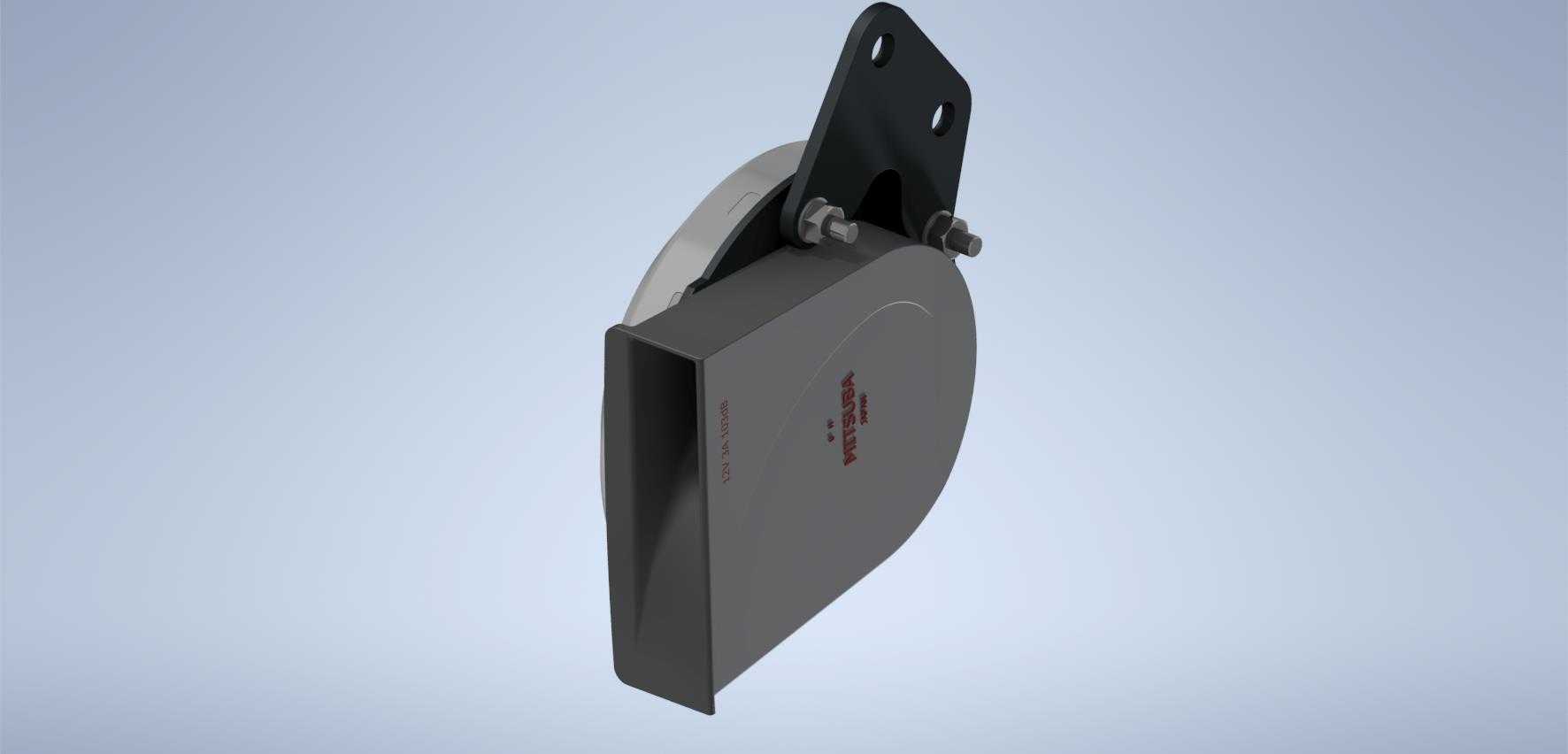

　　侧置的楔形出声通道做了向下倾斜的角度设计，能够避免行驶过程中雨水、扬尘直接灌入共振腔内部，通道内壁做了微弧过渡处理，减少声波在通道内的反射损耗，保证声能能够高效向外传递。接线端子设置在支架侧下方，采用标准插片式接口，与原车线束接口完全兼容，接线位置做了防水挡边设计，高压洗车、雨天行驶时不会出现进水短路的问题。从安装边界来看，整个部件的最大外轮廓尺寸控制在直径85mm、总高度62mm的范围内，不会与周边的车架、覆盖件、线束产生干涉，安装后离地间隙符合摩托车涉水行驶的安全要求，不会因为路面凸起、过坎时出现磕碰损坏的情况。

　　结构设计上，内部的电磁振动机构做了密封处理，将触点、线圈等易氧化部件封闭在金属壳体内部，仅保留出声通道与外部连通，能够适应摩托车户外使用的复杂环境，耐受高低温变化、湿度变化、盐雾侵蚀等工况。整个部件的重量控制在180g左右，不会给安装支架带来额外的负重负担，振动频率设定在320Hz左右，属于人耳敏感度较高的中低频段，在道路环境中辨识度高，不容易被其他环境噪音掩盖。建模过程中对所有配合面做了公差匹配设计，金属壳体与塑料支架的配合采用过盈加卡扣的双重固定方式，不需要额外打胶就能实现可靠连接，装配工序简单，适合批量生产装配，同时后期维护拆卸也十分便捷。
