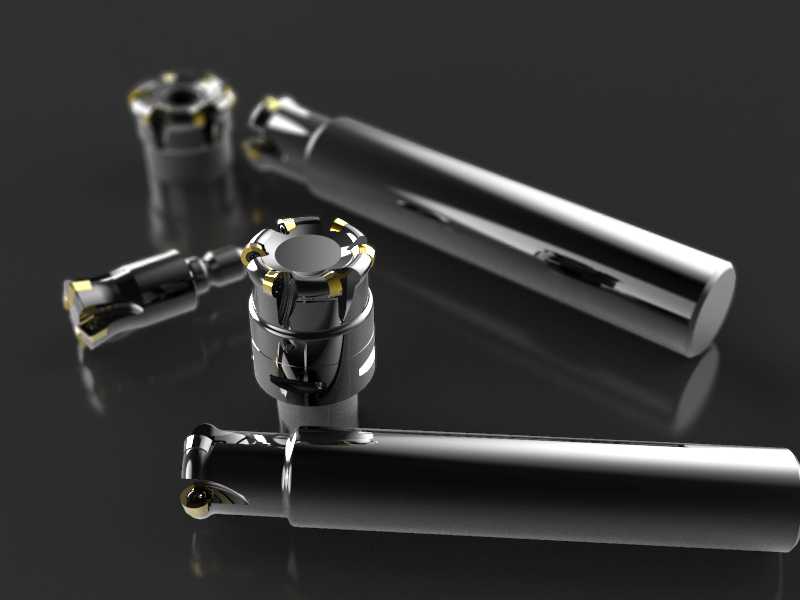

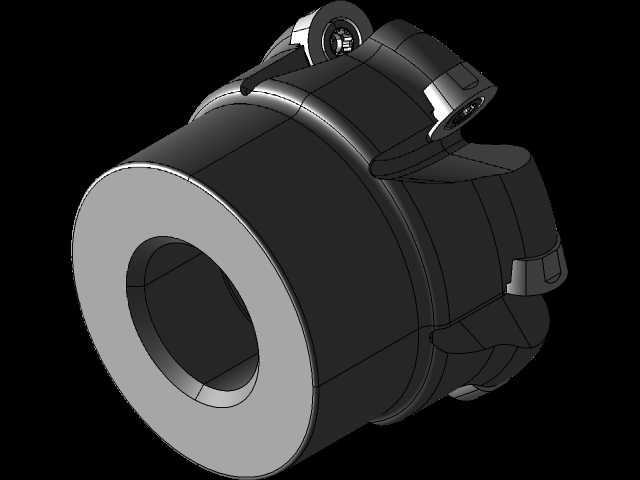

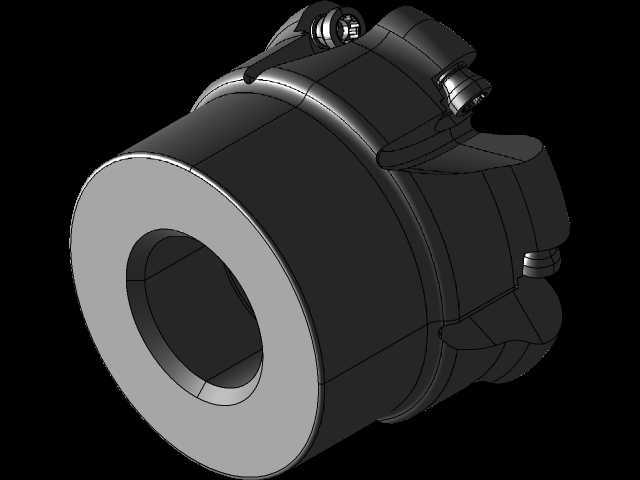

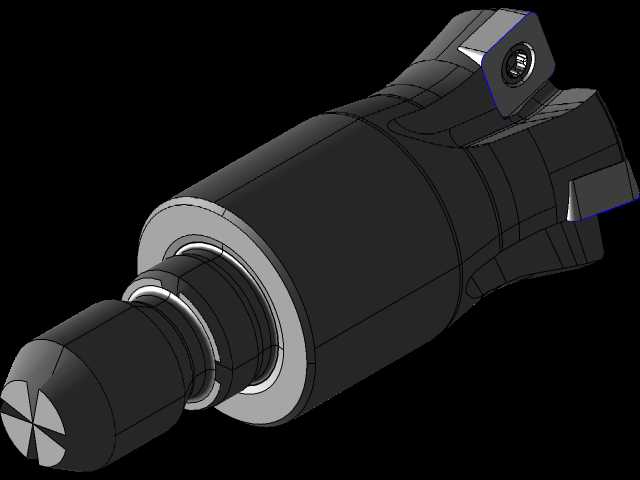

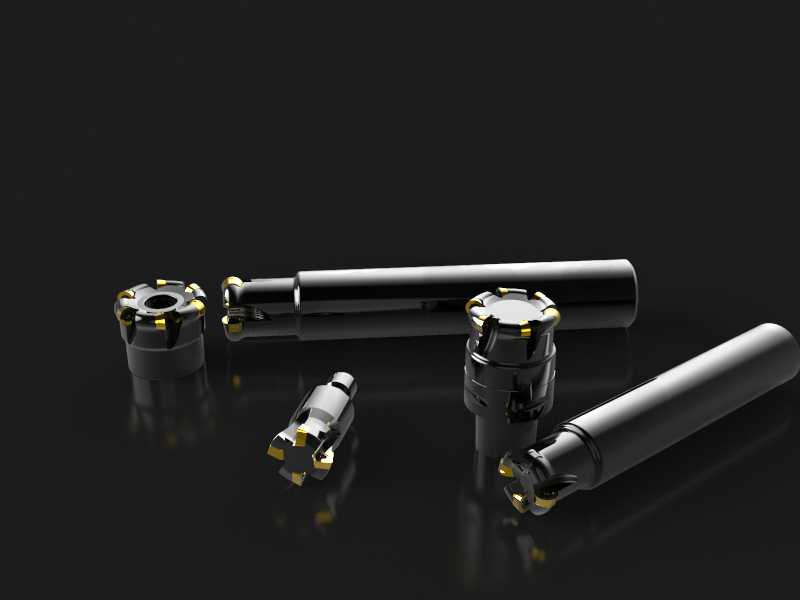

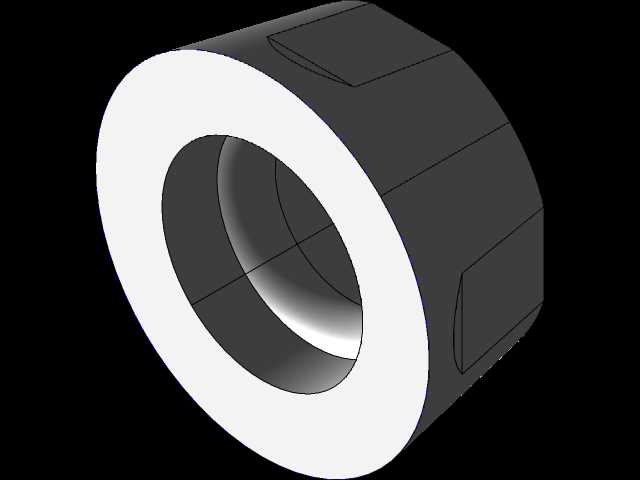

可转位方肩铣刀结构三维数模

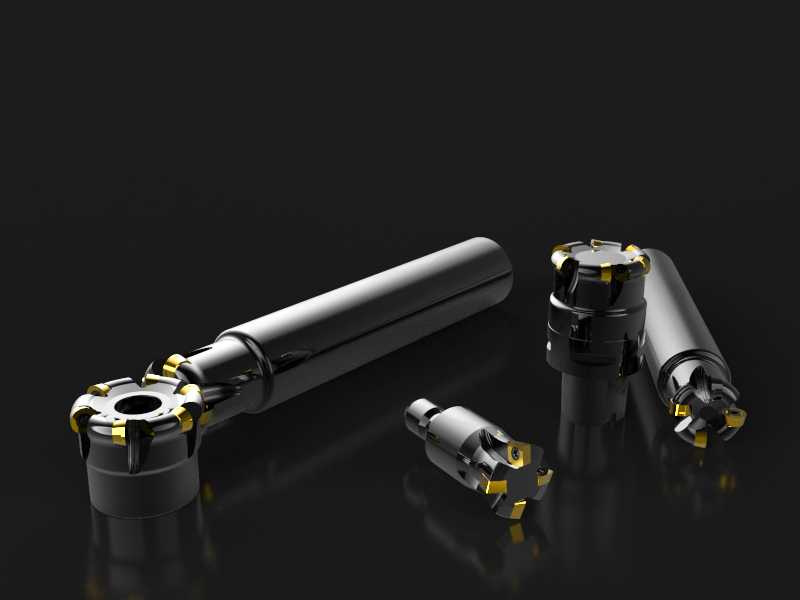

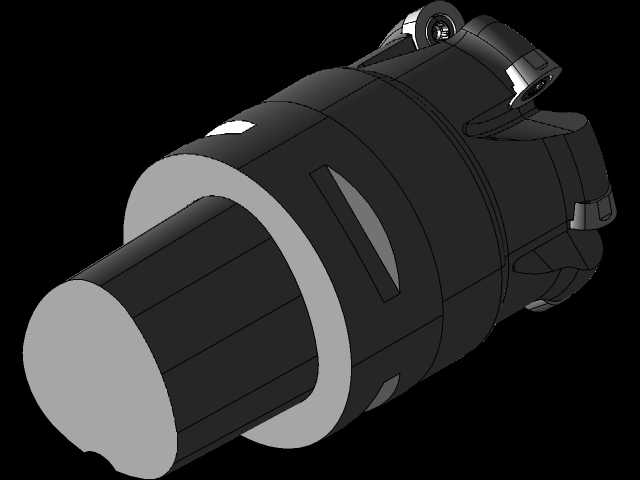

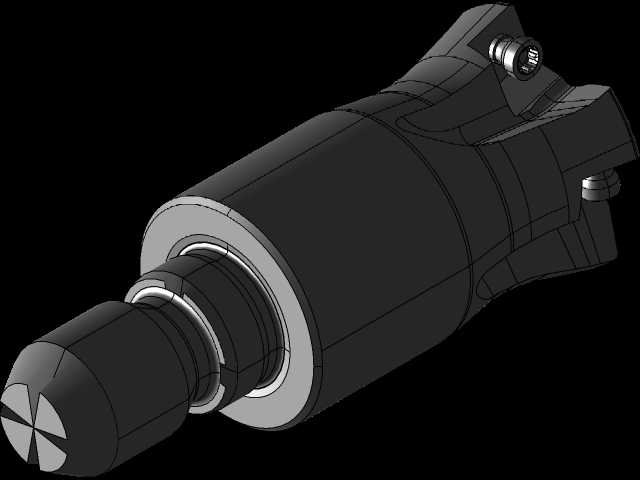

　　在数控铣削加工场景中，这类可转位方肩铣刀是平面铣削、台阶面加工、槽侧铣削工序里的核心执行部件，常见于立式加工中心、数控铣床的主轴端装夹，适配钢件、铸铁、不锈钢等多种常见金属材料的粗精加工工况。刀体采用整体合金工具钢材质做调质处理，表面做发黑防锈强化，圆柱柄部的直径公差严格控制在h6级别，保证和ER弹簧夹头、液压刀柄等主流装夹结构的配合精度，装夹后悬伸长度可根据加工深度调整，避免过长悬伸带来的振刀问题。刀体端部的刀片座采用精密磨削加工，每个定位面的平面度、垂直度公差控制在0.01mm以内，保证刀片安装后的位置精度，锁紧螺钉采用内六角梅花结构，拧紧力矩有明确的工艺要求，既保证刀片装夹稳固不窜动，又避免力矩过大损坏螺钉螺纹或刀片基体。

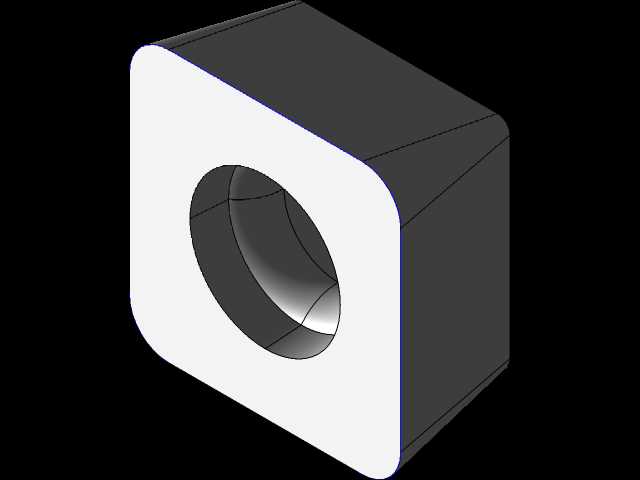

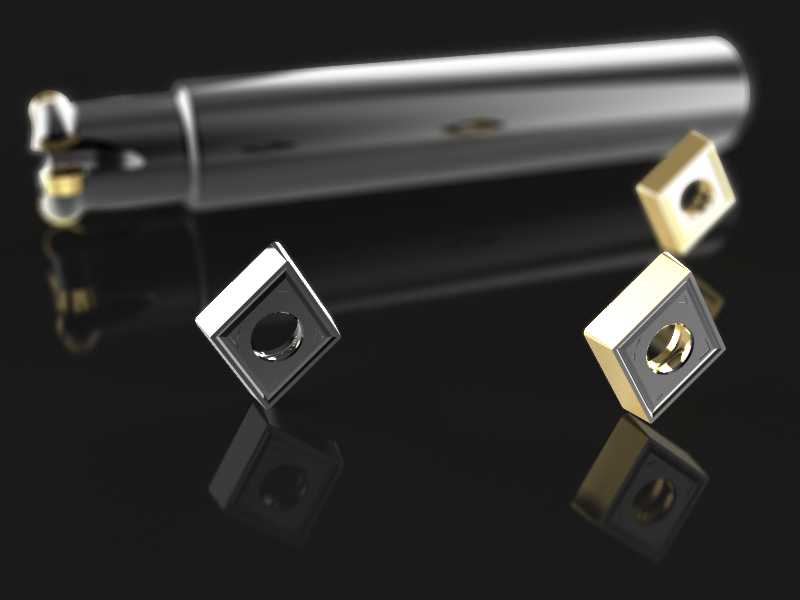

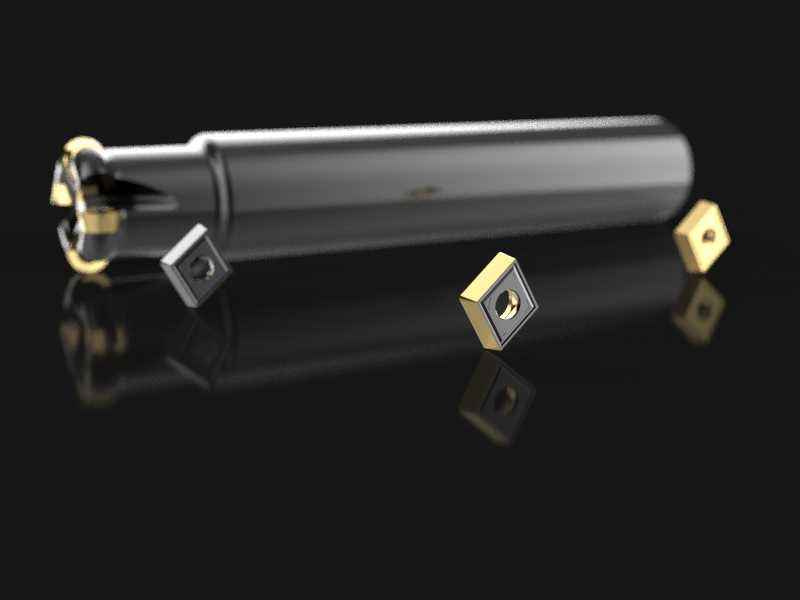

　　配套的正方形可转位刀片周边做了钝化处理，根据加工材料不同可选择不同涂层牌号，刀片四个切削刃均可轮换使用，单刃磨损后无需拆卸刀体，仅需松开螺钉转位即可继续使用，大幅减少换刀辅助时间，提升批量加工的生产效率。设计过程中首先要匹配机床主轴的接口规格，确定柄部尺寸和拉钉适配标准，再根据常用的切削宽度参数确定刀体的有效切削直径，刀片座的倾斜角度经过切削力仿真优化，保证切削过程中切屑能顺利排出，不会缠绕在刀体上刮伤已加工表面。刀体内部设计有内冷通道，连通主轴的中心出水结构，切削液可直接喷射到切削区域，带走切削热量同时冲离切屑，降低刀片的切削温度，延长刀具使用寿命。刀片的安装位置做了轴向和径向的精度补偿设计，即使刀片存在微小的制造公差，

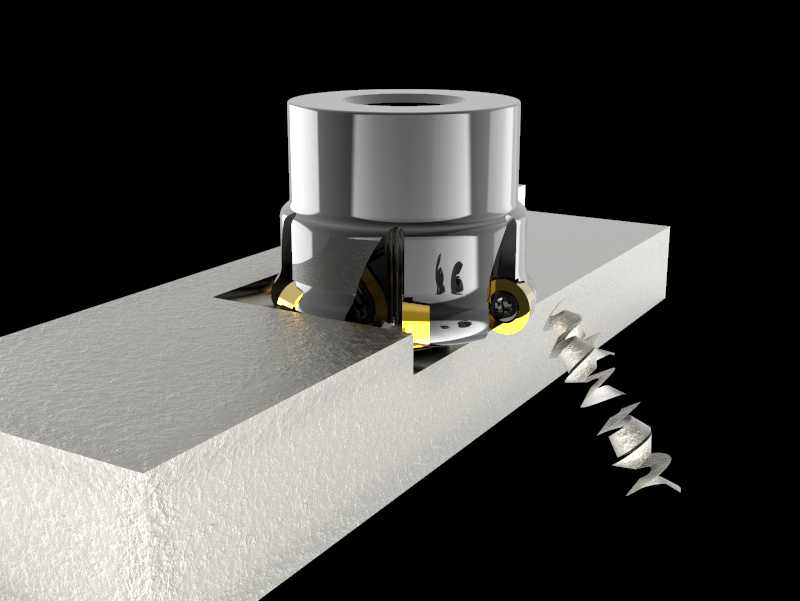

　　也能通过定位面的结构设计保证所有参与切削的刃口在同一回转平面上，避免单刃过载导致的崩刃问题。实际使用中，这类铣刀可完成90度方肩的铣削加工，无需后续清根工序，一次走刀即可满足台阶面的垂直度要求，在箱体类零件、模具钢料的开粗工序中应用广泛，刀体上的动平衡槽结构经过去重处理，可适配最高8000转每分钟的切削转速，满足高速铣削的动平衡要求，避免高速运转时的振动影响加工表面质量。刀体的总长设计兼顾了常见零件的加工深度需求，柄部的扁位结构可适配侧固式刀柄装夹，在重切削工况下提供更大的锁紧力，防止大进给切削时刀体打滑。刀片的断屑槽结构根据进给量范围做了差异化设计，粗加工用的大进给刀片断屑槽更宽更深，能容纳大切屑并引导其折断排出，精加工用的刀片断屑槽更细密，保证切屑细碎不划伤工件表面。
