地外天体表壤采样无挡板滚筒取料装置

　　这套取料装置核心面向地外天体无人探测的表层土壤采样作业场景，适配月球、火星、小行星等不同重力、表壤颗粒度差异较大的地外环境，核心功能是在探测车行进或机械臂定点作业过程中，完成表层松散岩土的连续采集、暂存与导流，为后续的样品封装、原位分析环节提供稳定的物料供给。

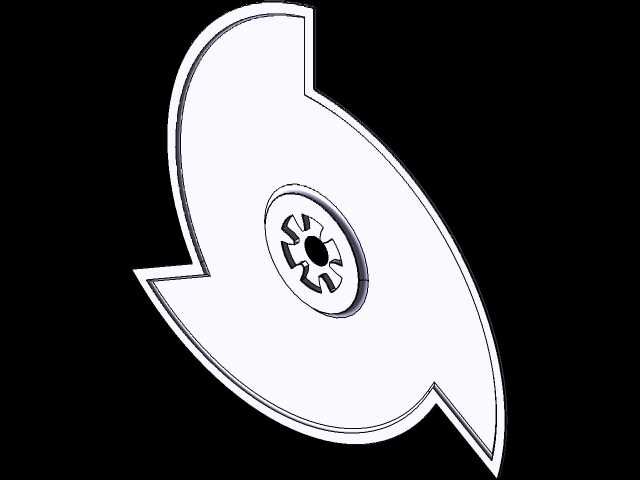

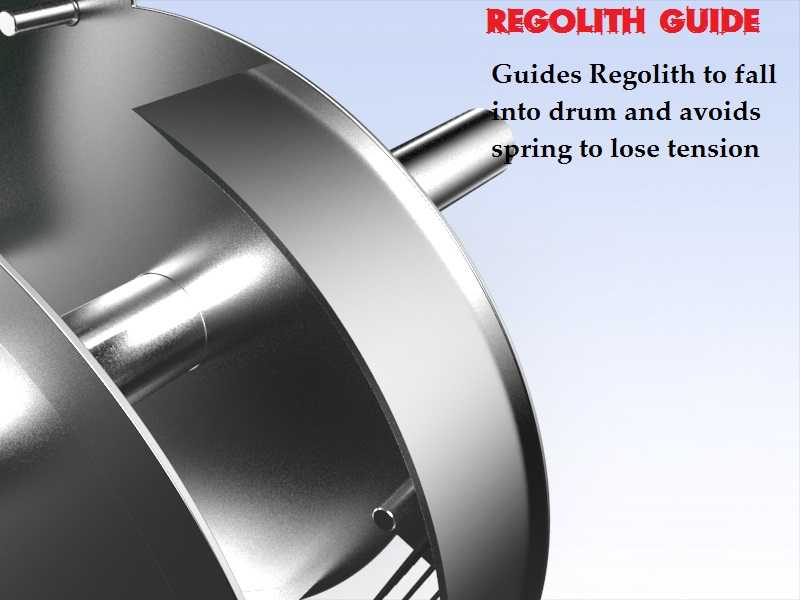

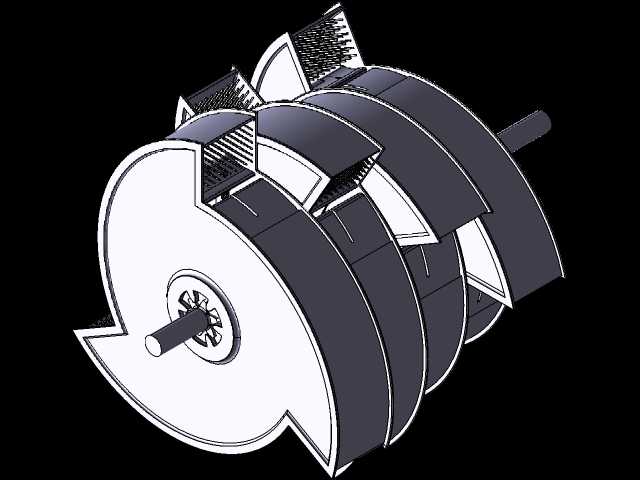

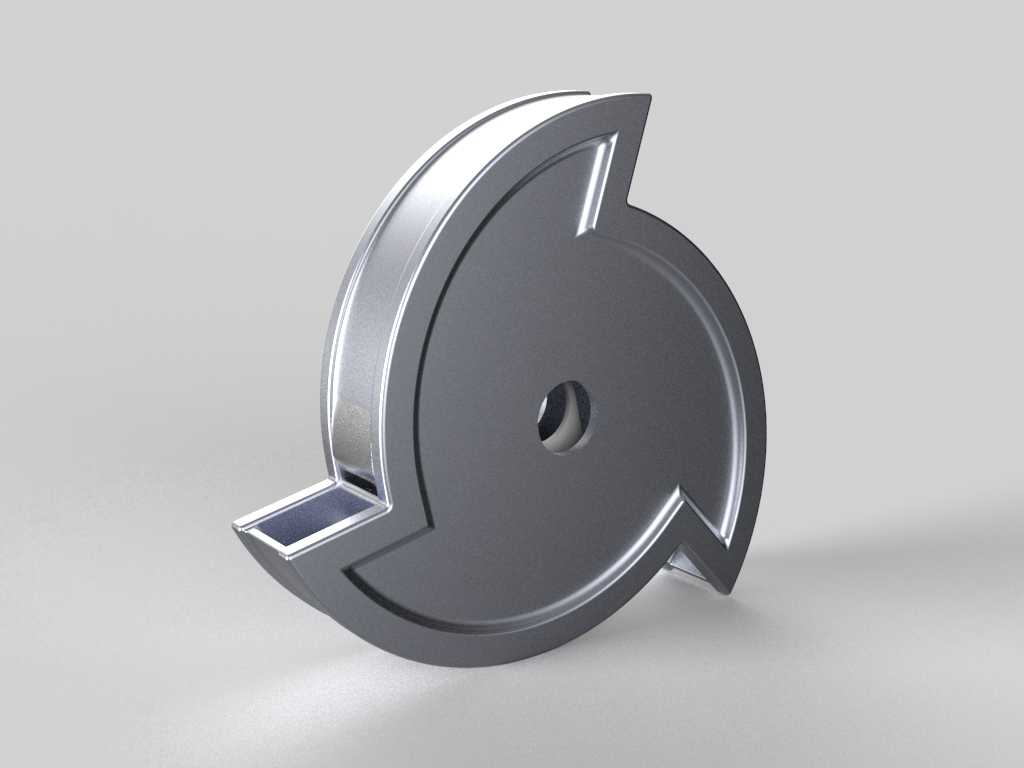

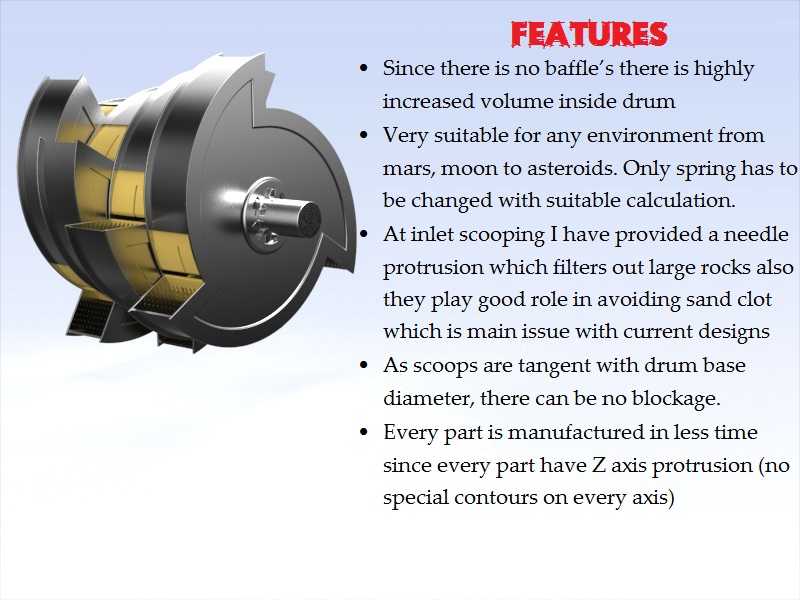

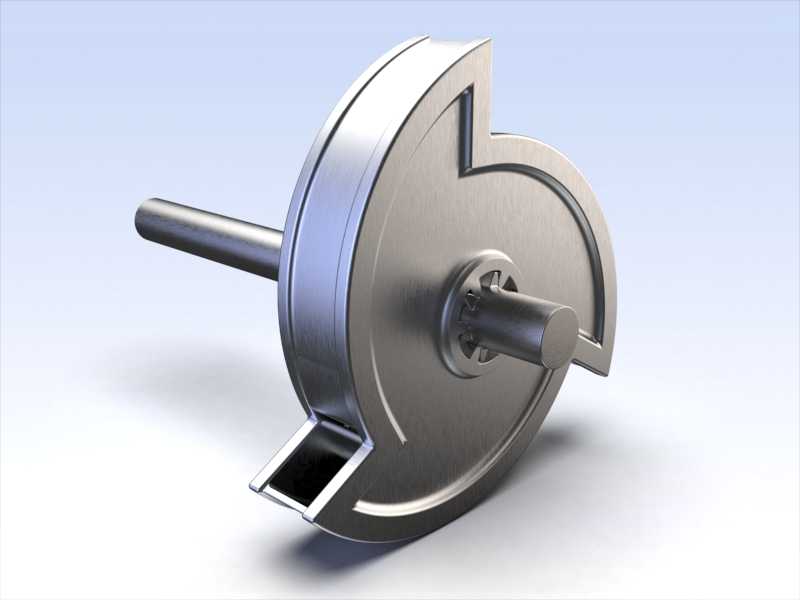

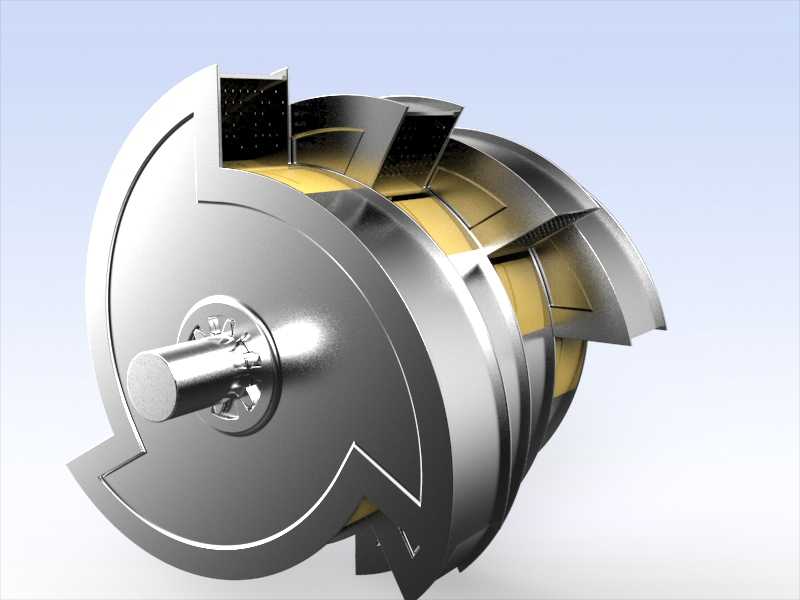

　　从结构设计逻辑来看，整套装置摒弃了传统取料滚筒内部的导流挡板结构，这一改动直接带来了滚筒内部有效容积的大幅提升，能够在单次采样作业中容纳更多表壤样本，减少采样作业的往复频次，对于地外探测任务中能源、作业窗口极其有限的场景而言，能够有效提升单次作业的采样效率。无挡板结构的另一重优势是从根源上消除了挡板与筒壁之间的卡料死角，配合铲斗与滚筒基圆直径相切的布局设计，表壤颗粒在滚筒转动过程中能够沿筒壁自然滑移，不会出现大颗粒卡滞导致的滚筒停转、采样失效问题。

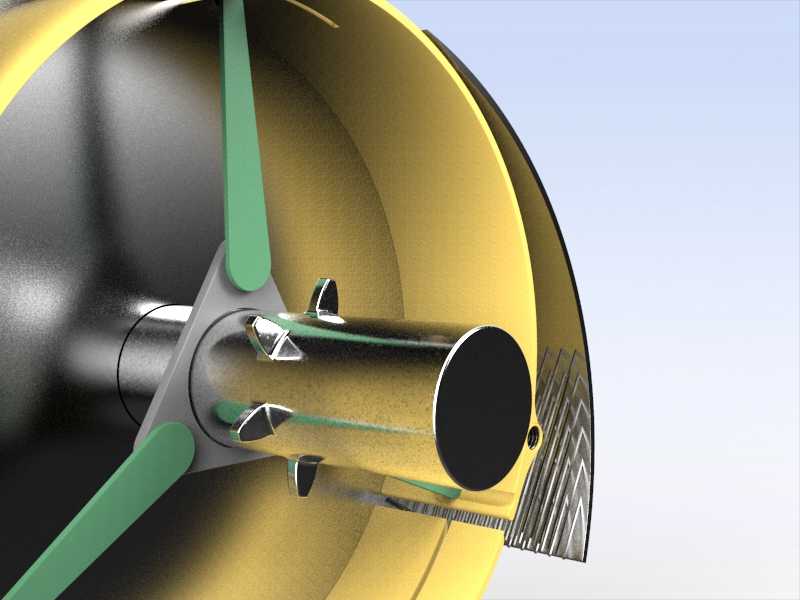

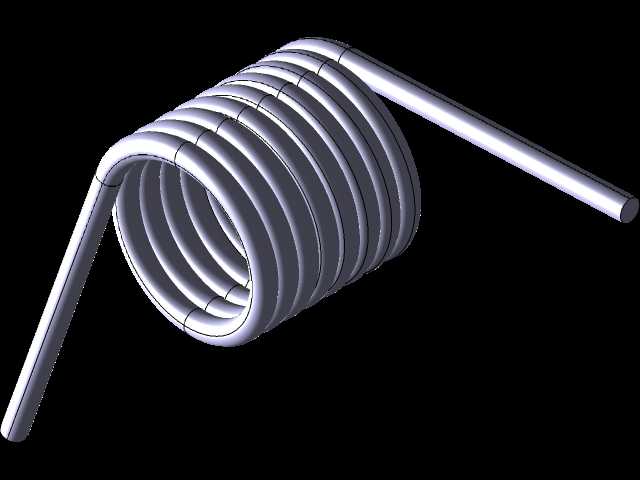

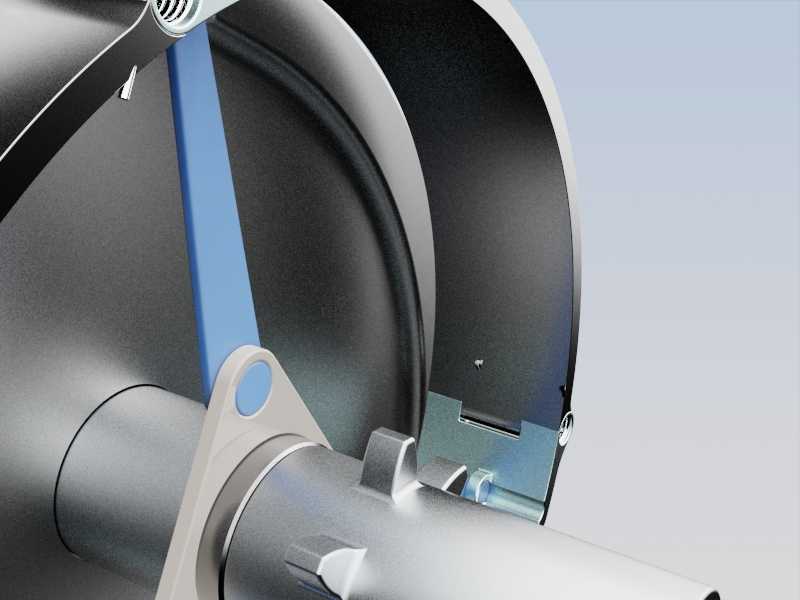

　　针对表壤在滚筒转动过程中的回落问题，设计中在铲料斗内部集成了适配表壤特性的单向阀结构，当滚筒转动至取料位铲入表壤后，单向阀在表壤重力与扭转弹簧的预紧力作用下自动闭合，避免滚筒抬升转动过程中已采集的表壤从铲料口洒落回落到星体表面；当滚筒转动至卸料位时，表壤重力克服弹簧预紧力推开单向阀，将采集到的表壤导流至后续的样品输送或存储结构中。扭转弹簧的参数可根据目标探测天体的重力加速度、表壤的堆积密度与内摩擦角做针对性匹配计算，无需改动整体结构即可适配不同天体的采样需求，大幅提升了结构的通用化程度。

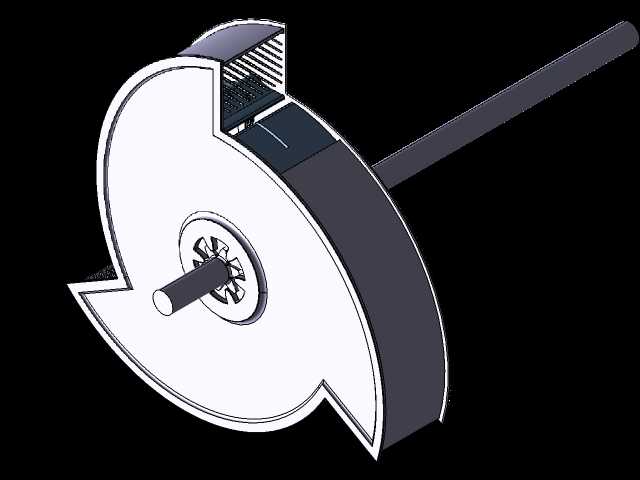

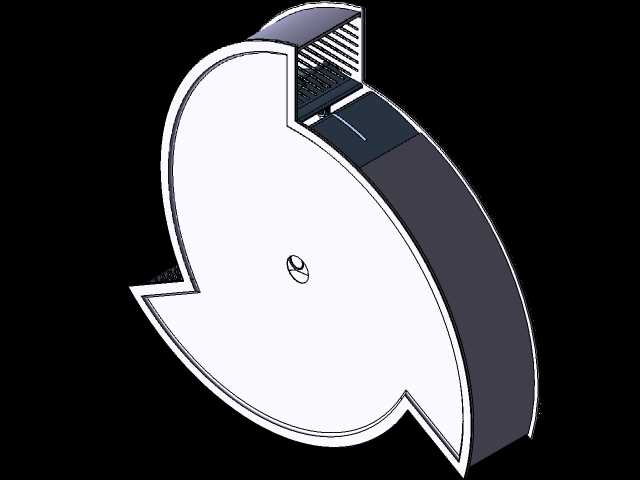

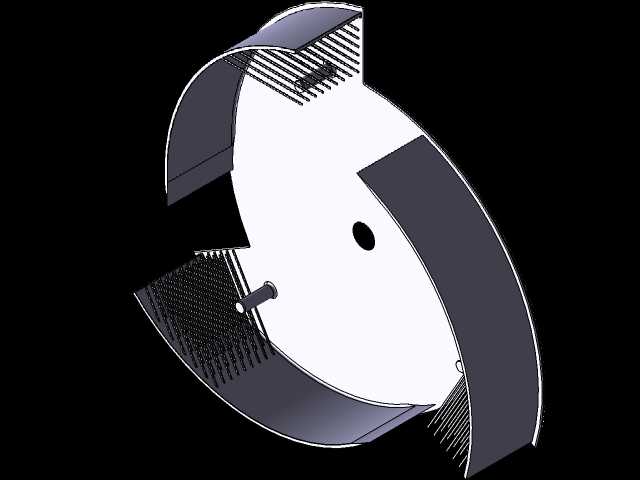

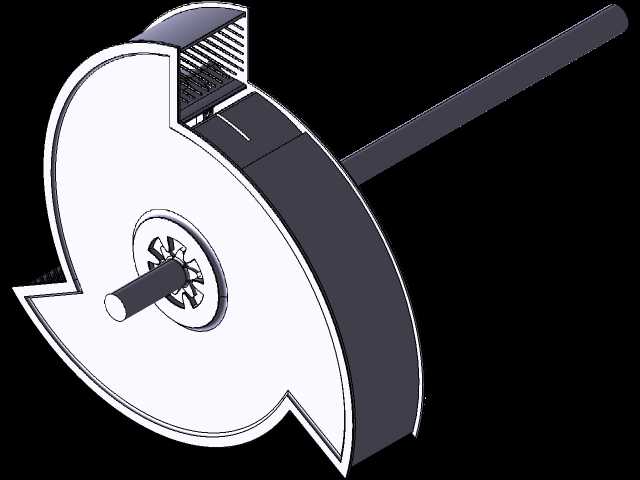

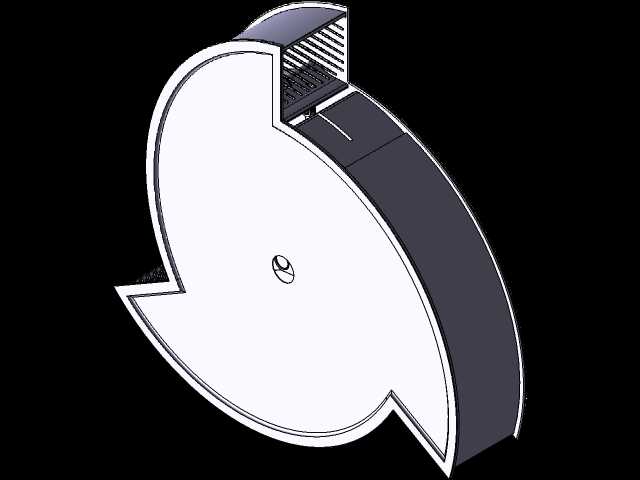

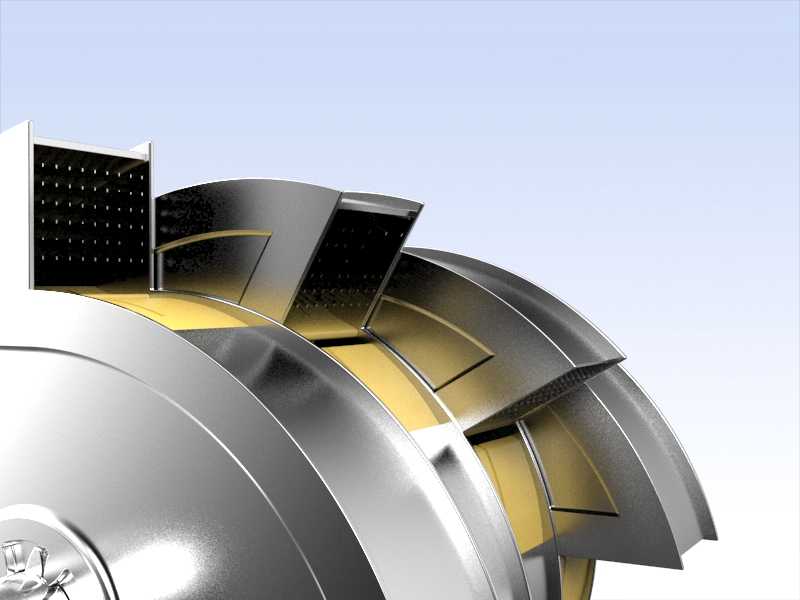

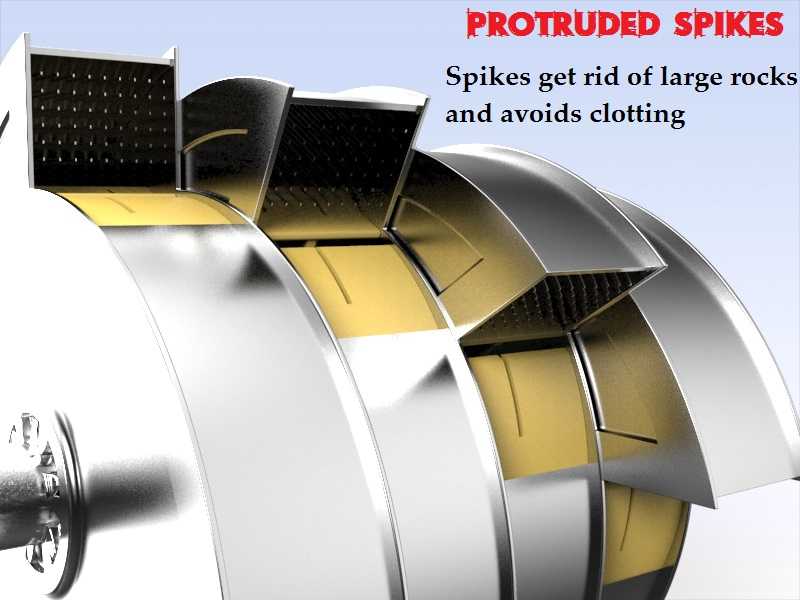

　　为了避免大尺寸岩石块进入采样系统造成后续输送、分析机构的卡滞损坏，在进料位置设计了针状凸起的过滤结构，能够在铲料过程中直接将尺寸超出设计阈值的岩石块筛分出去，仅允许符合粒径要求的表壤颗粒进入滚筒内部，从进料端就规避了大颗粒异物带来的系统故障风险。整套装置的所有结构特征均沿Z轴方向做等截面凸起设计，不存在多轴联动的复杂异形曲面轮廓，所有零部件的加工工艺性极佳，无论是采用金属切削加工还是3D打印成型，都能够在较短周期内完成制造，且加工精度容易保证，零部件的装配环节也无需复杂的工装夹具即可完成，能够有效降低装置的制造成本与装配难度。

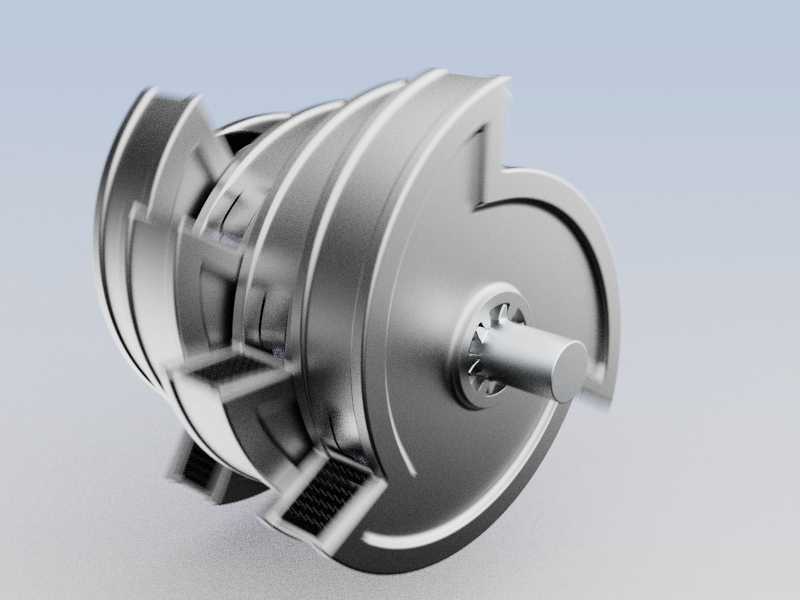

　　从安装边界与外形尺寸来看，整套装置的最大直径为450毫米，轴向总长度为300毫米，整体干重控制在4.55千克，内部有效容积可达19.82升，采样作业过程中可实现60%-63%的交叉填充率，能够满足多数地外表层采样任务的样本量需求。装置的动力输入端采用标准轴径的连接接口，可直接匹配探测车采样机械臂的旋转输出轴，无需额外设计转接结构即可完成安装固定，安装过程中仅需保证滚筒的转动轴线与采样作业面的平行度误差在允许范围内，即可保证采样作业的顺畅进行。

　　在实际作业过程中，滚筒沿固定方向连续转动，铲斗随滚筒转动依次切入表壤完成取料，经过滤后的表壤进入滚筒内部，随滚筒转动抬升后通过单向阀结构导流至卸料位置，整个作业过程无额外的开合、伸缩动作，结构可靠性极高，能够适应地外环境中极端温差、真空、强辐射的复杂工况，不会因为复杂的运动副结构出现低温卡滞、真空冷焊等常见的空间机构失效问题。
