便携式户外汽化煤油加热炉结构设计

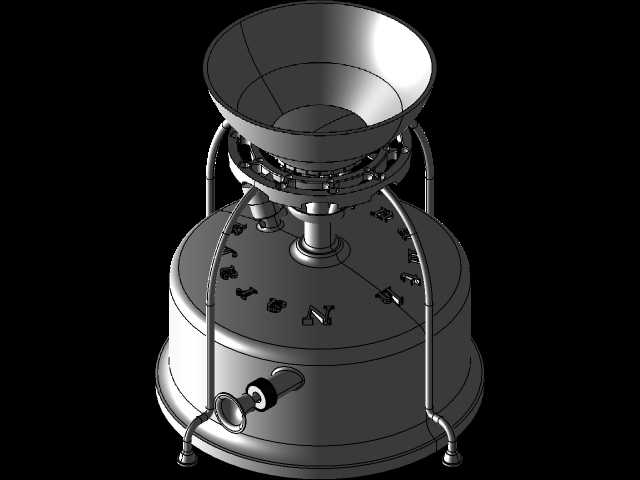

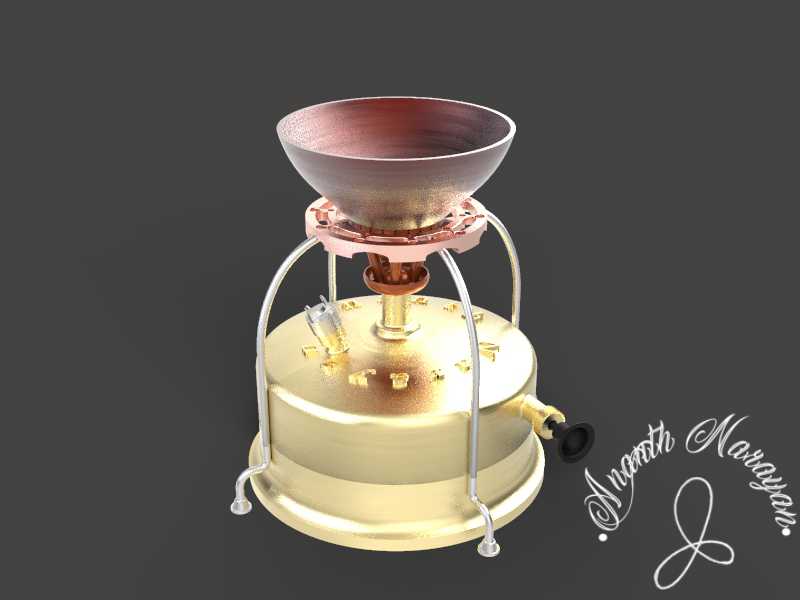

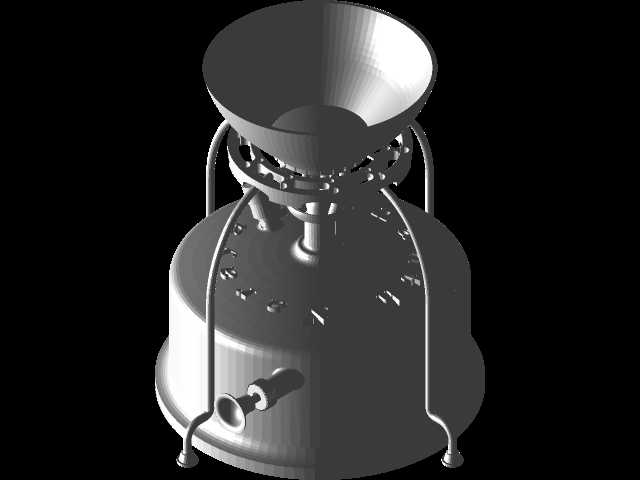

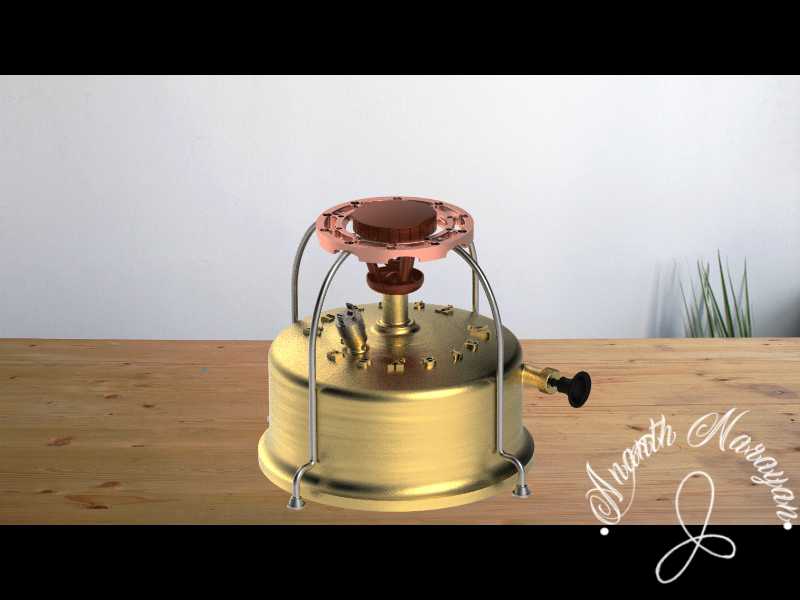

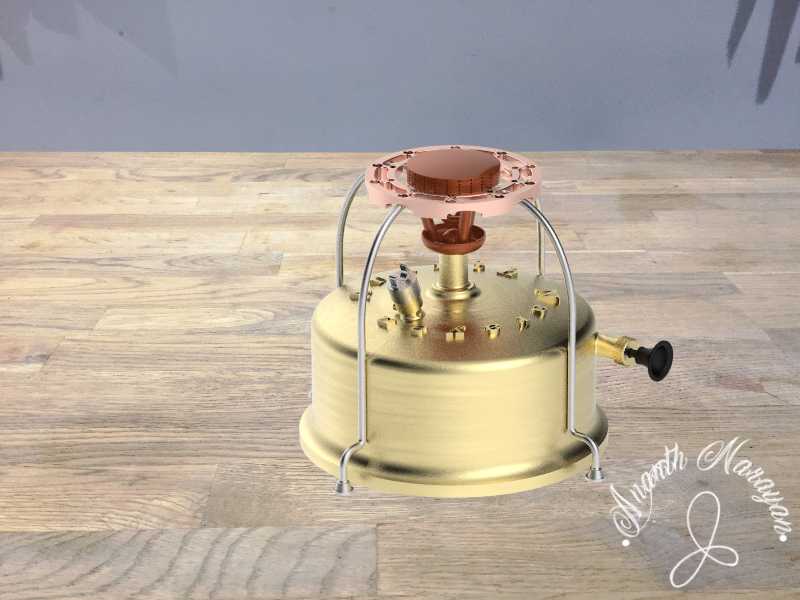

　　这款汽化式煤油加热装置，核心面向无可靠电力供应、高海拔低温环境下的户外作业、野外勘探、应急保障场景设计，也可适配户外露营、长途自驾的炊事加热需求，相比常见的燃气类炉具，煤油燃料获取门槛更低、储存运输安全性更高，在低温低压环境下燃烧稳定性更具优势，不会出现高海拔地区燃气罐压力不足、火力衰减的问题。整体结构采用分层式布局，底部为一体化冲压成型的黄铜材质储油基座，基座内部集成汽化管路、压力调节机构与预热流道，基座侧壁伸出的旋钮为油量调节阀，可通过旋转开度精准控制煤油供给量，从而实现火力大小的线性调节，基座底部做了卷边加厚处理，既提升了放置时的结构稳定性，也能避免炉体放置时剐蹭承载台面，基座外径控制在120mm区间，

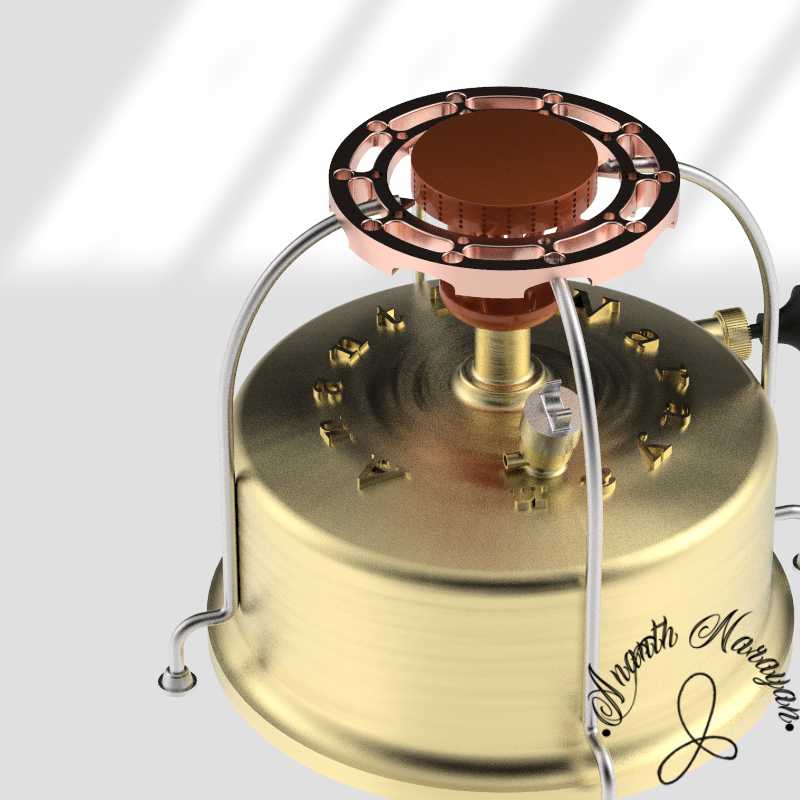

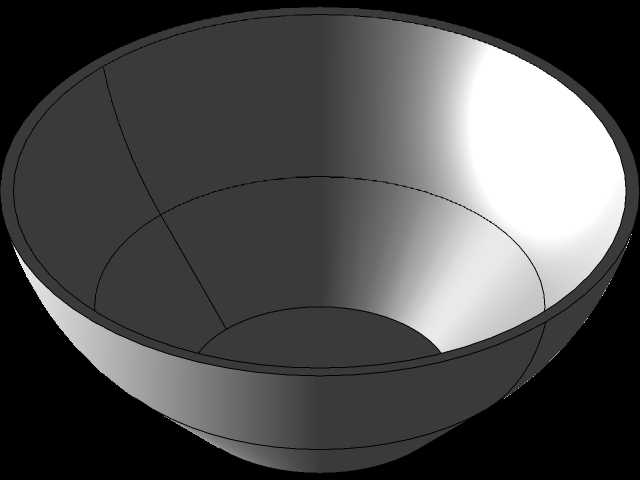

　　整体高度不超过160mm，空载重量控制在800g以内，可直接收纳进常规户外装备包的侧袋，不会占用过多储物空间。基座上方通过三根对称分布的不锈钢金属支架支撑上部的燃烧碗与锅具承载架，支架采用直径3mm的304不锈钢线材弯折成型，底部通过铆接结构与储油基座固定，每根支架底部都设置了硅胶防滑脚垫，放置在不平整的岩石、木质台面时也能保持稳定，不会出现侧滑倾覆的风险；支架上部的承托结构做了外翻卡位设计，可适配直径100mm到220mm区间的锅具、水壶，不管是单人用的小钛杯还是多人用的露营套锅都能稳定放置，不会出现滑落问题。上部的燃烧碗采用紫铜旋压成型，紫铜材质的导热效率更高，能够在预热阶段快速将液态煤油汽化，保证燃烧充分性，

　　减少燃烧过程中的黑烟与积碳产生，燃烧碗与下部汽化管路采用螺纹连接，可拆卸清理长期使用产生的积碳，维护难度极低。设计过程中重点考量了燃烧安全边界，储油基座与上部燃烧区域之间设置了隔热铜垫，能够隔绝燃烧区域的热量向下传递，避免基座内部煤油温度过高产生超压风险，基座上还集成了隐形式泄压阀，当内部压力超过安全阈值时会自动泄压，不会出现爆燃风险。实际使用时，仅需在预热槽内注入少量煤油点燃预热，待汽化管路温度达到煤油闪点后，打开调节阀即可实现持续稳定燃烧，满油状态下可持续燃烧4-6小时，火焰温度最高可达900℃，可满足快速烧水、炖煮炊事的需求，即使在-20℃的低温环境、3000m以上的高海拔区域，也能保持稳定的燃烧功率，不会出现断火、

　　火力不足的问题。结构建模过程中，所有配合面均做了公差匹配设计，螺纹连接部位预留了密封件安装槽位，可通过耐油橡胶密封圈实现油路密封，避免煤油渗漏风险，所有外露的金属边缘都做了倒圆角处理，不会在携带、使用过程中划伤使用者，支架的弯折角度经过反复校核，在保证支撑强度的前提下尽可能降低结构重量，同时兼顾折叠收纳的兼容性，后续可拓展折叠支架结构进一步缩小收纳体积。油路设计上采用了负压自吸式汽化结构，不需要额外的加压装置即可实现煤油的自动供给汽化，减少了易损部件数量，提升了装置的长期使用可靠性，即使在复杂的户外环境下出现小的磕碰，也不会轻易出现油路故障，整体结构无复杂电子元器件，全机械结构的设计让装置的环境适应性更强，可在高湿度、高粉尘的恶劣环境下正常工作，不需要特殊的维护保养，仅需在长期存放时清理干净燃烧碗内的积碳、排空储油腔内的剩余煤油即可。
