本田GL1100 Keihin VB48化油器浮式套件结构

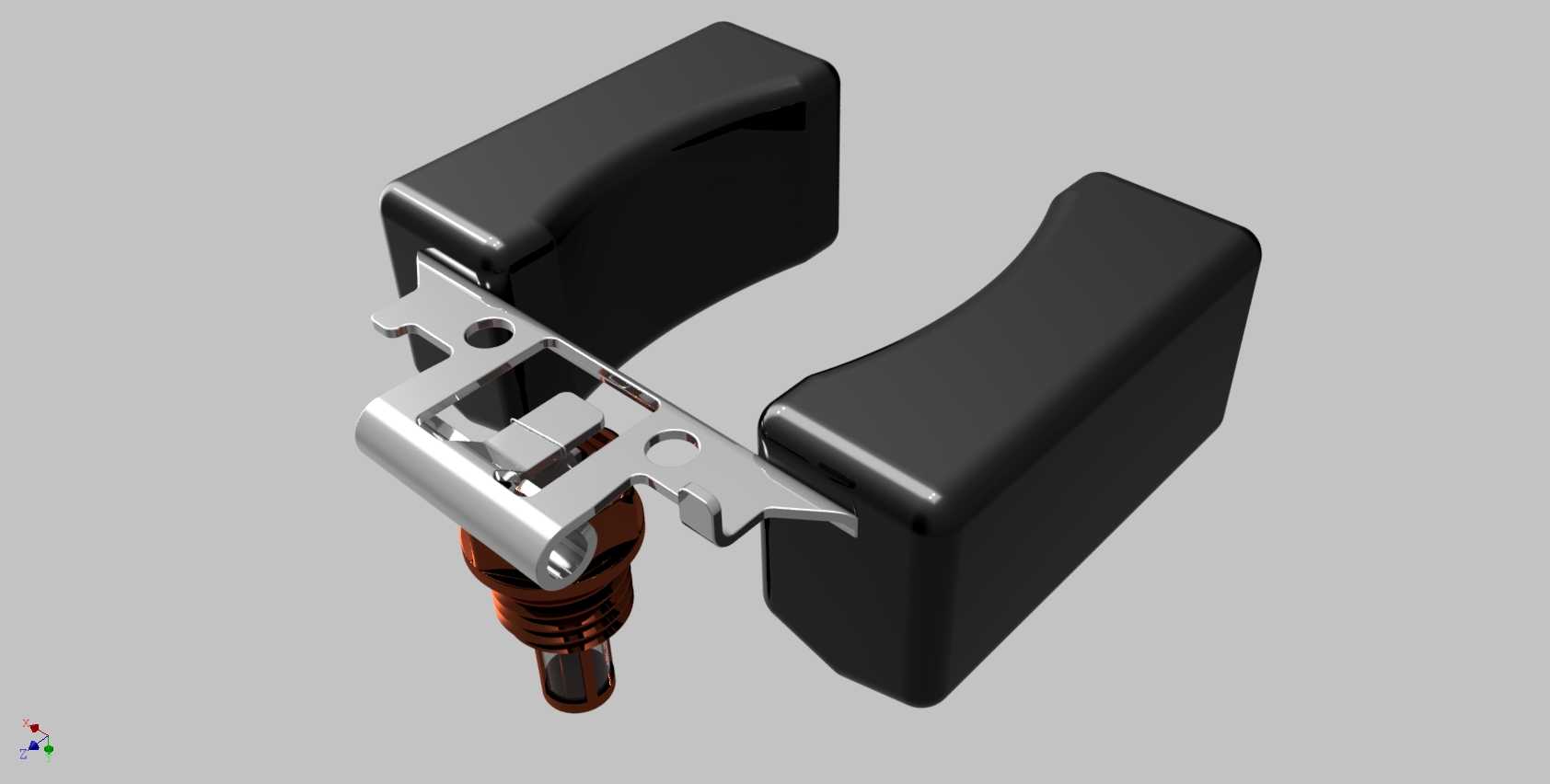

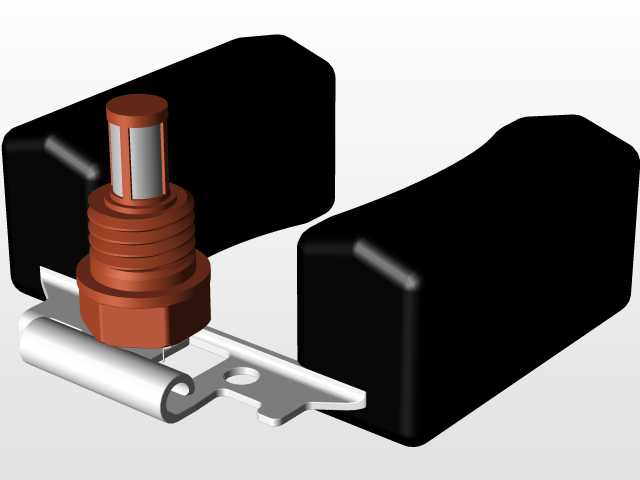

　　这套浮式组件是大排量摩托车化油器供油系统的核心功能部件，直接对应本田GL1100车型搭载的Keihin VB48系列化油器腔体，负责在发动机不同工况下稳定油腔内部的燃油液面高度，避免因车辆倾斜、颠簸、油门开度快速变化时出现的供油过浓或过稀问题。从结构组成来看，组件分为浮子主体、铰接金属支架、针阀联动卡扣三个核心部分，浮子主体采用耐燃油腐蚀的硬质闭孔发泡材质外覆高强度耐磨壳体，表面做了圆弧过渡处理，避免在浮子室上下浮动时与腔体内壁产生卡滞，两个对称布置的浮块通过中间的金属连接架形成U型整体结构，重心经过配平设计，即使车辆在弯道中产生30度以内的侧倾，浮子也能保持水平姿态，不会误触发针阀关闭动作。

　　金属支架部分采用冲压成型的不锈钢薄板制作，厚度控制在0.8mm，既保证足够的结构刚度避免长期使用产生形变，又能尽可能降低组件整体重量，减少浮子升降动作的迟滞量；支架上的铰接孔做了翻边强化处理，与化油器腔体内的固定销轴配合间隙控制在0.1mm以内，既保证转动灵活，又不会因间隙过大产生液面波动。前端的针阀卡扣结构直接与化油器进油针阀的尾部联动，当浮子室燃油液面上升到设定高度时，浮子浮力通过杠杆臂传递到针阀，顶住进油口切断燃油补给，当液面下降时浮子随之下落，针阀在燃油压力作用下开启，补充消耗的燃油，整个杠杆的传动比经过反复调校，能将液面波动范围控制在±1mm以内，保证各个转速区间的混合气浓度稳定。从安装边界来看，

　　整套浮式组件的最大外轮廓宽度为48mm，刚好适配VB48化油器的浮子室内部腔体尺寸，安装时仅需要将支架上的铰接孔对准腔体内的固定销轴推入，再卡入针阀尾部的卡槽即可完成装配，不需要额外的紧固件，日常维护拆解时也不需要专用工具，直接取出销轴就能完成浮子组件的更换或清洁。在实际使用场景中，这类浮式组件直接影响发动机的启动性能、怠速稳定性以及全油门工况的动力输出，如果浮子出现破损渗油，会导致浮子重量增加，油腔液面过高，混合气过浓出现火花塞淹缸、油耗异常升高的问题；如果铰接支架出现形变，会导致浮子行程受限，液面过低，大油门时供油不足出现动力断顿。设计过程中需要重点考虑浮子的浮力储备，通常要保证浮力能达到针阀关闭压力的1.5倍以上，

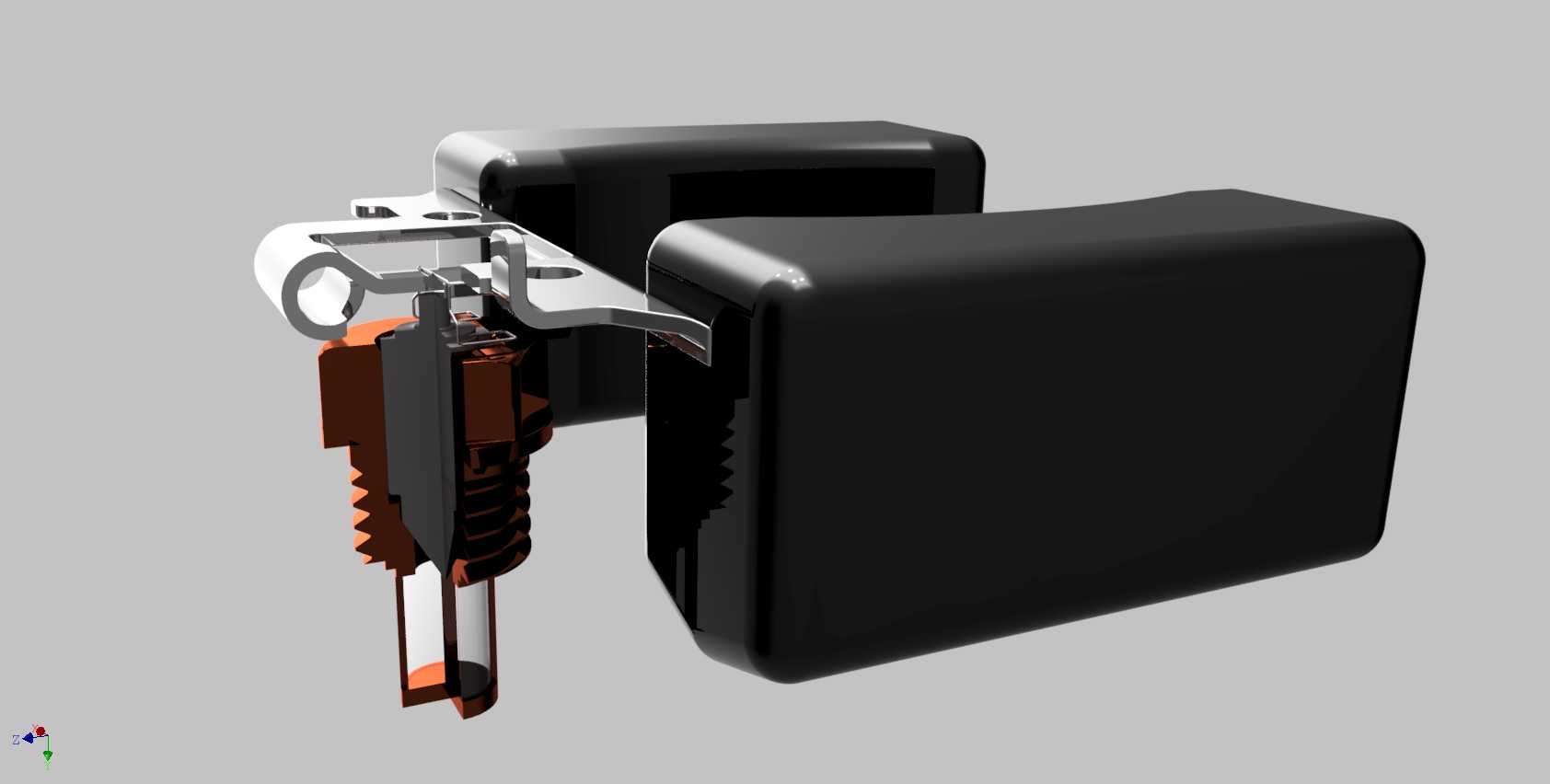

　　避免在燃油泵供油压力出现小幅波动时，针阀无法完全关闭导致溢油；同时浮子的升降行程要和浮子室的安全液面高度匹配，最高液面要低于浮子室密封垫的位置3mm以上，避免车辆倾斜时燃油从溢流管漏出。金属支架的冲压折弯角度需要严格控制公差，折弯角度偏差超过1度就会导致液面设定高度偏差超过2mm，直接影响化油器的供油特性，因此支架成型后需要经过专用检具的角度校验，合格后才能和浮子块组装成整套组件。浮子块的外壳材质需要耐受长期的燃油浸泡，不会出现溶胀、开裂的问题，通常选用耐油ABS或者PBT材质，和内部的发泡芯层结合牢固，不会出现分层脱落的情况。在三维建模过程中，需要重点还原铰接位置的配合间隙、杠杆臂的传动角度、浮子块的外形轮廓与重心位置，才能准确模拟浮子在不同液面高度下的动作状态，为化油器的供油特性仿真提供准确的模型基础，也能为后续的配件替换、故障排查提供直观的结构参考。
