本田GL1100摩托车化油器喷油嘴结构

　　该零件为老式大排量摩托车化油器系统内的燃油喷射核心构件，主要适配本田GL1100系列1980款车型搭载的Keihin化油器组，同时可兼容VB48系列业余改装喷气式燃油供给方案，在整车燃油供给链路中承担精准计量燃油喷量、将雾化燃油导入进气歧管与空气混合形成可燃混合气的关键作用，直接决定发动机不同工况下的空燃比匹配精度，影响怠速稳定性、油门响应速度与全负荷动力输出表现。

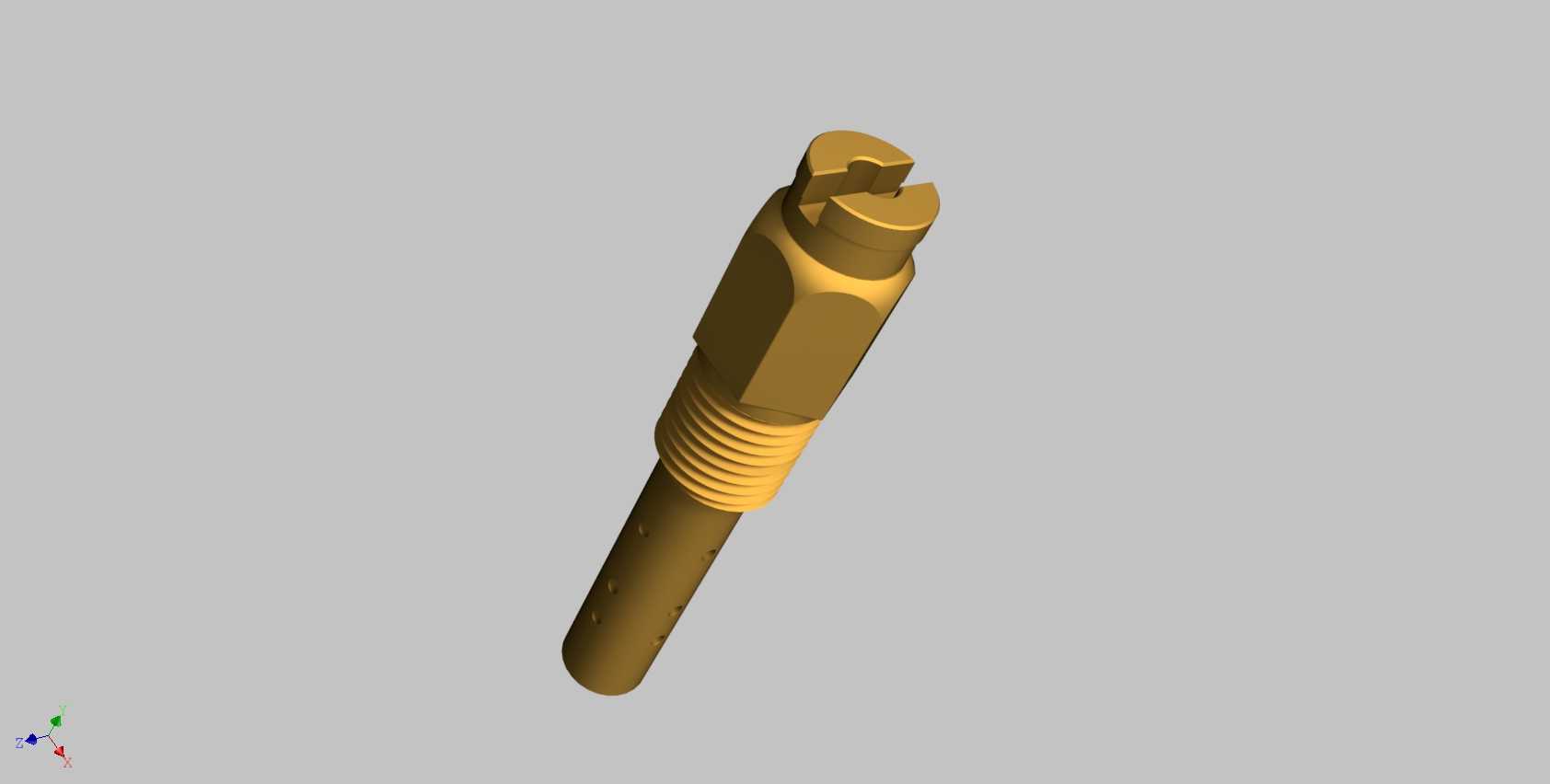

　　从结构设计逻辑来看，零件整体采用长轴类阶梯布局，顶端设置开槽式锁紧结构，对应化油器本体上的安装卡位，装配时可通过专用工具卡入顶端槽位完成拧紧固定，无需额外设计外六角受力面即可满足安装扭矩要求，同时顶端开槽还可作为燃油通流的辅助进气缺口，在高转速工况下引入少量空气辅助燃油初步破碎雾化。顶端下方设置六角受力段，作为大扭矩拧紧时的备用受力位，应对长期使用后零件与化油器本体粘连的拆卸场景，避免顶端开槽受力变形导致零件报废。六角段下方为外螺纹连接段，螺纹规格匹配化油器本体上的安装内螺纹，螺纹段长度经过精准计算，拧紧后零件伸入化油器油腔的深度恰好处于主量孔出油位的正上方，既不会过深阻挡燃油流出，也不会过浅导致燃油喷溅偏离进气道中心。螺纹段下方为光轴导向段，表面做光滑处理，装配时可顺着化油器安装孔的导向面滑入，避免螺纹段刮伤安装孔内壁的密封面，光轴段上分布的径向小孔为空气补偿孔，可根据发动机进气负压自动引入适量空气，在燃油流出的瞬间将油束冲散为细小油滴，提升雾化效果，不同孔径的补偿孔对应不同的工况补偿区间，设计时经过多轮台架标定，确保中低转速小油门开度下混合气不会过浓，高转速大油门开度下不会出现供油不足的贫油问题。光轴段最底端为锥形收窄结构，可减少零件伸入进气道后对气流的阻挡作用，降低进气阻力，同时锥形面可引导雾化后的燃油顺着气流方向扩散，避免油滴附着在进气道壁面形成油膜导致供油滞后。

　　从安装边界来看，零件总长度控制在适配化油器安装腔的深度范围内，最大外径位于六角段位置，装配后六角段完全沉入化油器本体的沉孔内，不会突出于化油器外表面干涉周边的油门拉线、负压管路布置；螺纹段的螺距采用细牙设计，密封性能更好，无需额外加装密封垫片即可避免燃油从安装螺纹缝隙渗漏，同时细牙螺纹的调节精度更高，若需要微调喷油嘴伸入深度，每旋转一圈的进给量更小，可实现更精细的喷油量匹配。零件表面采用镀彩锌处理，既可以抵御汽油长期浸泡带来的腐蚀问题，也可以降低表面粗糙度，减少燃油在零件表面的附着残留，避免长期使用后积碳堵塞空气补偿孔。

　　在实际维修与改装场景中，该零件的磨损通常出现在顶端锁紧槽与螺纹段，若锁紧槽被工具拧滑牙，会导致零件无法正常拆卸，此时可通过夹持下方六角段完成拆卸；若空气补偿孔被积碳堵塞，会导致怠速不稳、加速无力等故障，可通过专用通针疏通后继续使用，无需整体更换化油器，大幅降低老式车型的维修成本。针对业余改装场景，可通过打磨光轴段的锥形角度、微调空气补偿孔的孔径来调整喷油量与雾化效果，匹配改装后的高流量空滤、排气系统带来的进气量变化，无需更换主量孔即可实现空燃比的初步调整，是老式化油器摩托车改装中常用的调整点位。建模过程中需要重点关注各段的同轴度公差，若螺纹段与光轴段同轴度偏差超过0.05mm，装配后会出现偏斜，导致燃油喷射方向偏离进气道中心，造成各缸混合气不均匀、发动机怠速抖动的问题；顶端锁紧槽的对称度公差也需要控制在0.03mm以内，避免拧紧时受力不均导致槽口崩裂。
