带开关与信号发送功能的车用恒温控制装置

　　在车用动力系统的冷却循环回路里，这类集成开关与信号发送模块的恒温装置，承担着介质通断控制、温度状态反馈、回路流量调节的核心作用，区别于传统单一蜡式节温结构，它把电控触发、信号输出、管路连接的功能整合在同一阀体上，适配国六阶段动力总成对冷却系统精细化管控的需求。从实际装车场景来看，该装置布置在发动机出水总管与散热器进水管的衔接位置，周边需要预留出电气接头插拔、管路卡箍紧固的操作空间，建模时已经把安装边界做了明确约束：阀体两侧的硬管接口同轴度公差控制在0.1mm以内，端部的法兰安装面平面度不超过0.05mm，避免装车后出现密封面渗漏、管路装配应力过大的问题。

　　设计层面优先考虑了介质流动的阻力特性，阀体内部的流道做了圆弧过渡处理，没有直角突变结构，冷却液在额定流量下的压损控制在8kPa以内，不会额外增加冷却水泵的工作负荷。集成的开关组件采用侧置布局，操作拨杆的转动行程预留了15度的冗余量，拨杆表面做了防滑纹理处理，方便维保人员在机舱狭小空间内完成手动通断操作，不会和周边的线束、管路产生运动干涉。信号发送模块布置在阀体下部的凸台位置，接头采用标准两针防水结构，防护等级达到IP67，能够适应机舱内高湿、高振动、温度交变的恶劣工作环境，模块内部的温度传感元件直接和流道内的冷却液接触，温度采集响应时间不超过2秒，能够把实时水温信号同步传递给整车ECU，为喷油策略、风扇转速调节提供数据支撑。

　　从结构细节来看，阀体主体采用铸铝材质，壁厚均匀控制在3.5mm左右，既满足1.5倍工作压力下的强度要求，又能把整体重量控制在合理范围，符合动力总成轻量化的设计方向。管路接口的密封槽尺寸严格匹配常用的O型圈线径，槽口做了倒角处理，装配时不会割伤密封圈，长期工作在-40℃到125℃的温度区间内也不会出现密封失效问题。装置上的两个电气接头分别对应开关状态信号和温度传感信号，线束走向在建模时已经做了预留，接头出线方向和阀体轴线呈30度夹角，方便线束固定，避免车辆运行过程中线束和阀体产生摩擦破损。

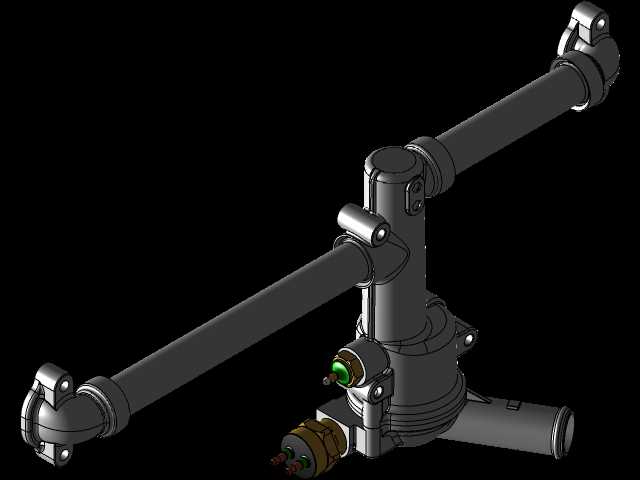

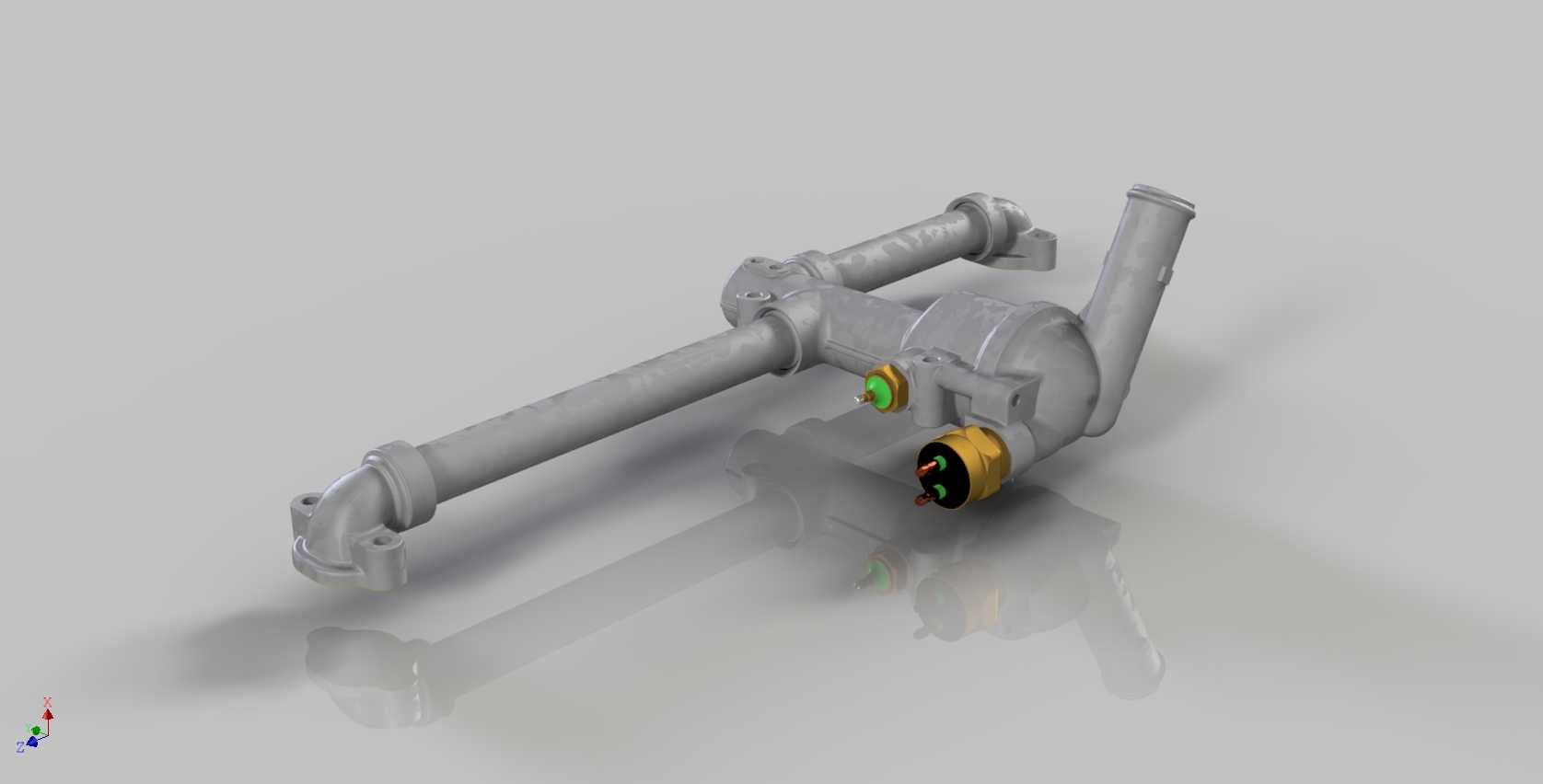

　　在三维建模过程中，所有配合面的公差都按照整车级装配要求做了标注，运动部件的干涉检查覆盖了全行程状态，不会出现开关拨杆转动时碰擦阀体、接头安装时和周边零部件空间冲突的问题。对于做冷却系统匹配的工程师来说，这个模型可以直接导入系统仿真软件，用于流阻计算、热管理策略验证；对于结构设计人员来说，模型里的安装孔位、接口尺寸、边界轮廓都可以直接作为周边零部件布置的参考依据，减少重复测绘的工作量。实际装车验证阶段，这类集成式恒温装置相比传统分散布置的节温器、水温传感器、手动开关，能够减少3个管路连接点，降低渗漏风险，同时缩短装配工位的操作时间，符合量产环节的工艺要求。装置的外部轮廓没有尖锐棱角，所有棱边都做了R2以上的圆角处理，既避免装配过程中划伤操作人员，也能减少应力集中点，提升阀体的抗疲劳强度，在发动机台架振动试验中，能够承受1000小时的交变振动载荷不出现结构损坏、信号中断的问题。
