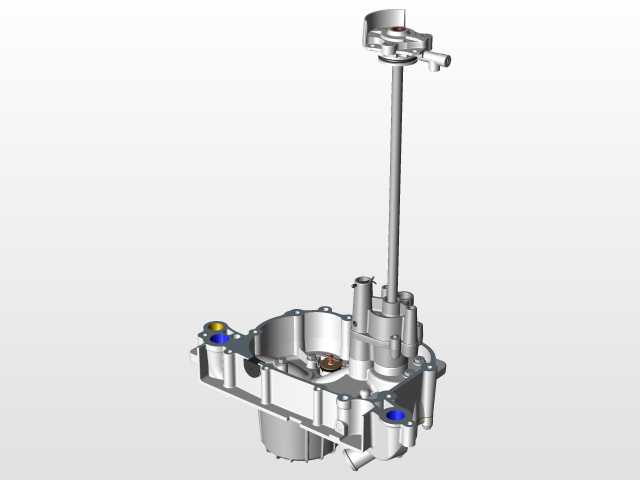

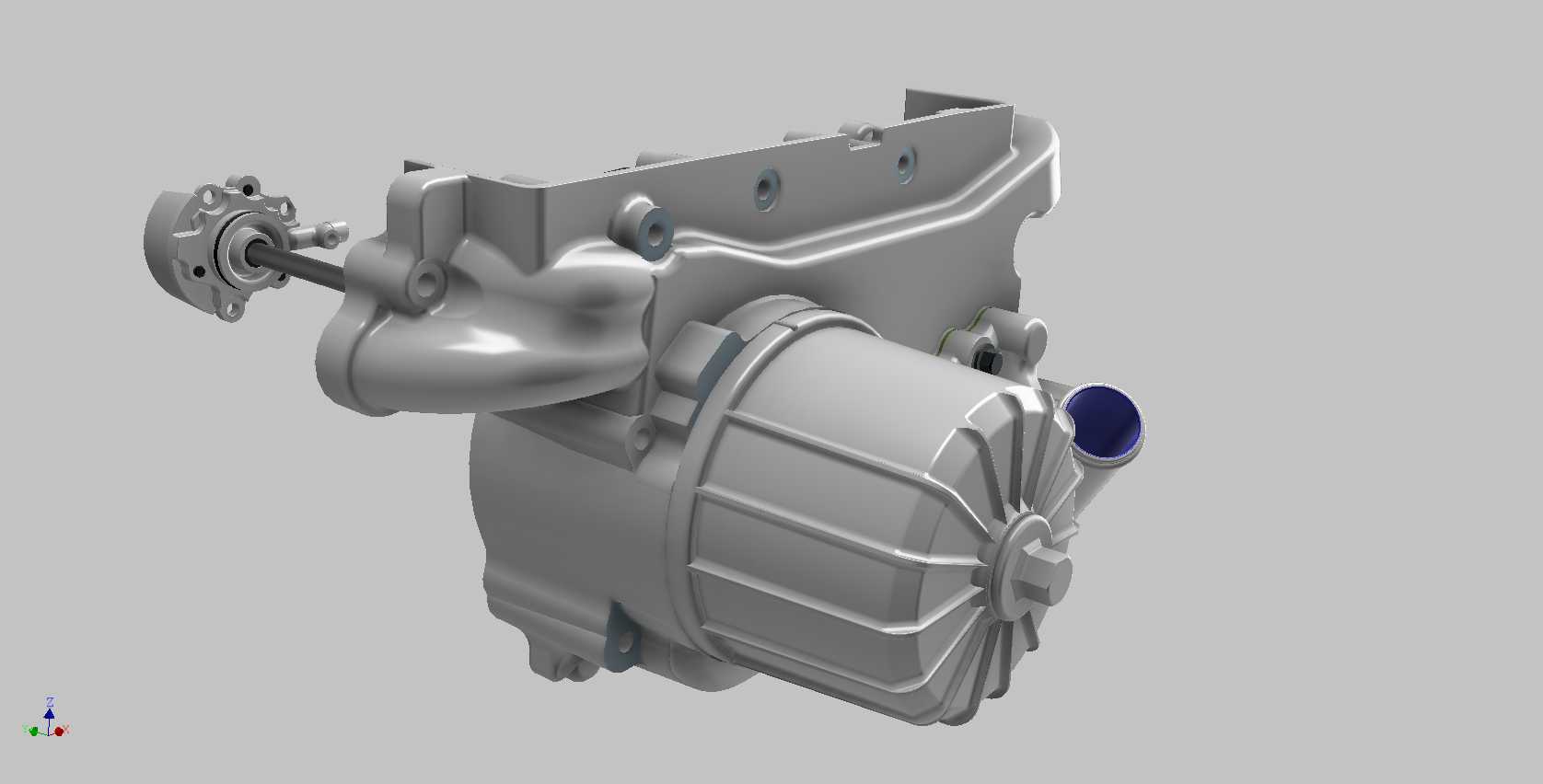

本田GL1100摩托车机油滤清器安装基座结构

　　在大排量摩托车动力总成的润滑回路设计中，机油滤清器的安装基座是衔接缸体主油道、外置滤清元件与周边附属部件的核心结构，本次呈现的结构对应本田GL1100车型1980款迭代版本的机滤安装位更新设计，其结构合理性直接决定润滑系统的密封可靠性、维护便捷性与运行稳定性。从实际装车场景来看，该结构集成于发动机侧盖总成之上，所处位置需要同时避让发动机左侧的启动电机壳体、上方的气门室盖边角、下方的离合器操纵拉索走位，以及车架主梁的安装间隙，因此在建模阶段就需要严格匹配整车总布置的边界尺寸：基座向外突出的最大距离控制在78mm以内，避免与车架立管发生运动干涉；机滤接口的中心轴线与发动机缸体结合面呈12度仰角，

　　既保证保养时机油不会顺着缸壁流淌污染散热鳍片，也能给机滤拆装扳手预留足够的操作空间，不需要拆卸周边其他覆盖件即可完成滤芯更换作业。从功能特性上看，该基座并非单一的滤芯连接接口，而是集成了多重油路功能：内部打通了主油道来油的进油腔，机油从缸体主油道进入基座环形进油槽后，均匀流向滤清器滤芯的外侧，经过滤纸过滤后的洁净机油通过基座中心的回油孔直接通向曲轴主轴承供油道，同时在中心回油道位置设计了内置式旁通阀安装位，当冷启动机油粘度较高或者滤芯堵塞导致压差超过0.12MPa时，旁通阀自动开启，未经过滤的机油直接进入主供油道，避免运动副出现干磨故障；基座侧面还预留了机油压力传感器的安装螺纹孔，螺纹规格为M10×1.25，密封端面设计了1.

　　5mm深度的紫铜垫圈沉台，保证传感器安装后的高压密封性能，不会出现机油渗漏问题。在设计思路层面，该结构充分考虑了大排量水平对置发动机的振动特性：基座与缸体的连接采用了6颗M8的内六角螺栓，螺栓孔位围绕机滤接口呈非均匀分布，对应缸体上的加强筋位置，避免螺栓拧紧后基座出现应力变形导致密封面翘曲；基座与缸体的结合面采用了整体式耐油橡胶密封垫，密封垫的截面为异形结构，在油路通孔位置设计了双层密封唇边，即使发动机长期运行出现轻微的热胀冷缩，也能保证密封面不会出现渗油问题；基座外侧的电机连接位与机滤基座采用一体化铸造成型，减少了零件数量，同时将启动电机的定位凸台直接设计在基座上，保证电机输出轴与启动惰轮的中心距公差控制在±0.05mm以内，

　　降低启动机构的啮合噪音。从安装边界的细节来看，机滤安装接口采用了行业通用的3/4-16UNF统一螺纹，接口端面设计了直径62mm的密封胶圈压合面，压合面的平面度要求控制在0.02mm以内，保证旋装式机滤安装后橡胶密封圈能够均匀受压，不会出现偏磨导致的漏油问题；基座上的启动电机安装位设计了两个直径8.5mm的螺栓过孔，孔位中心距为92mm，电机安装止口的直径为60mm，配合深度为8mm，能够保证电机安装后同轴度满足齿轮传动的要求；基座上部的两个传感器安装孔分别对应温度传感器与通气接头，孔位周边设计了高度3mm的挡油凸台，避免保养时机油溢出流到发动机线束接头上引发老化问题。在实际维修与改装场景中，该结构的三维数模能够为维修技师提供清晰的装配关系参考，也能为改装大流量机滤、加装机油冷却器的改装方案提供准确的接口尺寸与位置数据，避免改装过程中出现干涉、密封失效等问题；对于结构设计从业者而言，该结构的集成化设计思路、多部件安装位的公差匹配、振动工况下的密封设计都具备较高的参考价值，尤其是在紧凑动力单元的附属部件集成设计中，如何在有限的空间内兼顾油路功能、安装维护性与结构强度，该结构给出了非常成熟的工程解决方案。
