本田GL1100摩托车机油滤清器滤芯结构

　　在大排量摩托车的润滑系统设计中，机油滤清器是保障动力单元长期稳定运行的核心元件，本次呈现的滤芯结构适配本田GL1100车型的润滑回路，直接参与发动机运转过程中的机油清洁循环。从实际装车场景来看，该滤芯安装于发动机缸体下部的机油滤清器座内，属于定期更换的损耗类配件，每次车辆做保养换油时需同步更换，避免滤芯堵塞导致机油旁通阀常开，未经过滤的机油直接进入摩擦副造成轴瓦、活塞环等部件的异常磨损。

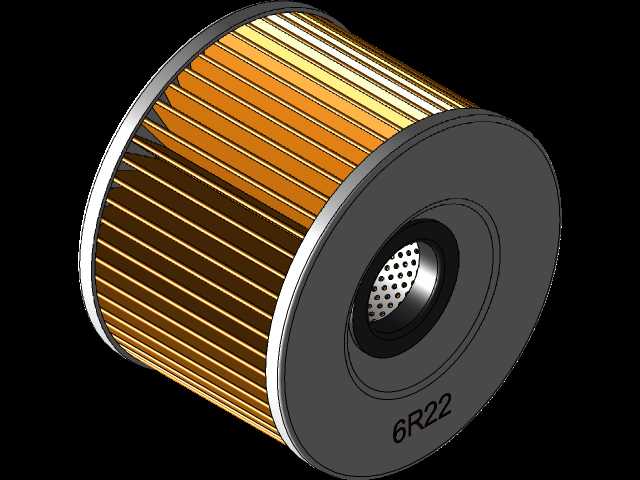

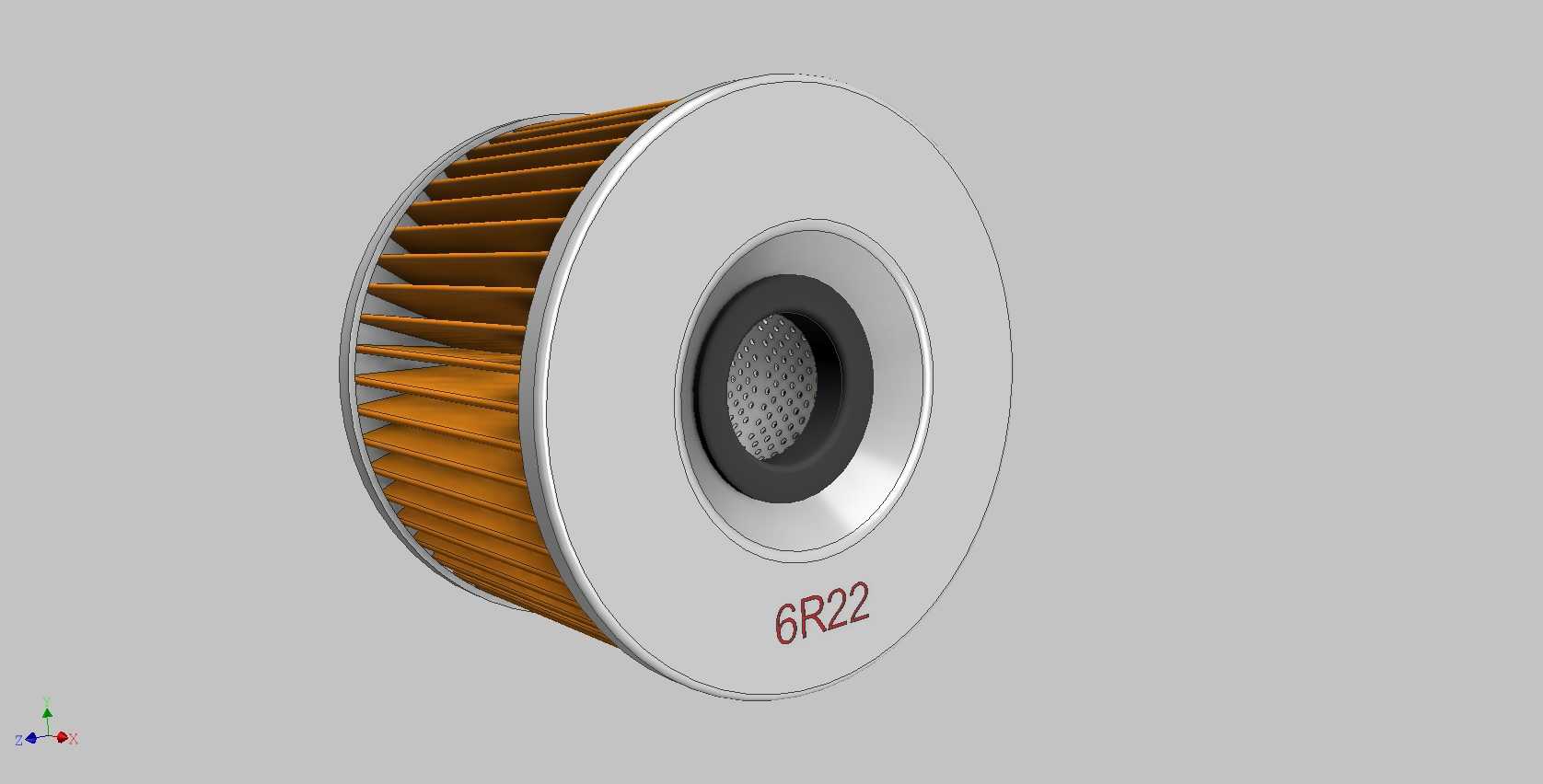

　　从功能特性上看，该滤芯采用褶皱式滤纸作为核心过滤介质，滤纸折数经过匹配计算，在有限的筒状空间内最大化过滤面积，保证机油通过时的流量满足高转速工况下的润滑需求，同时可以截留机油中携带的金属磨屑、积碳颗粒、油泥杂质，过滤精度适配摩托车发动机的配合间隙要求，避免大颗粒杂质进入曲轴、凸轮轴等精密配合面。滤芯两端采用密封端盖结构，其中一端设置中心通孔，与机油滤清器座的出油口对接，端盖边缘的密封胶圈在安装压紧后形成密封，防止未经过滤的机油从旁侧缝隙短路进入清洁油路。端盖表面标注的标识用于安装时的型号识别，避免维修时错装不匹配的滤芯型号。

　　设计过程中首先要匹配发动机的机油流量参数，根据润滑系统的机油泵排量、额定工作压力，计算滤芯的有效通流面积，滤纸的折高、折距都经过反复校核，既要保证足够的容污能力，延长滤芯的更换周期，也要控制机油通过滤芯时的压力降在合理范围内，避免冷启动时机油粘度大导致滤芯前后压差过大冲坏滤纸。滤芯的中心设置金属支撑网，在滤纸内侧提供径向支撑，避免机油压力作用下滤纸出现变形、破损，外侧的护网则可以在安装、运输过程中保护褶皱滤纸不受外力挤压变形。

　　从安装边界尺寸来看，该滤芯为筒状回转体结构，外径尺寸适配原车滤清器座的安装腔内径，中心孔的直径与座体的出油凸台尺寸匹配，端盖的密封槽位置与胶圈尺寸对应，安装时按照规定扭矩拧紧滤清器外壳后，胶圈的压缩量控制在合理区间，既保证密封性能，也不会因为压缩量过大导致胶圈老化失效或者拆卸困难。滤芯的轴向长度完全适配原车的滤清器外壳内部空间，不会出现安装后外壳无法拧紧或者滤芯轴向间隙过大导致工作时窜动的问题。

　　在实际维修替换场景中，该结构的滤芯不需要改动原车的任何安装结构，直接替换原厂件即可完成保养作业，滤纸的耐温、耐油特性满足摩托车发动机机油的工作温度范围，不会因为长期接触高温机油出现滤纸腐烂、密封胶圈溶胀失效的问题。建模过程中完整还原了滤纸的褶皱形态、端盖的密封结构、中心支撑网的网孔特征，可用于维修保养的结构认知、配件生产的尺寸参考，也可作为摩托车润滑系统教学的演示模型，帮助从业者理解机油滤清器的工作原理与安装匹配要点。
