立式支架式水过滤处理装置结构设计

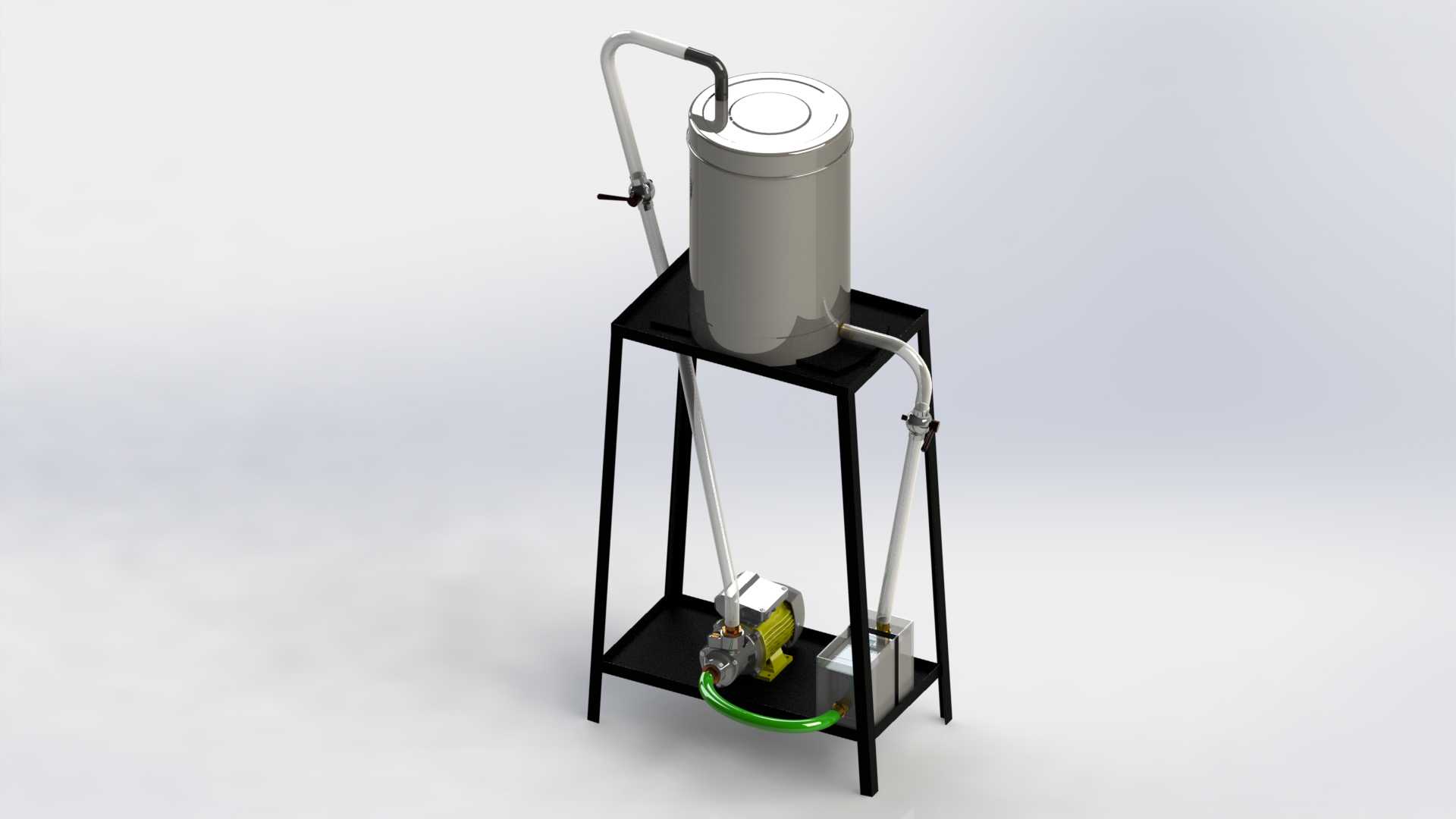

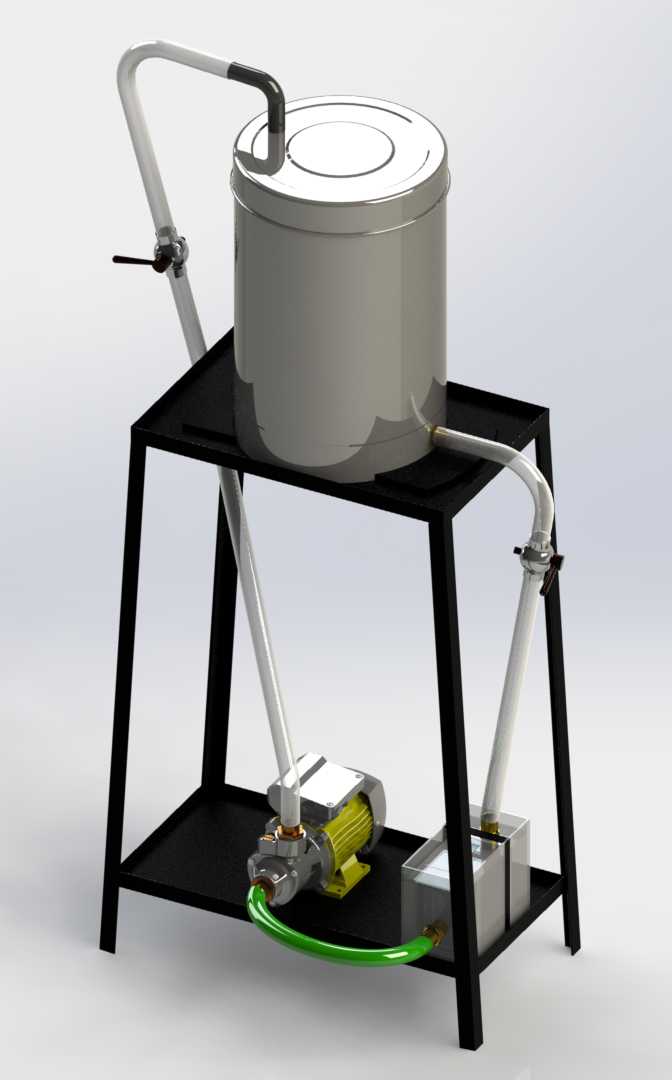

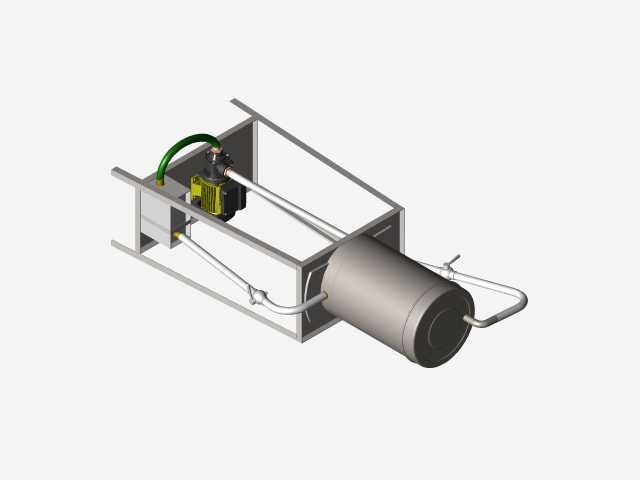

　　这套水过滤装置的三维结构，是面向小型水处理场景做的落地化设计，日常在小型实验室水处理单元、作坊式生产用水预处理、户外临时供水净化点位都能见到同类型结构的应用，核心作用是通过罐内滤料截留水体中的悬浮杂质、大颗粒污染物，完成进水的初步净化，为后续深度处理环节提供合格的进水条件，也可单独作为简易供水的终端过滤单元使用。从结构布局来看，整套装置采用立式分层机架设计，黑色方管焊接成型的双层支架作为承载主体，上层框架用来承装圆柱形过滤罐体，下层预留的开放式空间用来布置输送泵、管路阀组以及附属电控组件，这种上下分层的布局一方面能最大化压缩设备的平面占地面积，适配狭小的安装空间，另一方面利用罐体与下层泵组的高度差，

　　能在停机状态下让罐体内残留的水体靠自重完成部分排空，减少滤料浸泡变质的风险。过滤罐体采用立式圆柱结构，顶部做了快开式密封端盖设计，端盖边缘预留了密封槽用来装填密封圈，无需复杂工具即可开盖完成内部滤料的更换、罐体内部的冲洗维护，罐体侧壁上下位置分别开设进水、出水接口，进水接口设置在罐体上部靠近端盖的位置，进水时水流沿罐体内壁切线方向流入，避免直冲滤料层造成滤料乱层，影响过滤精度，出水接口设置在罐体下部靠近锥底的位置，出水前经过滤料层的全程截留，保证出水的杂质含量符合设计要求。管路系统的设计充分考虑了现场操作的便利性，罐体顶部引出的带阀门弯管是排气支路，设备初次启动或者滤料反冲洗之后，打开这个阀门就能排掉罐体内积存的空气，

　　避免气阻造成泵组空转、流量不足的问题；罐体下部连接泵组的管路做了硬管加软管的组合衔接，靠近泵组进出口的位置用绿色柔性软管连接，一方面可以抵消泵组运行时产生的振动，避免振动直接传递到罐体和机架造成管路焊缝开裂、接口漏水，另一方面也能补偿加工和装配时产生的尺寸误差，降低零件的加工精度要求，减少装配难度。机架底部的四个支脚做了平垫支撑结构，安装时可以通过在支脚垫调整垫片的方式找正设备水平，避免罐体倾斜造成内部滤料层厚度不均，出现水流短路、过滤效果下降的问题；机架下层的泵组采用卧式安装，通过螺栓固定在下层机架的安装板上，泵组的进出水轴线和对应的管路接口保持同轴，减少管路的弯折阻力，提升输送效率。设计过程中对安装边界做了明确的限定，

　　整套设备的平面占地尺寸控制在0.5平方米以内，整体高度不超过1.6米，常规的室内门洞、小型货运电梯都能顺利通过，不需要拆分运输；设备周围预留的操作空间只需要在正面留出0.4米的宽度，就能完成阀门操作、滤料更换、泵组检修等日常维护动作，非常适合空间紧张的安装场景。在细节结构上，罐体和机架的接触位置加装了橡胶减震垫，既可以避免罐体和金属机架硬接触造成的防腐层破损，也能进一步阻隔泵组运行时传递到罐体的振动，减少管路接口的疲劳损伤；所有管路的弯头都采用大曲率半径的弯管结构，减少流体在管路内的局部阻力，降低泵组的扬程损耗，提升整套设备的运行效率。这套结构没有做冗余的复杂设计，所有部件的选型和布局都围绕实用、易维护、低成本的核心需求，对于做小型水处理设备设计、流体管路布局的工程人员来说，结构里的分层布局、减震衔接、操作位预留的思路都有实际的参考价值，建模时对每个部件的装配关系、干涉位置都做了校验，能直接用来做方案演示、结构改型的基础参考。
