本田GL1100变速箱传动链轮结构

　　在大排量摩托车的动力传动系统中，变速箱输出端的传动链轮承担着将变速机构输出扭矩稳定传递至末端传动的核心作用，这款适配本田GL1100机型的变速箱链轮，是整套变速传动链路中衔接主轴输出与次级传动的关键承载部件。从实际装车场景来看，该链轮安装于变速箱输出轴端，与离合器从动侧的动力输出结构配合，工作时需要承受发动机输出端经变速齿比放大后的交变冲击载荷，尤其是在车辆急加速、挡位切换、重载爬坡的工况下，链轮齿面与传动链啮合过程中会持续承受接触应力与剪切力，因此其结构设计直接关系到整套传动系统的可靠性与使用寿命。

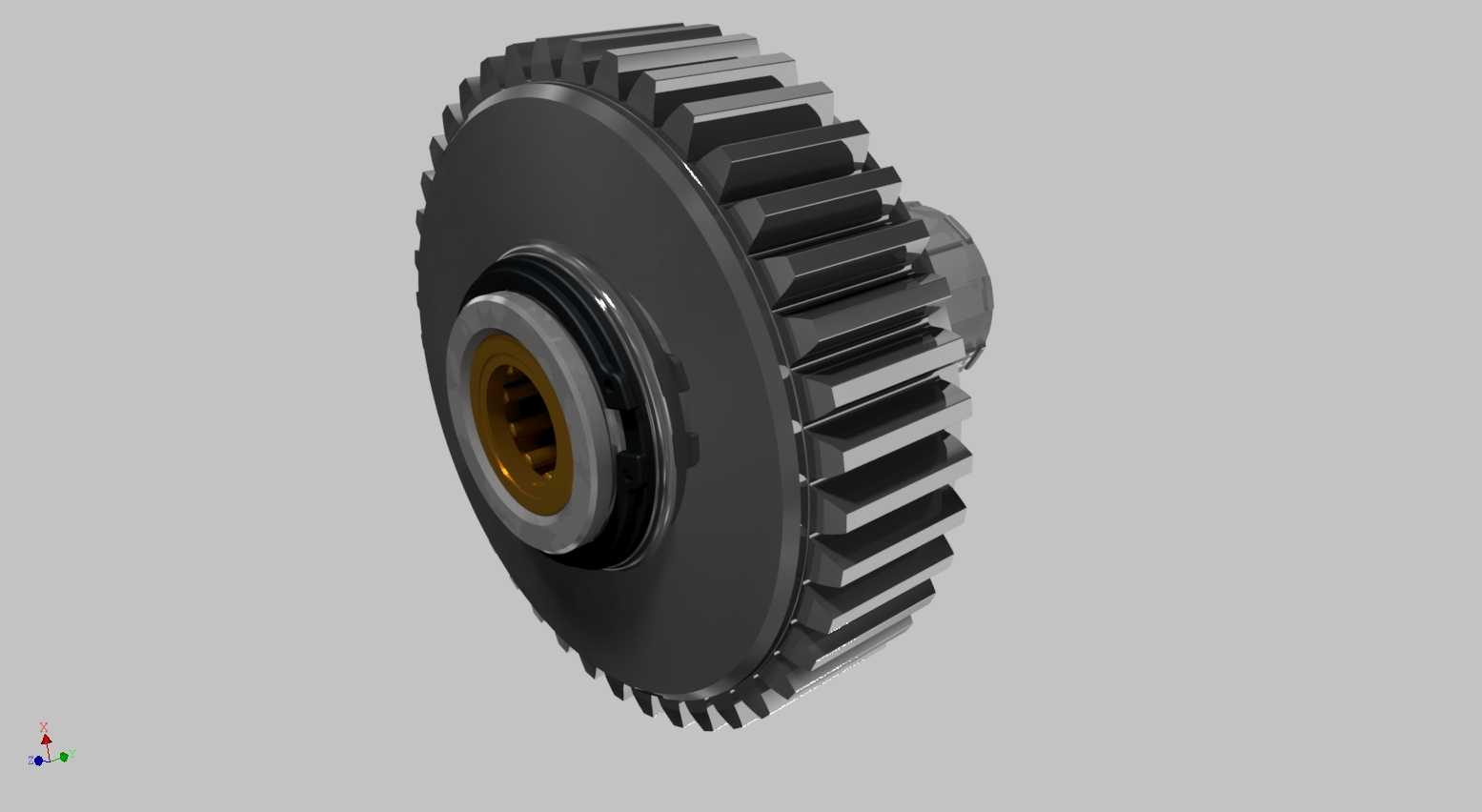

　　从结构设计思路来看，该链轮采用集成式组合结构，并非单一齿圈零件，而是整合了轮毂连接段、轴承安装位、齿圈主体、轴向定位结构的一体化组件。齿圈部分采用渐开线齿形设计，齿廓经过修形处理，啮合过程中能与配套传动链的滚子形成稳定的线接触，减少啮合冲击带来的噪音与磨损；齿根位置做了圆角过渡处理，避免应力集中导致的齿根断裂问题，这一细节设计在大排量摩托的高扭矩输出场景下尤为重要，很多早期同类型链轮出现的断齿故障，大多是齿根圆角处理不足导致的应力集中引发的。

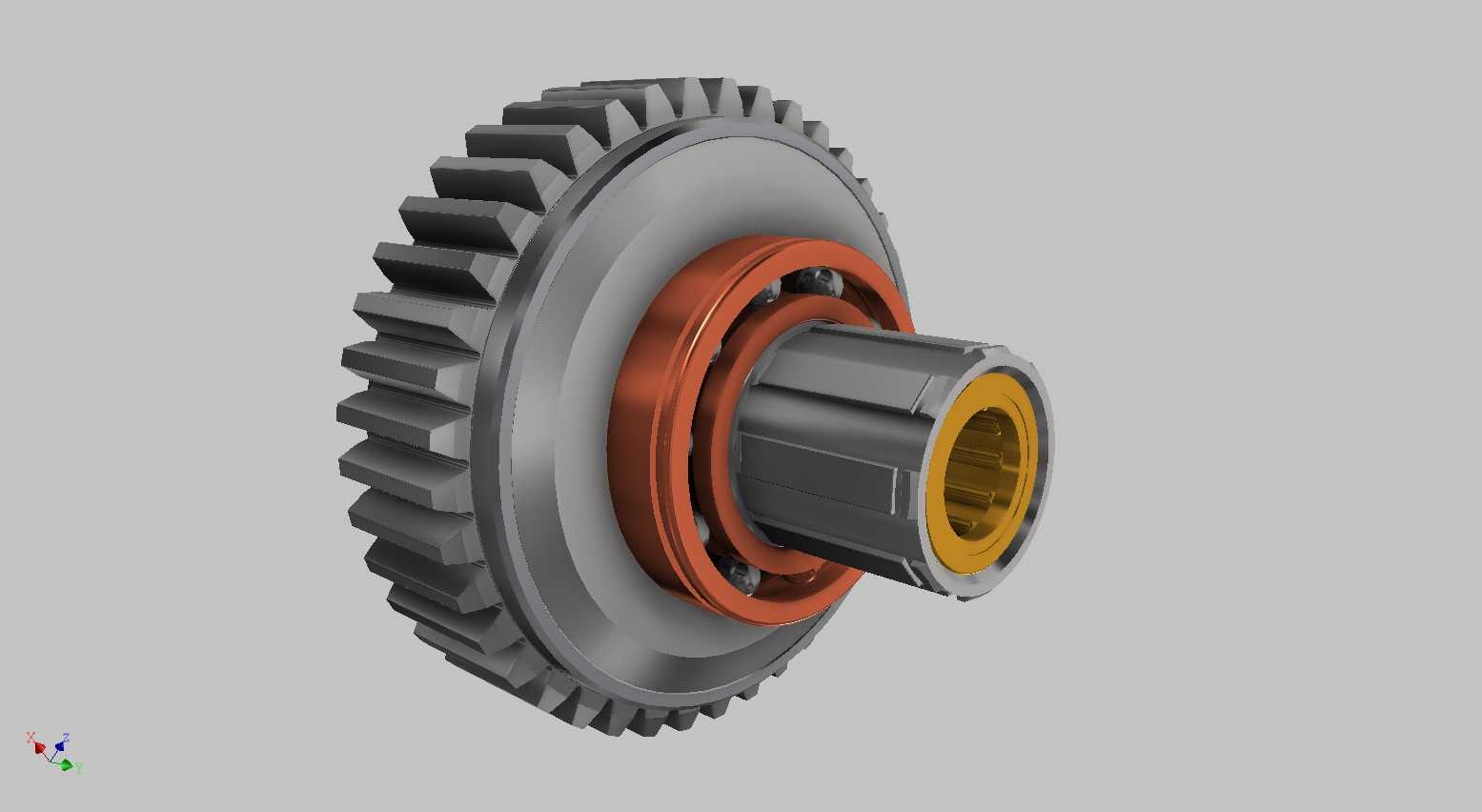

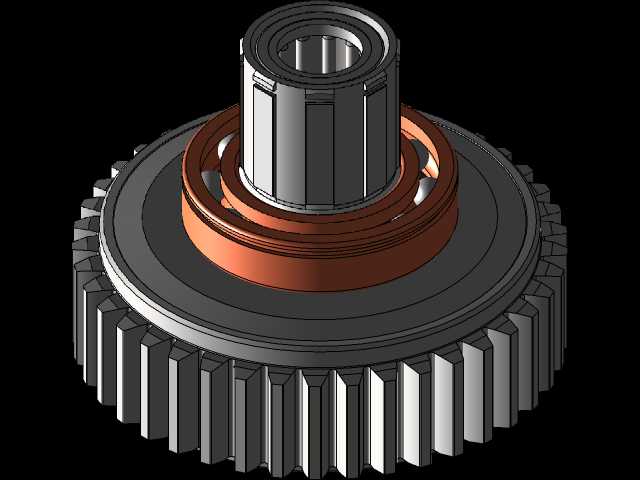

　　链轮的中心安装区域设计有花键配合孔，与变速箱输出轴的花键段直接配合，花键齿的配合精度控制在过渡配合区间，既保证扭矩传递过程中无旷量，也方便拆装维护；花键孔外侧设计有双轴承安装位，配套的深沟球轴承与滚针轴承组合，分别承受径向载荷与少量轴向载荷，保证链轮高速转动时的回转精度，避免齿圈偏摆导致的链条偏磨、跳齿问题。轴承位外侧设计有密封件安装槽，配套的骨架油封可以阻挡变速箱内的润滑油泄漏，同时防止外部泥沙、水汽进入轴承滚道，延长轴承的维护周期。

　　从安装边界尺寸来看，该链轮的齿顶圆直径适配GL1100变速箱的壳体安装腔，安装后齿圈与变速箱壳体之间预留有足够的安全间隙，不会在转动过程中与壳体发生剐蹭；轴向安装尺寸经过匹配，装配到位后链轮的齿面中心与后传动从动链轮的齿面中心处于同一平面，保证传动链在运转过程中始终处于平直状态，避免链条侧向受力导致的异常磨损。链轮的轮毂延伸段设计有卡簧槽，装配时通过轴用卡簧实现轴向定位，防止链轮在承受轴向冲击力时发生窜动，定位结构简单可靠，维护时仅需用卡簧钳即可完成拆装，无需专用工装。

　　在实际功能特性上，该链轮的齿部经过表面硬化处理，齿面硬度达到适配高载荷工况的要求，而芯部保持足够的韧性，能够承受交变冲击载荷不会发生脆断；链轮整体的动平衡精度经过校准，在发动机最高转速对应的链轮转速下，不会产生额外的振动，避免振动传递至变速箱壳体引发整车共振问题。不同于通用型传动链轮，这款链轮的连接结构完全适配对应机型的变速箱输出轴尺寸、轴承规格、密封件尺寸，无法直接与其他机型通用，在做配件替换或者维修建模时，必须严格匹配各个安装位的尺寸公差，尤其是花键参数、轴承位直径、轴向定位尺寸，任何一个尺寸出现偏差，都会导致装配后出现旷量、漏油、偏磨等问题。

　　从三维建模的角度来看，还原该链轮结构时，需要重点关注齿形的准确参数、各个安装位的同轴度要求、齿圈与轮毂连接段的过渡圆角，这些细节不仅影响模型的外观还原度，更直接决定了模型能否用于后续的工程分析、配件加工参考。很多新手在建模这类传动部件时，容易忽略齿根圆角、密封槽尺寸、卡簧槽的位置精度，导致建出的模型仅能做外观展示，无法用于实际的结构验证或者配件生产参考。在实际的维修与改装场景中，准确的链轮三维模型可以用于加工定制替换配件，也可以用于传动系统的受力仿真分析，验证不同齿形、不同材质下的链轮承载能力，为性能升级提供数据支撑。
