潜艇用光电桅杆传感组件结构设计

　　在水下航行器的舱体布局设计中，光电桅杆是替代传统穿透式潜望镜的核心感知组件，其结构设计直接影响艇体耐压完整性与舱内空间利用率。不同于传统光学潜望镜需要贯穿多层甲板、预留长直光学通道的布局要求，这套光电桅杆组件仅需在耐压壳体上开设小尺寸贯穿安装孔，所有信号处理与控制单元均可布置在非耐压的船帆区域，无需在指挥舱内预留大尺寸设备安装位，能有效释放舱内有效使用空间，同时大幅降低贯穿孔处的密封失效漏水风险，这也是当前新一代水下航行器感知系统迭代的核心方向。

　　从功能实现逻辑来看，这套组件集成了多类感知单元，顶部的防护端头内置高清微光摄像、红外热成像模块，可在潜望深度完成水面目标的光学捕捉、红外特征识别，同时集成电子战信号接收、卫星通信天线单元，可替代传统光学桅杆的导航观测、电子侦察、通信中继三类核心功能。结构上采用多级伸缩式套筒设计，非工作状态下可完全收纳入船帆内部的收纳舱，降低水面航行时的雷达反射截面积与航行风阻，工作状态下通过内置的升降驱动机构将感知端头抬升至水面以上合适高度，无需像传统潜望镜那样依赖光学镜片的直线光路传递信号，所有采集到的影像、信号数据均通过线缆传输至舱内的显示终端，操作人员可在任意舱位调取观测数据，无需集中在潜望镜井周边操作，大幅提升舱内布局的灵活性。

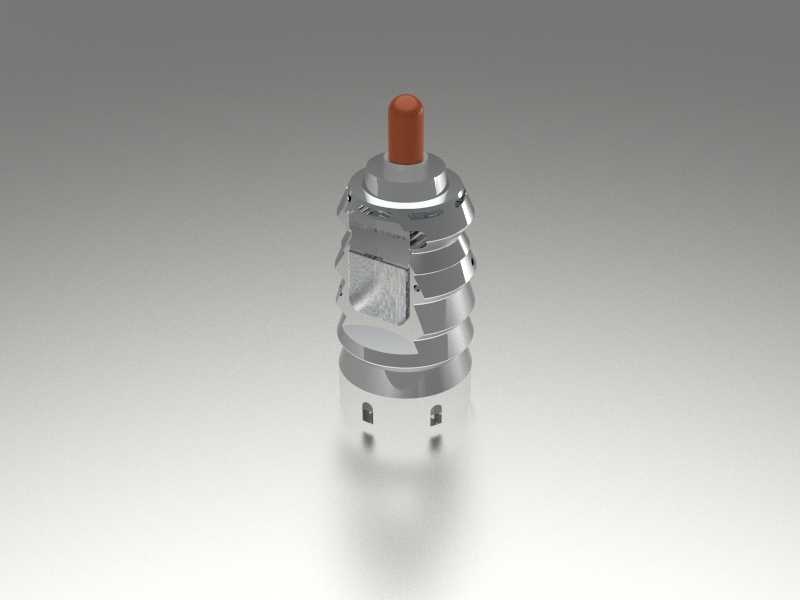

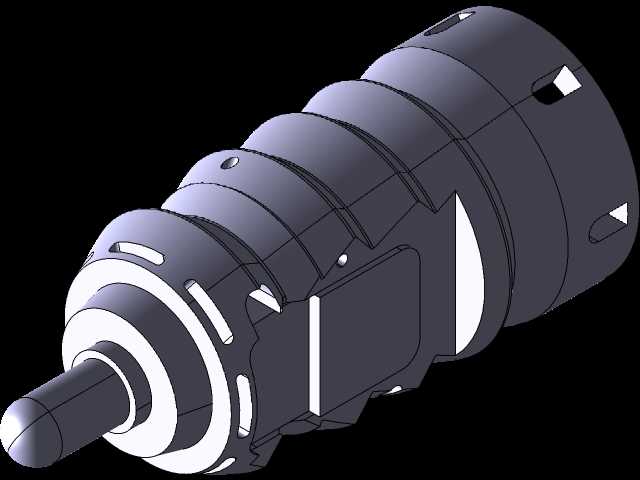

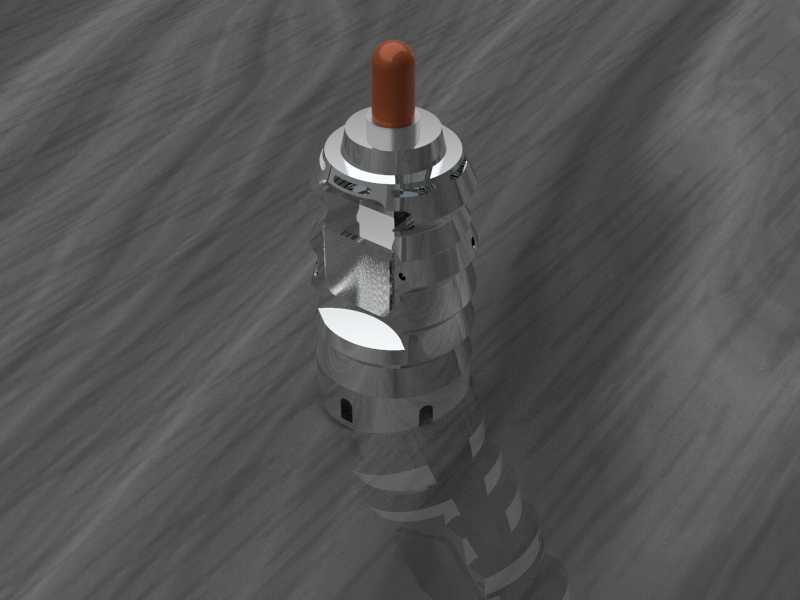

　　外形设计上，组件主体采用阶梯式圆柱结构，每一级套筒的衔接处都设计有金属密封环安装槽，配合耐压密封圈实现多级防水密封，可承受潜航状态下的外部水压冲击。顶部的传感端头采用钝型圆弧过渡设计，端头外部包裹耐海水腐蚀的金属防护层，顶端的光学窗口采用高强度耐压透光材料，可抵御海面浮冰、漂浮杂物的撞击。套筒外壁设计有对称的导向卡槽，与收纳舱内的导向导轨配合，保证升降过程中组件无周向转动，确保感知单元的朝向精度。侧面预留的快拆结构可实现组件的快速维护更换，无需大面积拆解船帆结构即可完成模块替换。

　　安装边界方面，这套组件的安装基座固定在船帆结构的内部加强筋上，基座与耐压壳体的贯穿处采用双重密封结构，内侧为耐压焊接法兰，外侧为可更换的密封压圈，可在艇内完成密封件的更换维护，无需进坞拆解外部结构。组件完全收回状态下的整体高度不超出船帆的顶部轮廓，不会额外增加航行器的水面轮廓高度，伸出状态下的最大抬升高度可满足三级海况下的观测需求，端头露出水面的高度可规避近海面的浪涌遮挡，保证观测视野无遮挡。组件的供电与信号线缆采用柔性耐弯折屏蔽线缆，沿套筒内部的走线槽布置，随套筒伸缩过程中线缆可自然盘绕在收纳舱的储线结构内，不会出现线缆拉扯、弯折损坏的问题。

　　从结构设计的细节考量，套筒的每一级伸缩段都设置有限位与锁紧机构，当抬升到预设工作高度后可自动锁紧，避免航行过程中受风浪冲击出现回缩、晃动，保证观测画面的稳定性。端头内部的传感模块采用减震安装结构，可过滤航行过程中船体振动、海浪冲击带来的震动干扰，保证成像清晰度。整体结构的所有外露金属部件均采用船用耐蚀合金材质，可长期耐受高盐雾、高湿度的海洋环境，降低日常维护的防腐工作量。相较于传统光学潜望镜的复杂光路校准要求，这套光电桅杆的模块化设计可实现单模块的独立更换，更换后仅需完成简单的朝向校准即可投入使用，大幅缩短坞修周期，提升装备的在航率。在实际使用场景中，这套组件可在潜望深度完成对周边海面、空中目标的全域搜索，无需像传统潜望镜那样依赖操作人员手动转动镜身搜索目标，配套的后端处理系统可自动完成目标识别、轨迹标注，大幅提升观测效率与目标识别准确率，同时多组传感单元可同步工作，同时完成光学观测、信号侦收、通信传输多类任务，不存在传统潜望镜单光路只能实现单一功能的局限。
