带舷外浮体的单桅支腿帆船结构设计

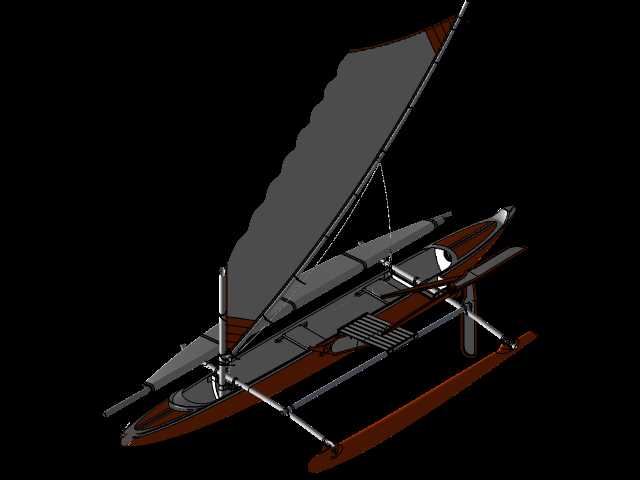

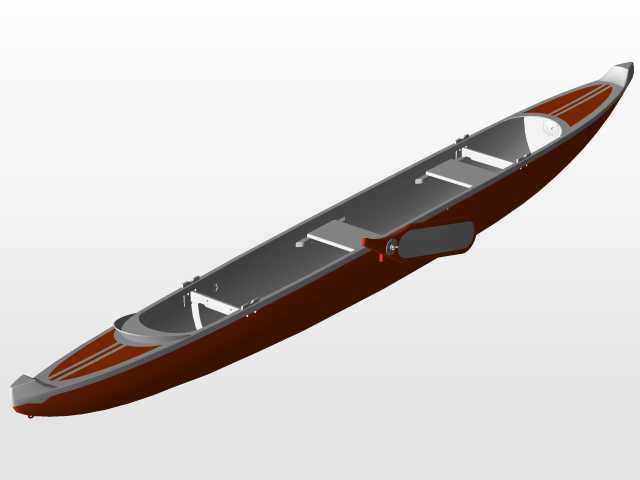

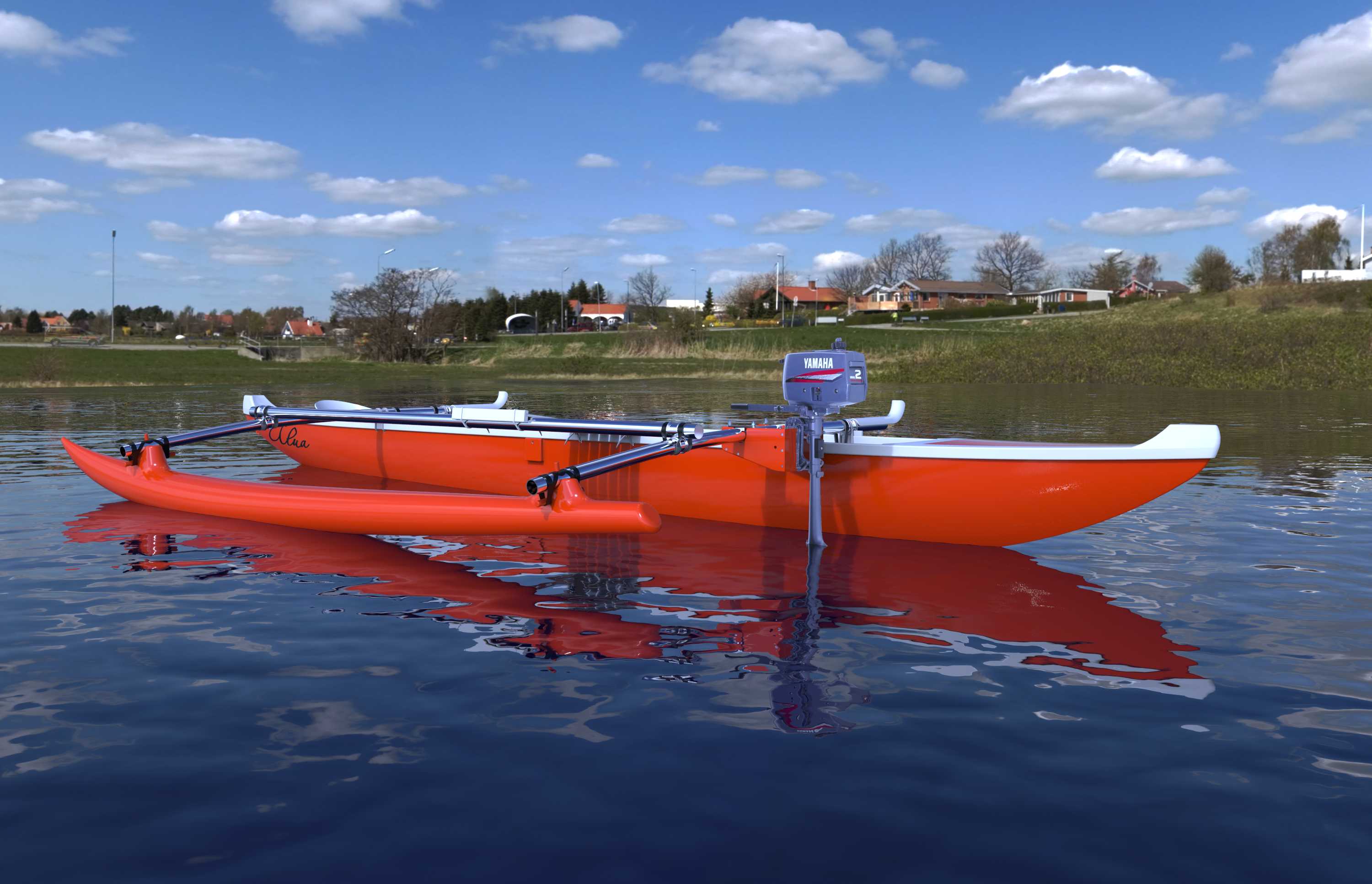

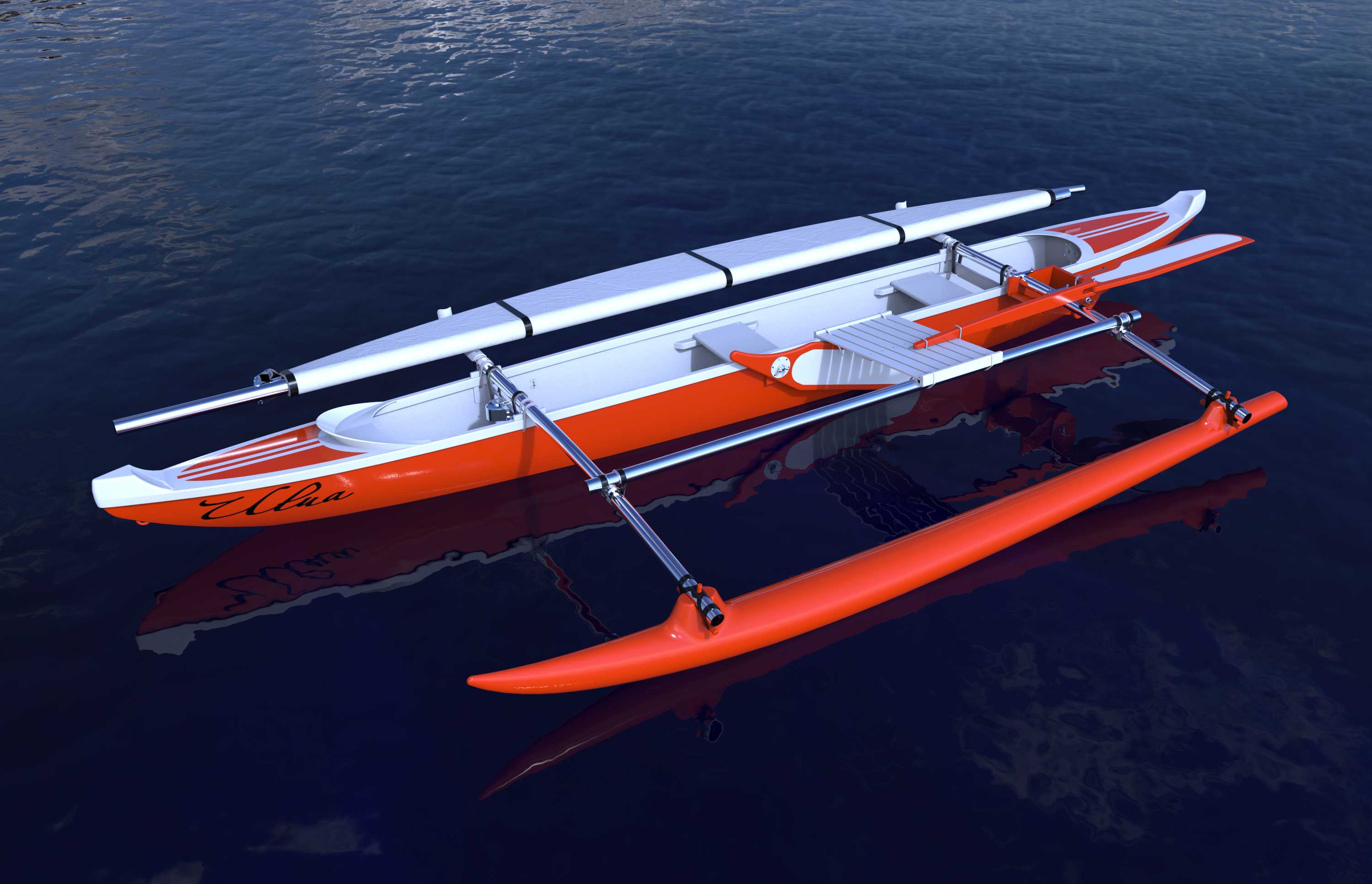

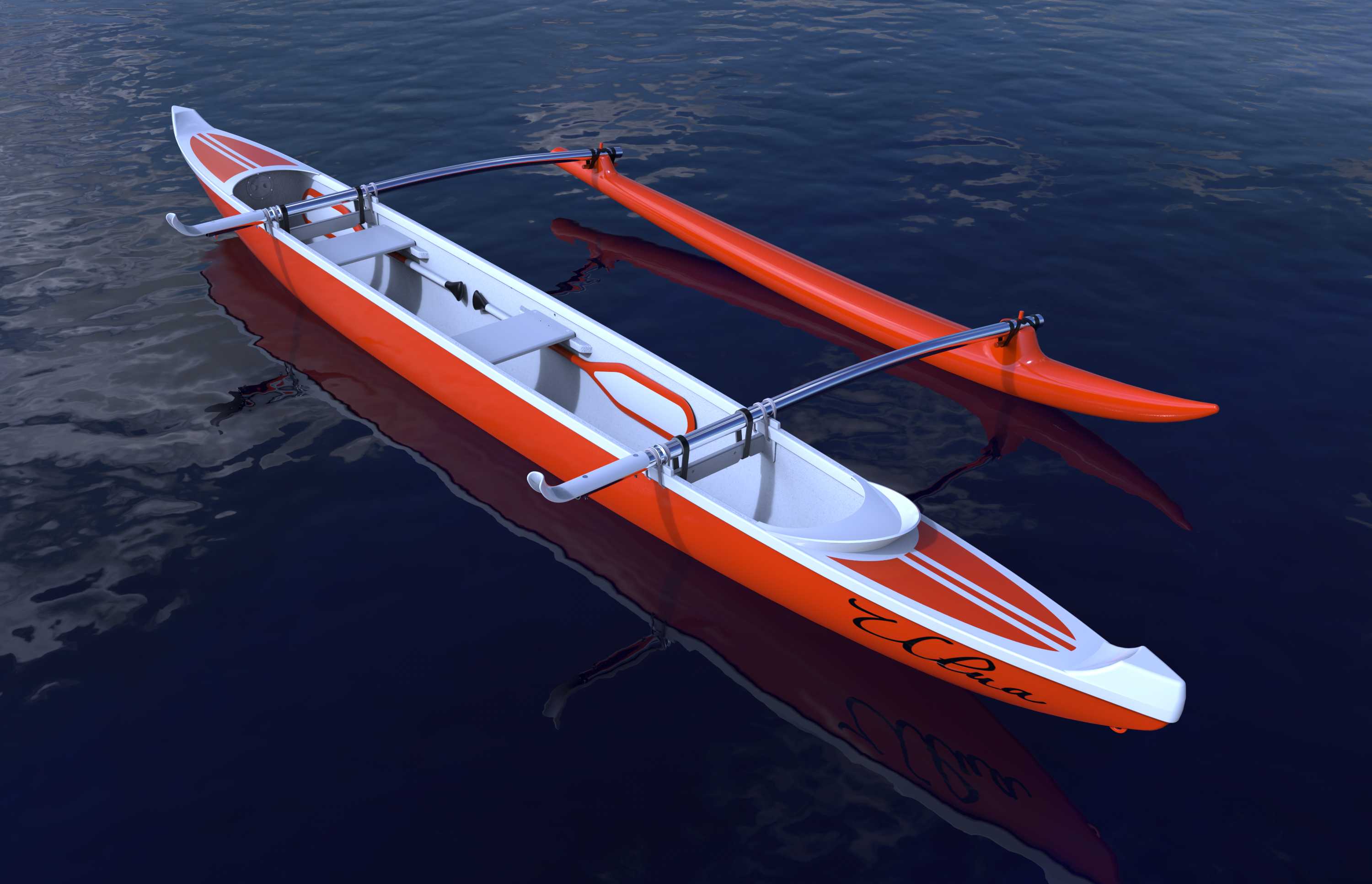

　　这款支腿帆船的设计核心围绕近岸浅水区的航行稳定性展开，区别于常规单体帆船，舷侧增设的流线型支腿浮体是结构设计的关键部分，能够在侧风航行时提供额外的抗倾覆力矩，大幅降低横摇幅度，适配内陆湖泊、平缓近岸水域的休闲航行需求，也可作为小型水上作业的通勤载具使用。从结构布局来看，主船体采用狭长型排水式设计，船艏做了上翘处理，能够有效压浪减少航行时的上浪情况，船艉为平直封板结构，预留了外挂小型动力的安装接口，可在无风环境下切换动力模式。支腿浮体通过两根横向连接臂与主船体刚性连接，连接臂的安装位置经过重心匹配计算，位于船体水线以上120mm处，既避免航行时连接臂额外增加水阻，也能保证浮体在船体倾斜15度时即可接触水面提供支撑力，

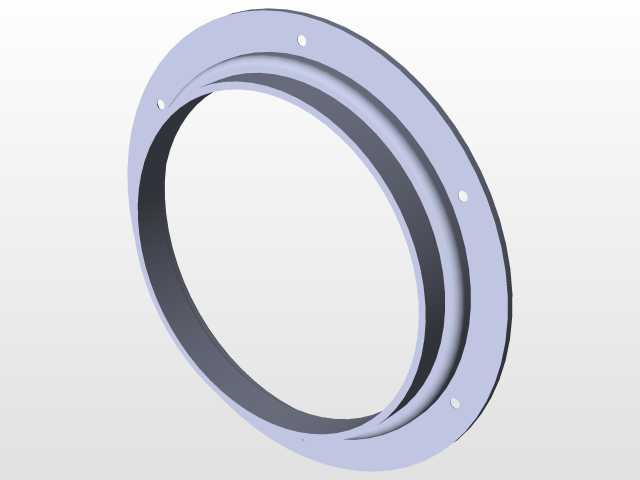

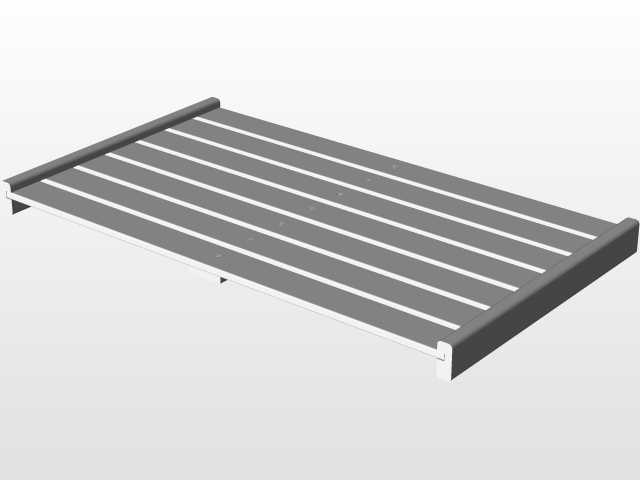

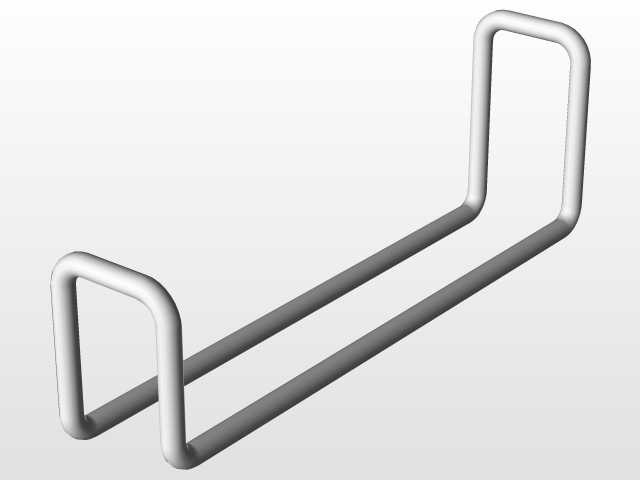

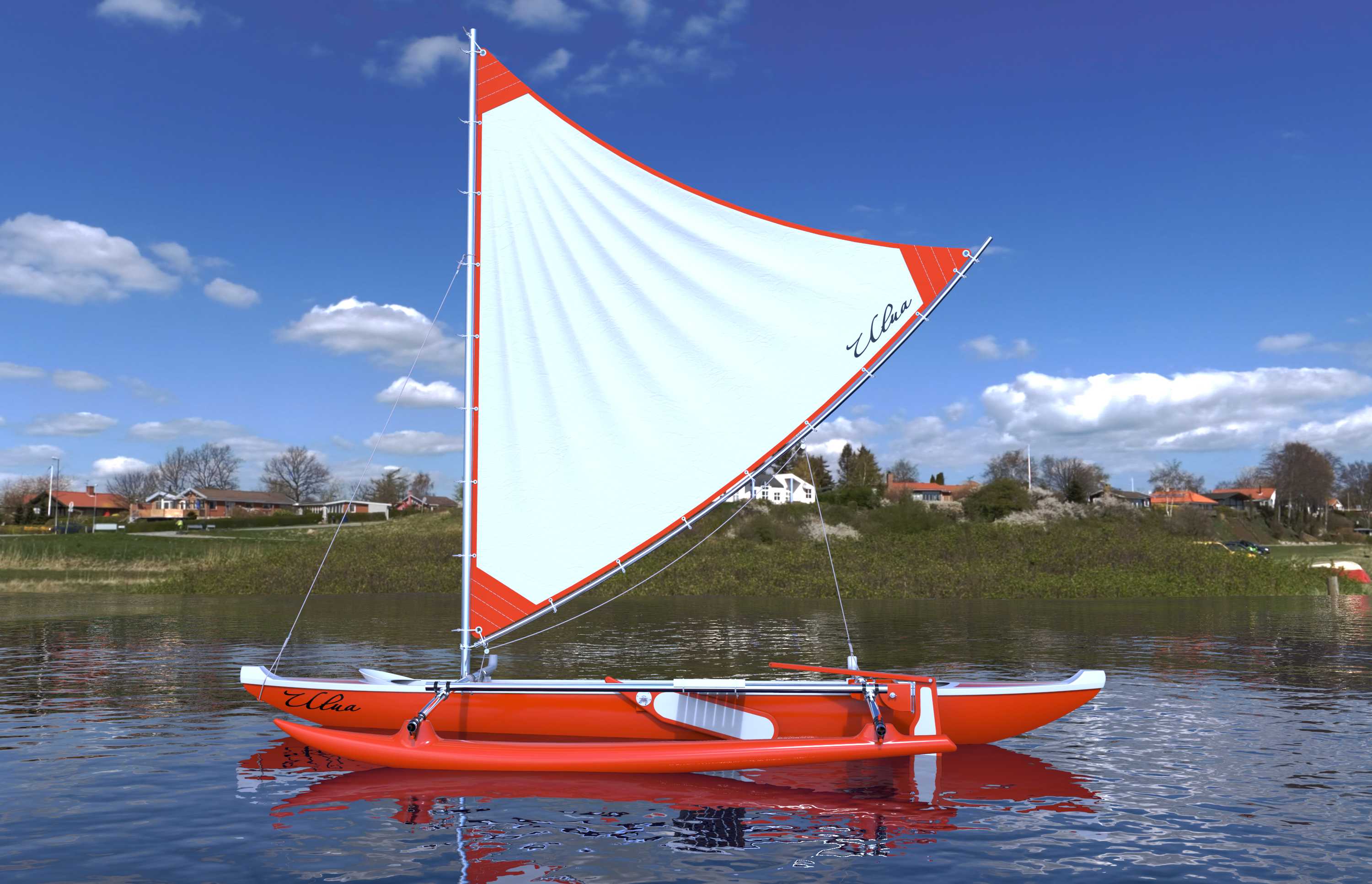

　　浮体自身为全封闭中空结构，内部设置两道横向隔舱，即使局部破损也不会完全丧失浮力，冗余安全性满足小型休闲船舶的设计要求。帆装部分采用单桅三角帆布局，桅杆为插接式分段结构，底部通过法兰座固定在船体中部的龙骨加强结构上，桅杆高度与主船体长度比例控制在1.4:1，帆面通过帆骨做分段支撑，保证受风时帆面保持合理的弧面形态，提升风能利用效率，帆索系统采用简化的滑轮组设计，操作端集中布置在船身中部的操控位，单人即可完成升帆、调帆、收帆的全部操作。船体内部做了功能分区，中部为乘员乘坐区，底部铺设防滑结构板，船艏位置设置小型储物舱，可存放航行必备的救生设备与随身物品，船身两侧设置一体式扶手，方便人员上下船与航行时抓扶。

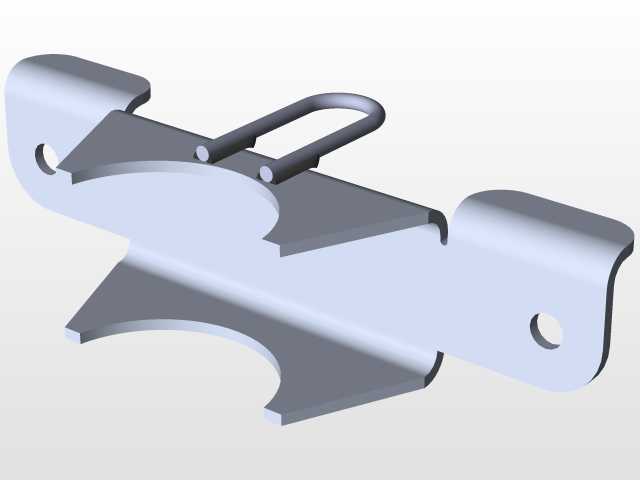

　　设计过程中重点校核了不同载重下的吃水深度，满载两名乘员加配套设备时，吃水深度控制在180mm以内，能够适应水深较浅的内河、湖泊区域，不会出现搁浅问题。支腿浮体与主船体的间距经过多次模拟验证，间距过窄会导致抗倾覆力矩不足，间距过宽则会增加靠岸停泊的难度，最终确定的间距尺寸能够保证在6级侧风工况下，船体最大倾斜角度不超过12度，远低于倾覆临界值。船体外壳的曲面设计做了水阻优化，船底为浅V型结构，兼顾航行阻力与航向稳定性，船身侧面做了内倾处理，减少航行时的侧风受力面积。帆面的边角位置都做了加强包边处理，连接索具的位置预埋了金属衬圈，避免长期受力出现帆面撕裂的问题。横向连接臂与主船体、浮体的连接位置都做了局部结构加强，内部增设加强筋板，

　　能够承受航行时波浪冲击带来的交变载荷，避免连接位置出现应力断裂。整体结构的拆装设计也做了考量，桅杆、支腿浮体都可以快速拆卸，拆卸后整体宽度可缩减至原宽度的40%，能够直接放置在普通家用车顶架上运输，不需要额外的拖船挂车，大幅提升了使用的便捷性。在实际使用场景中，这款支腿帆船既可以满足水上休闲运动的需求，也可作为近岸养殖区的短途通勤载具，稳定的结构设计降低了对操作人员的航行经验要求，即使是初次接触帆船的使用者，也能快速掌握操作方法，不会轻易出现翻船风险。设计时还考虑了不同水域的适配性，船体外壳采用耐冲击的结构设计，能够适应近岸有少量水草、浅滩碎石的水域，轻微的擦碰不会造成船体结构破损。
