紧凑结构多层盘管式换热装置设计

　　在化工、暖通、制冷以及小型能源回收场景中，换热设备的空间占用率一直是工程选型阶段的核心考量指标之一，尤其是在撬装集成设备、车载换热单元、实验室小型温控系统这类安装空间极度受限的工况下，常规列管式换热器的体积冗余问题会直接拉高整套系统的布局成本，甚至无法满足安装边界要求。这款多层盘管式换热结构，正是针对这类紧凑安装场景开发的传热方案，从结构逻辑上打破了传统单盘管换热的传热效率瓶颈。

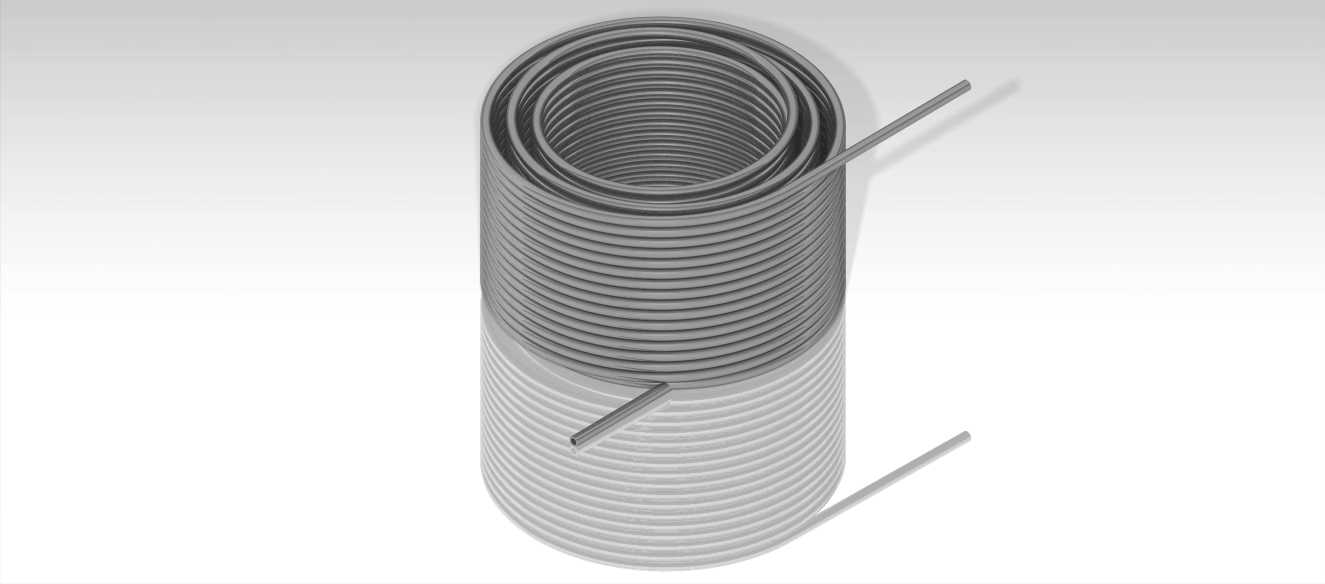

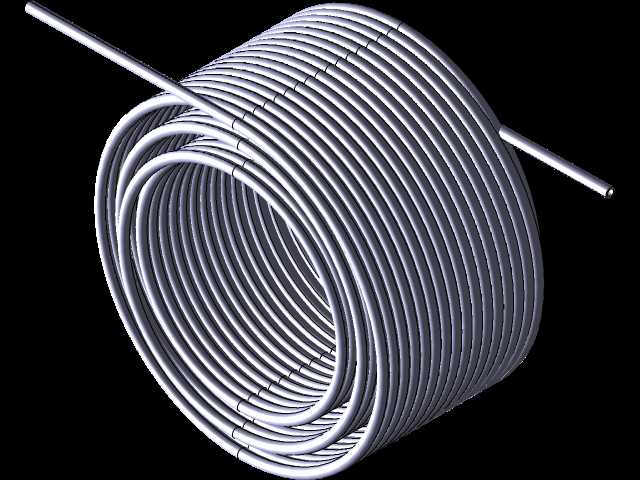

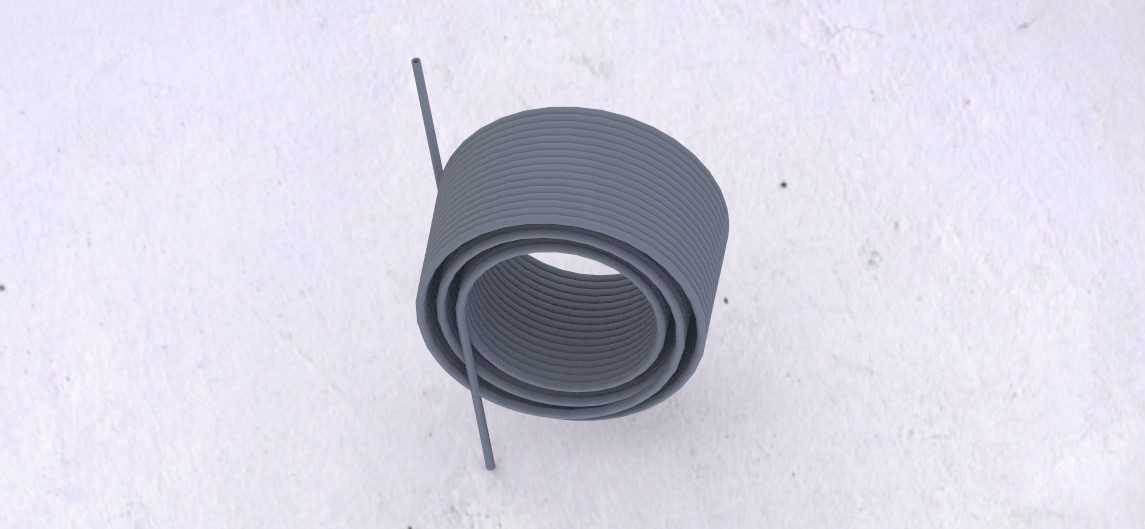

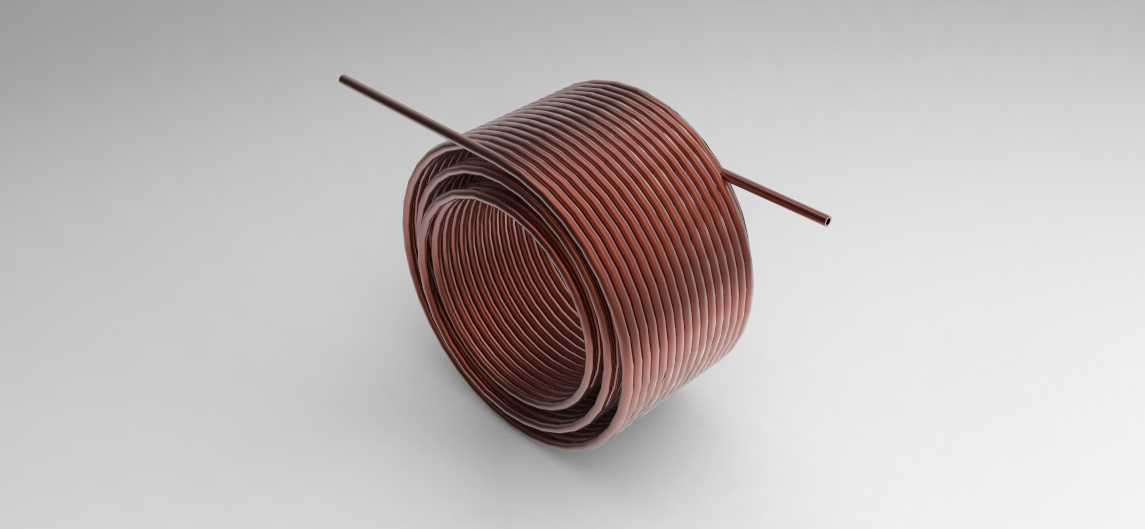

　　从实际功能表现来看，该结构通过多层同轴嵌套的盘管排布方式，在相同的筒体容积内大幅拓展了换热介质的流道长度，相比同容积下单层盘管结构，有效换热面积提升至原有水平的四倍左右，同时盘管之间的层间间隙经过精准计算，既保证壳程介质能够在盘管间隙间形成稳定的紊流流态，避免出现流动死区降低传热效率，又不会因为间隙过大造成壳程介质短路，减少无效换热的占比。在实际工况运行中，管程可通入冷却或加热介质，壳程流通待换热的工艺流体，两种介质通过盘管管壁完成热量传递，紧凑的结构设计让热量传递路径更短，冷热源之间的热损失被进一步压缩，整体换热效率相比传统单盘管结构有显著提升。

　　设计过程中，首先需要匹配不同工况下的介质流量、换热负荷来确定盘管的管径、每层盘管的缠绕直径以及缠绕节距，管径选择需要兼顾管程介质的流速要求，避免流速过高造成沿程阻力过大，增加泵组的运行功耗，同时也要避免流速过低导致管程流态处于层流区间，削弱管内的对流传热系数。多层盘管的缠绕方向采用同向连续缠绕的方式，既降低了盘管弯制过程中的加工难度，也能保证层与层之间的间隙均匀一致，在装配时，盘管整体嵌套入外壳筒体后，两端通过管板定位固定，盘管的进出口分别引出至筒体端盖的对应接口，安装时只需要对接管程、壳程的四个管路接口即可完成设备就位，不需要额外的支撑调整结构，适配性更强。

　　从安装边界来看，该结构整体为立式圆柱形态，相比卧式列管换热器不需要预留额外的抽芯检修空间，垂直方向的安装空间要求更低，设备的径向尺寸可以根据安装点位的预留空间灵活调整，在径向空间受限的场景下，可以适当增加盘管的缠绕层数、拉长筒体轴向长度来满足换热面积要求，在轴向高度受限的场景下，则可以增大盘管缠绕直径、减少层数来适配安装高度限制，灵活的尺寸调整逻辑让该结构能够适配多种非标安装场景。在实际建模过程中，盘管的弯制曲率经过反复校核，保证弯管处的管壁减薄率在工程允许范围内，避免弯制过程中出现管壁开裂或者壁厚不均的问题，层间的支撑结构采用极简的定位点设计，不会额外占用流道空间，也不会对壳程介质的流动造成过多干扰，保证流场的均匀性。

　　在日常运维层面，该结构没有复杂的内部折流板、密封垫片等易损部件，只要在设计阶段根据介质腐蚀特性选择对应的管材，就可以实现长期稳定运行，管程介质走盘管内部，流道平滑无死角，不容易出现介质沉积结垢的问题，即使长期运行后出现结垢情况，也可以通过管程通入清洗介质完成在线清洗，不需要拆解设备主体，大幅降低了运维阶段的工作量。对于小型温控机组、化工实验装置、余热回收末端这类对设备体积、换热效率都有较高要求的场景，这种多层盘管的结构形式能够很好平衡换热性能、空间占用、加工成本三者之间的关系，相比其他类型的紧凑式换热器，加工门槛更低，不需要复杂的钎焊、扩散焊等特殊工艺，常规的弯管、焊接设备就可以完成加工制造，更适合非标定制化的项目场景。
