机用夹持矩形块精密虎钳结构设计

　　这款虎钳的设计核心围绕矩形工件的稳定夹持需求展开，在常规机用虎钳的结构基础上做了针对性优化，适配铣削、钻孔、轻度磨削等多类机加工工位的装夹要求。从实际应用场景来看，这类虎钳多安装在铣床、钻床的工作台面，也可适配钳工工位的手工修配、划线作业，针对规则矩形块类工件的装夹效率比通用平口钳更高，能减少工件找正的辅助时间。

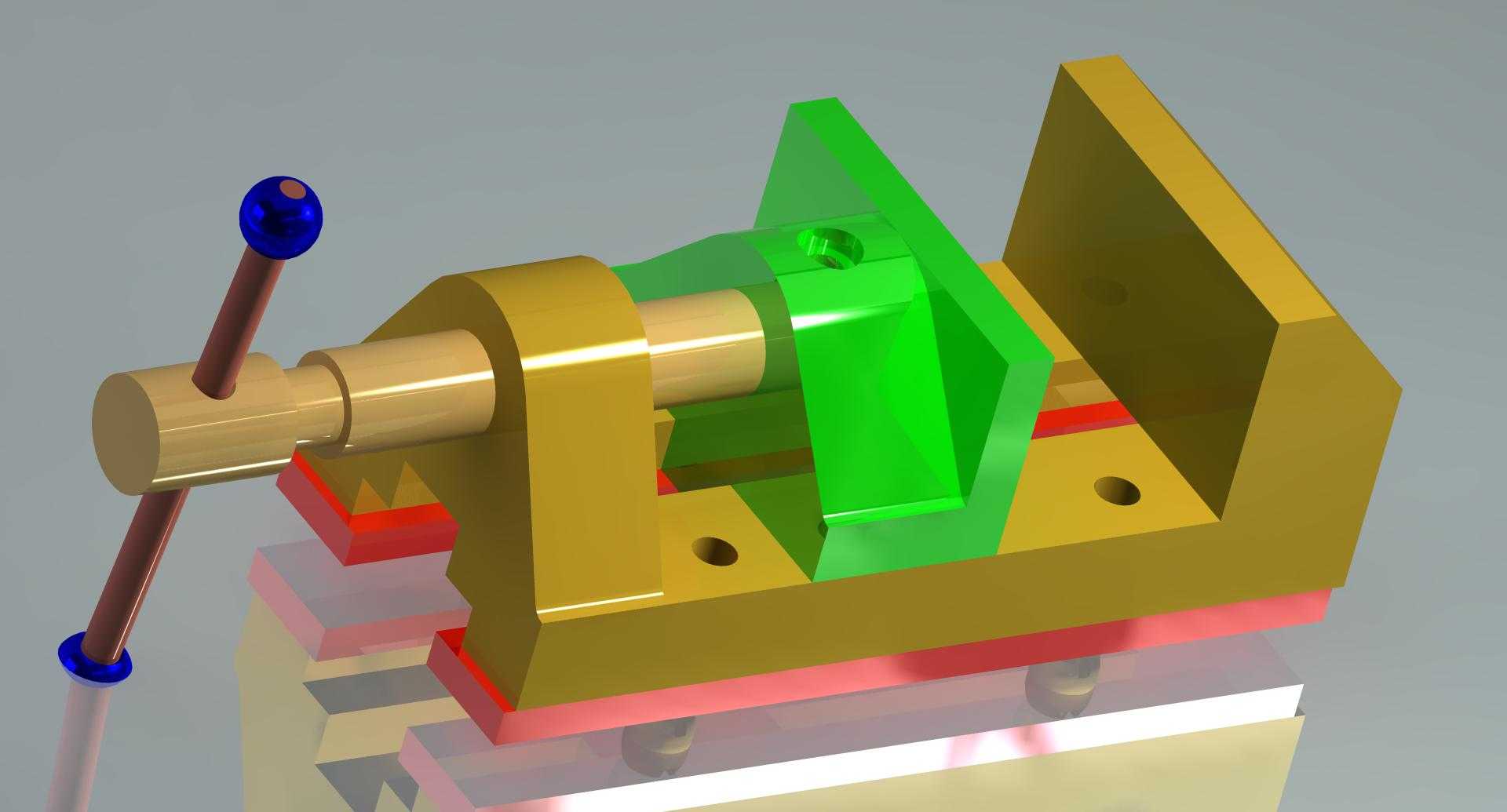

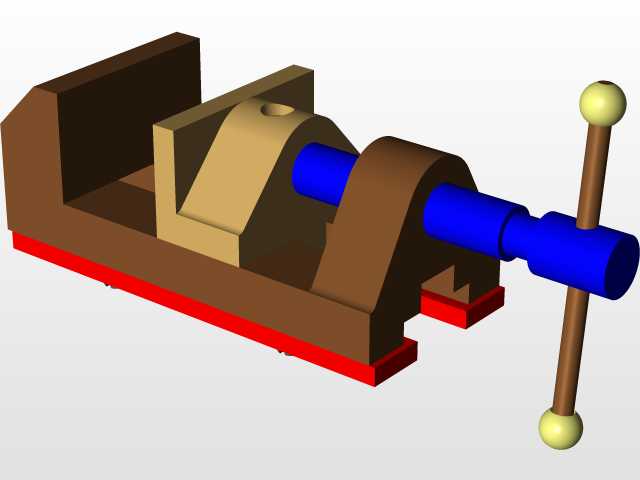

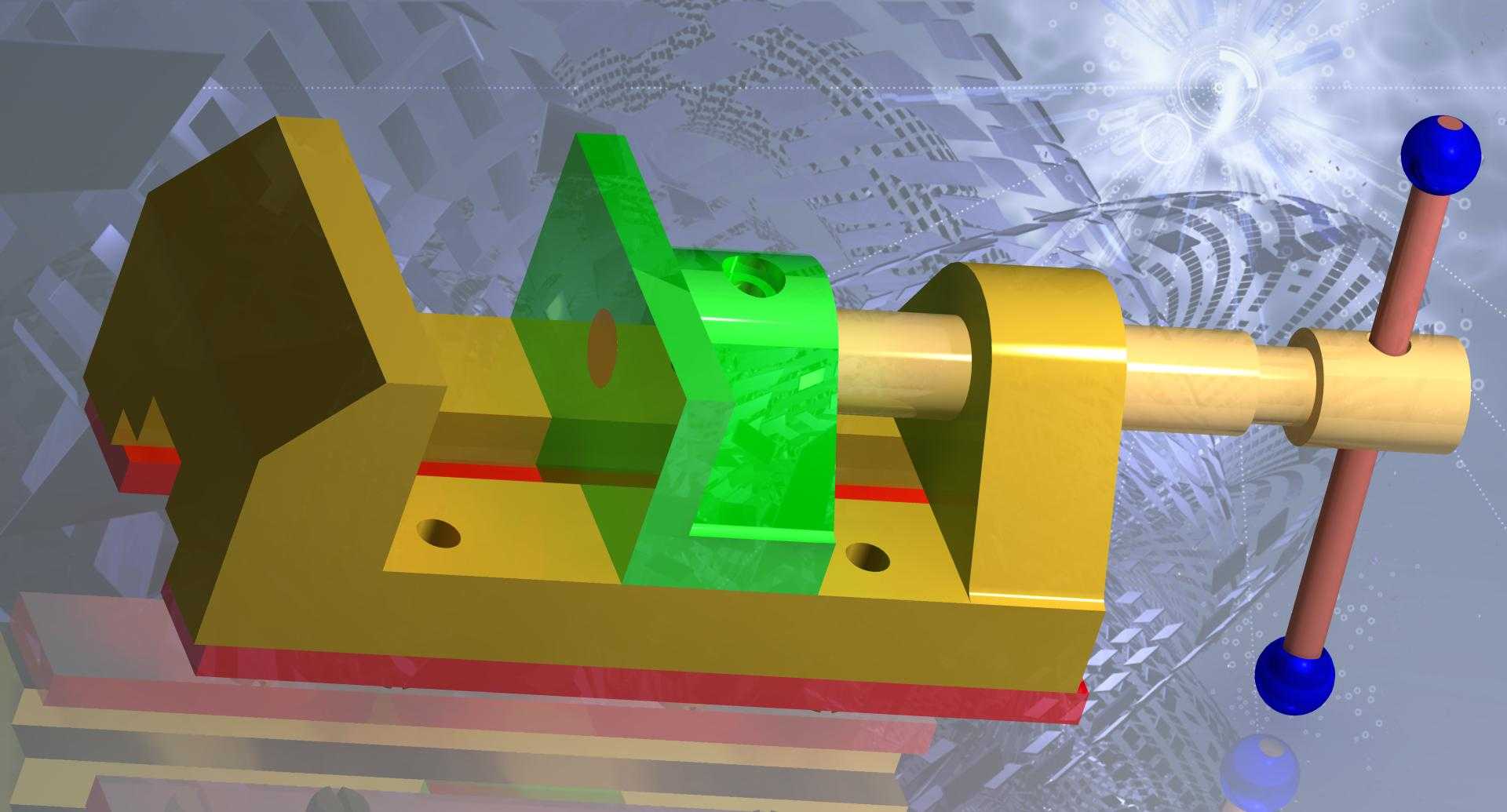

　　从功能特性上看，该虎钳采用丝杠传动的夹紧结构，转动端部带防滑握柄的操作杆即可驱动活动钳身沿导轨方向平移，实现钳口的开合与夹紧动作，传动副的导程经过匹配设计，既保证夹紧时的增力比足够，避免加工过程中工件受切削力窜动，也不会因为导程过小导致开合行程调节效率过低。固定钳身与活动钳身的配合面做了贴合度优化，导轨间隙可通过侧边的调整结构进行补偿，长期使用出现磨损后也能保证钳身移动的直线度，避免钳口上翘、夹持面错位的问题。钳口部分做了适配矩形块的夹持面设计，夹持接触面的平面度控制在合理公差范围内，夹紧矩形工件时能保证足够的接触面积，不会出现点接触导致的工件压痕或者夹持不稳，针对厚度较小的矩形块，也能保证夹持力均匀分布在工件侧面，避免装夹变形。

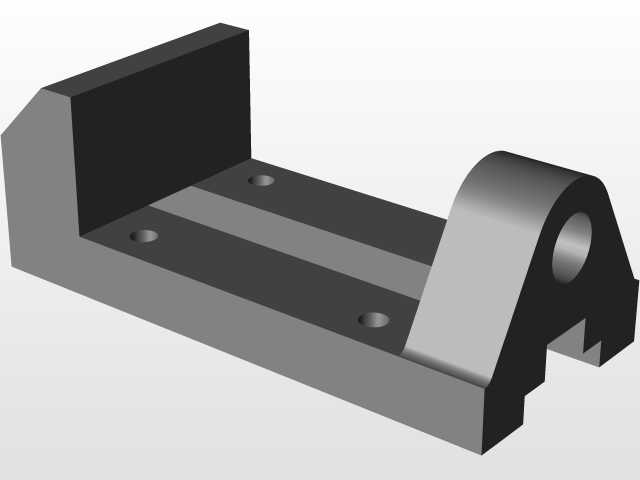

　　设计思路上，整体结构采用分体式装配设计，钳身主体、丝杠、活动钳口、固定安装座都为独立可拆部件，方便后期维护更换易损件，比如钳口磨损后可单独拆卸更换，无需整体报废虎钳。安装边界方面，钳身底座预留了两个对称的安装通孔，可通过T型螺栓直接固定在标准机床工作台的T型槽上，安装孔的间距适配多数中小型铣床、钻床的工作台槽距，无需额外制作过渡安装板。整体外形尺寸控制在中小型工装的合理范围内，开合行程覆盖常规小尺寸矩形工件的装夹需求，钳身高度经过匹配设计，装夹工件后工件的加工面高度能适配多数刀具的有效加工行程，不会出现钳身干涉刀具走刀路径的问题。

　　从实际使用的角度考量，这款虎钳的结构没有多余的复杂机构，所有传动部件都做了外露可润滑的设计，日常维护时只需定期在丝杠、导轨配合面加注润滑脂即可保证操作顺畅，不会因为结构复杂藏屑导致操作卡滞。夹持矩形块时，活动钳身的移动方向与固定钳口的垂直度经过公差匹配，装夹后工件的侧面与工作台进给方向的平行度能满足常规机加工的精度要求，减少装夹后的找正工作量。底座与钳身的结合面做了定位结构设计，夹紧受力时不会出现钳身偏转，保证重复装夹的位置一致性，适合批量矩形零件的加工装夹使用。操作杆的长度经过力臂优化，操作人员单手即可施加足够的夹紧力，无需借助加力杆就能满足常规切削力下的夹持可靠性，同时也能避免夹紧力过大导致薄壁矩形工件被夹变形。钳身的排屑空间做了预留，加工产生的切屑不会堆积在导轨配合面内，日常清理时只需用毛刷即可扫出残留切屑，不会因为切屑卡滞影响钳身的移动精度。
