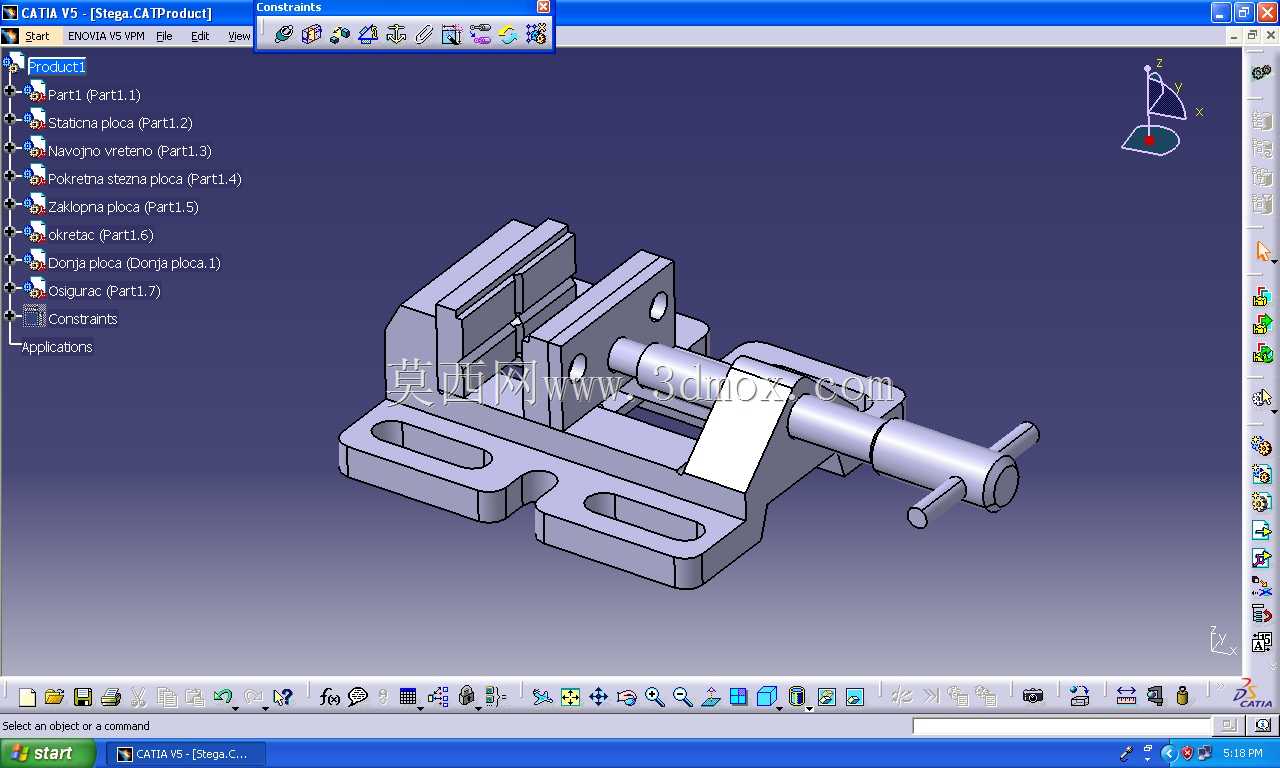

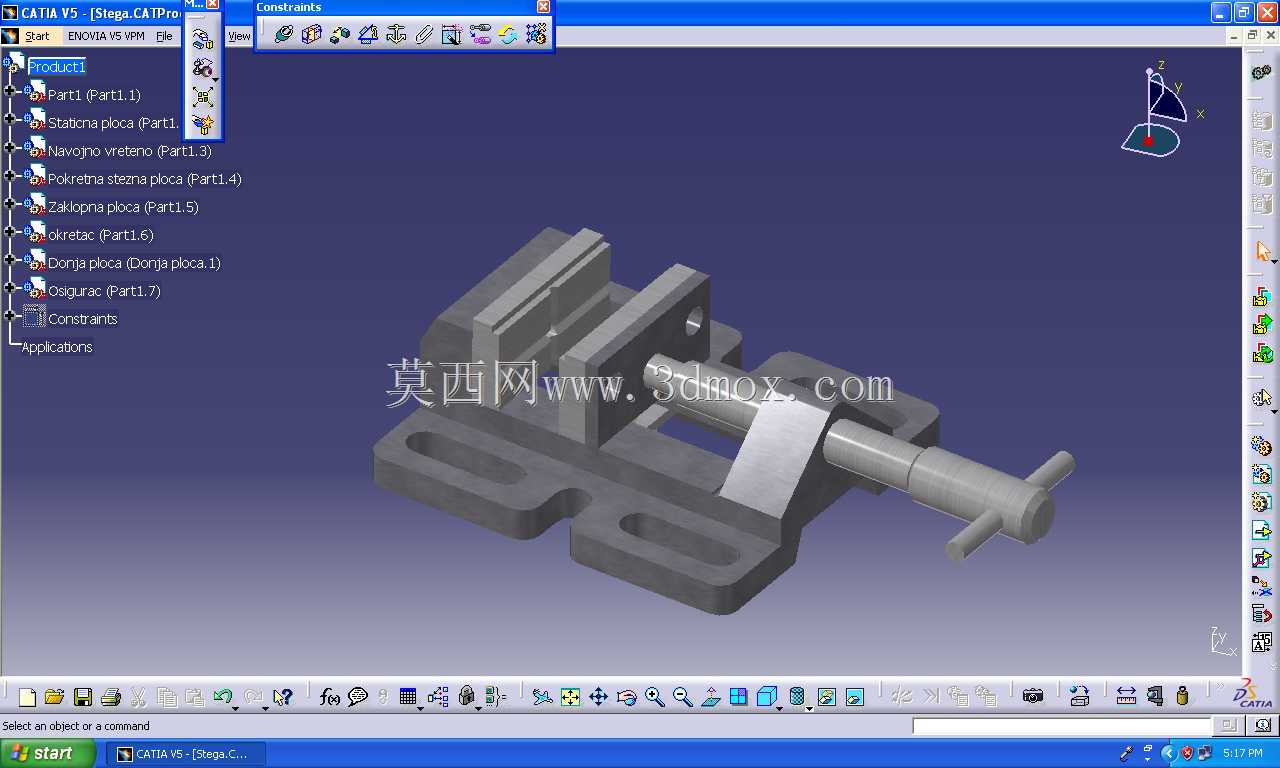

机加工台用简易式机械虎钳结构

　　在常规钳工实训、小型零件铣削、钻孔工序的装夹场景里，这类不带螺丝的简易机械虎钳是工位上最常见的夹持工装，区别于重型机用虎钳的厚重结构，这款虎钳的整体结构做了轻量化处理，适配小型台式钻床、迷你铣床以及手工锉削、划线工序的装夹需求，不需要额外的液压或气动辅助动力，纯靠丝杠传动实现钳口的开合与夹紧，操作门槛低，日常维护只需要定期给丝杠涂抹润滑脂即可，不需要复杂的密封件更换或者压力校准。

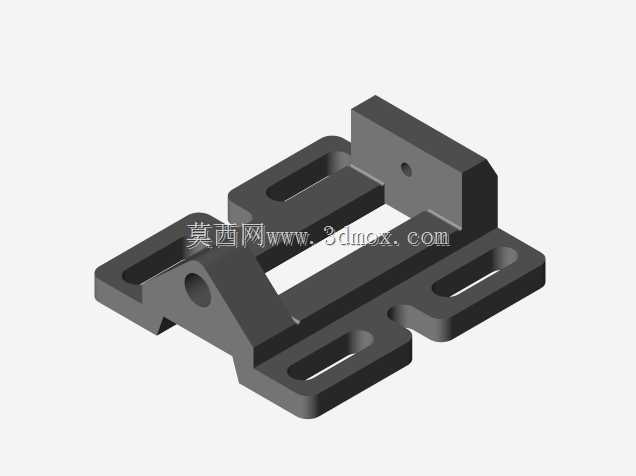

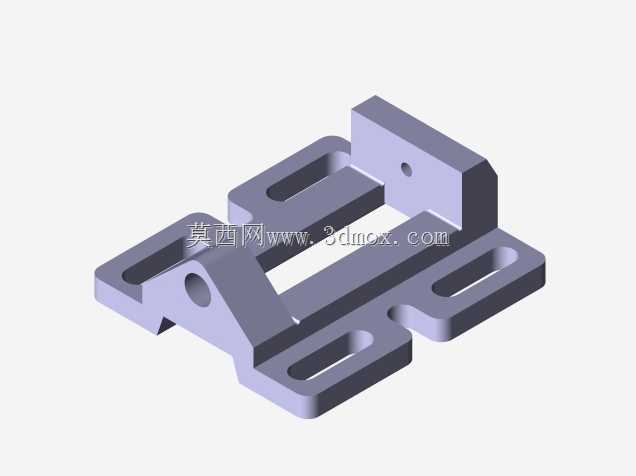

　　从结构设计逻辑来看，这款虎钳的固定钳身和活动钳身采用了一体式导轨配合的思路，底座直接开出两个长条形安装腰孔，安装时可以根据工作台的T型槽间距调整固定位置，不需要额外做转接板，腰孔的长度预留了足够的调整余量，哪怕工作台的槽距存在小范围的加工误差，也能顺利完成装夹固定，不会出现孔位对不上无法安装的问题。活动钳身和丝杠的配合部位没有采用复杂的螺母消隙结构，而是直接在活动钳身本体上加工出传动螺纹，减少了单独的铜螺母零件，整体零件数量更少，加工工序更短，适合小批量低成本的生产场景，日常使用中如果螺纹出现磨损，直接更换活动钳身即可，维修成本远低于带独立螺母的虎钳结构。

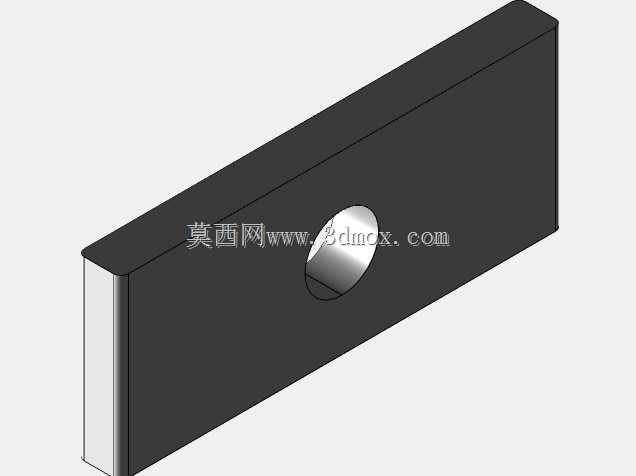

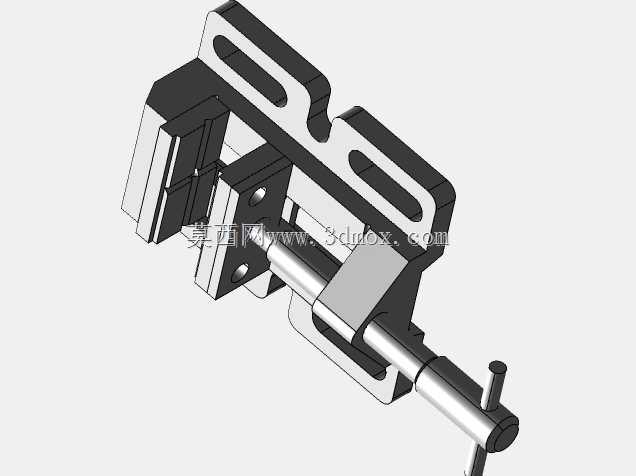

　　钳口部分没有做可更换的齿形钳口贴片，而是直接在钳身的夹持面上加工出细密的防滑纹路，针对硬度不高的铝件、塑料件、木质工件的夹持不会留下过深的压痕，同时也能提供足够的夹持摩擦力，避免加工过程中工件移位。丝杠的端部做了横向的光杆通孔，配套的加力杆可以直接穿入通孔，不需要额外的扳手或者专用手柄，需要更大夹紧力的时候只需要找一根直径适配的圆杆穿入就能施加更大的扭矩，现场使用的灵活性很高，哪怕原配的加力杆遗失，也能快速找到替代件完成夹紧操作。

　　从安装边界尺寸来看，这款虎钳的整体长度控制在小型工作台的适配范围内，底座的宽度不会占用过多的工位面积，钳口的最大张开距离适配常规小型零件的夹持需求，针对100mm宽度以内的工件都能实现稳定夹持，钳身的高度设计也充分考虑了小型加工设备的行程范围，装夹工件后不会出现钳身和设备主轴干涉的问题，在钻孔工序里，钻头下行到最低位置时也不会碰到钳口本体，不需要额外垫高工件就能完成通孔加工。活动钳身的滑动导轨面做了简单的倒角处理，滑动过程中不会出现卡滞，哪怕导轨面落入少量的切屑，只需要向后推开活动钳身就能快速清理，不需要拆解整个虎钳结构。

　　在实际车间使用场景里，这类虎钳除了固定在机加工设备上使用，还可以临时固定在焊接工作台、手工组装工位上，用来夹持小零件完成焊接、组装、打磨工序，因为整体重量较轻，单人就能完成搬运和工位转移，不需要借助起重设备，多工位切换使用的时候非常方便。和带快速夹紧机构的虎钳相比，这款纯丝杠传动的结构虽然夹紧速度稍慢，但是夹紧力的控制更加线性，新手操作也不容易出现夹坏薄壁工件的问题，转动丝杠的过程中可以根据手感逐步调整夹紧力，针对易变形的薄壁件、脆性件的装夹友好度更高。

　　整体结构没有多余的装饰性设计，所有的结构特征都服务于夹持功能，底座的安装面做了平面度处理，固定在工作台上之后不会出现翘曲，钳身的导轨面和安装面的平行度控制在合理公差范围内，装夹工件后工件的上平面和工作台面的平行度可以满足常规机加工的精度要求，不需要每次装夹都反复找正。丝杠的轴向没有做复杂的锁紧结构，夹紧之后依靠螺纹的自锁特性就能保持夹紧力，哪怕是加工过程中存在轻微的振动，也不会出现钳口松动移位的问题，完全能满足小型零件的轻负荷加工需求。
