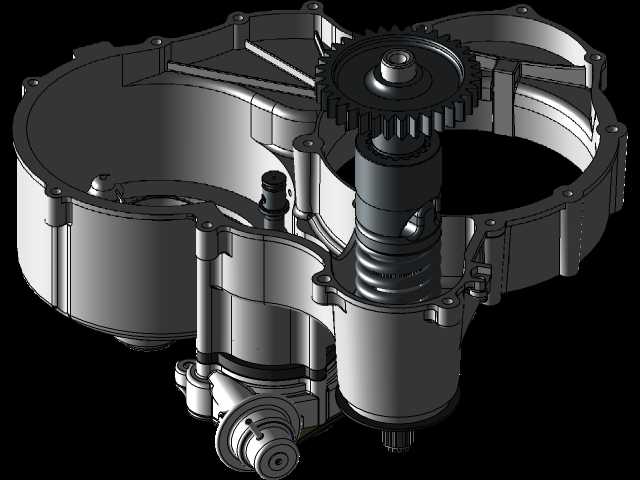

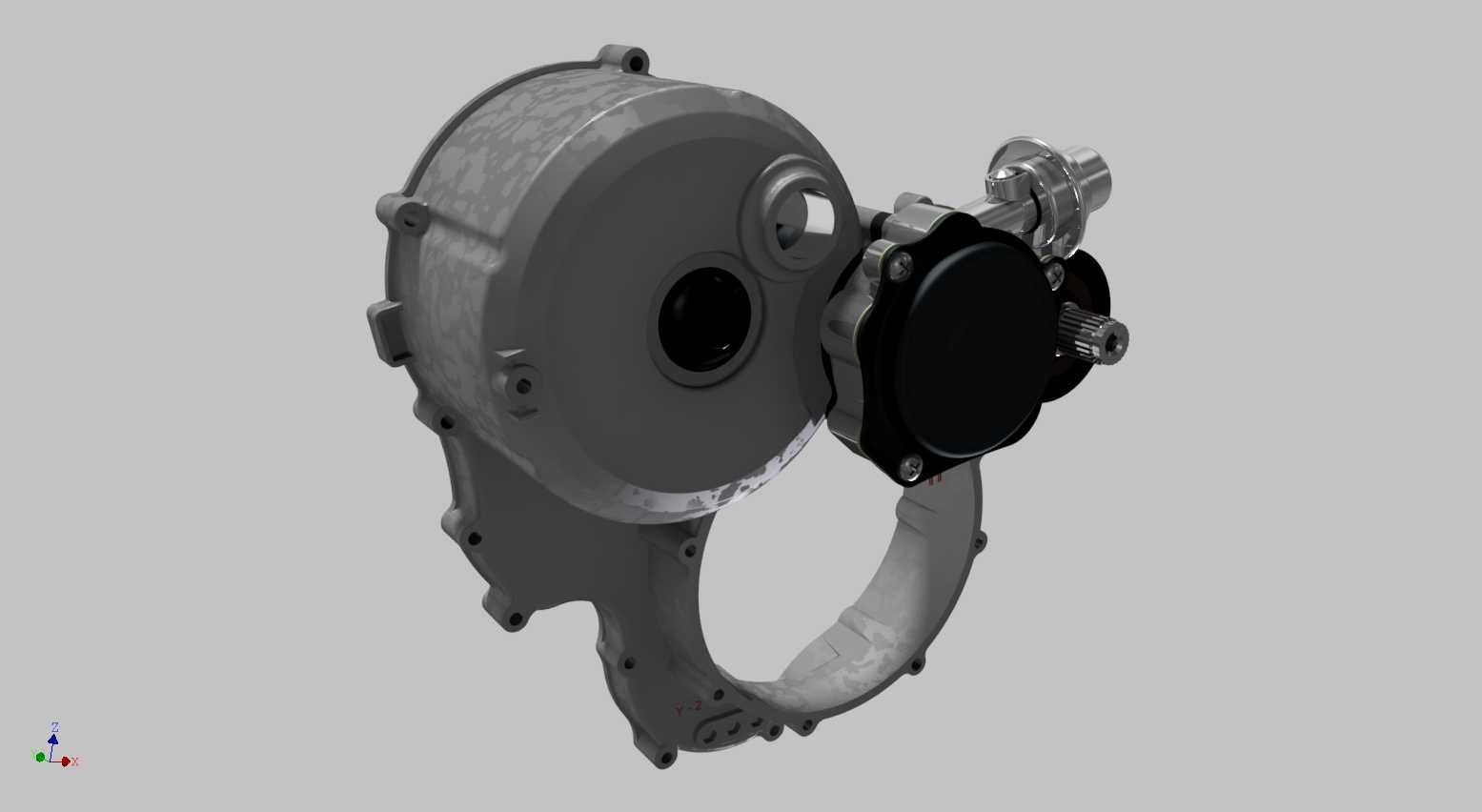

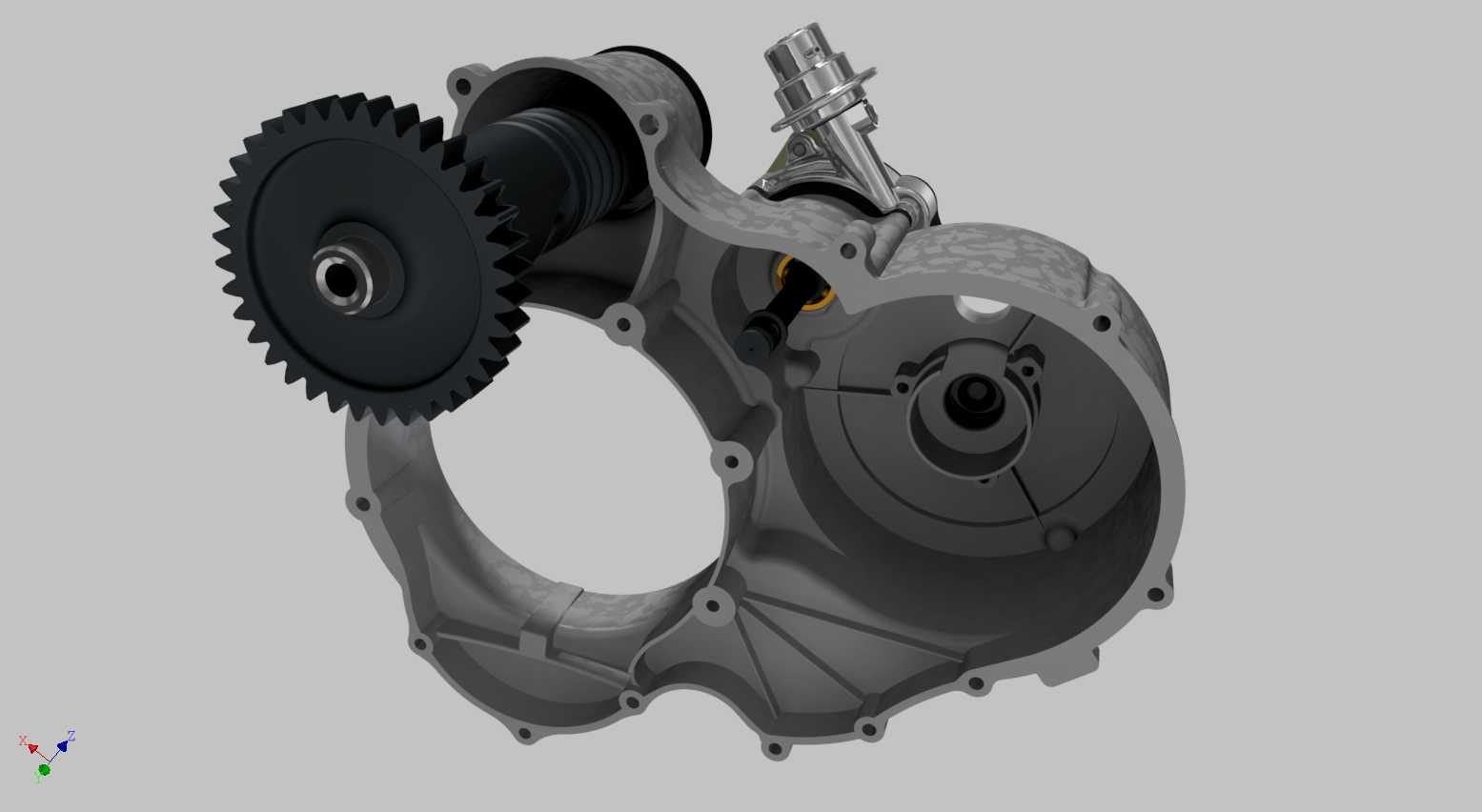

本田GL1100摩托车发动机后盖总成结构

　　这款结构针对大排量巡航摩托车的动力输出端做了完整的装配还原，覆盖了动力从曲轴输出到终传机构的全部后端衔接界面，日常维修场景中，技师可以直接参照该结构拆解后盖组件，不用反复核对零散的维修手册爆炸图，能快速定位puls交流发电机的安装位、调整推进器的啮合间隙，也能直观看到终传动轴的支撑轴承排布，避免装配时出现轴承压装偏斜、油封错位的问题。在改装场景里，不少玩家会给老款GL1100更换大功率发电线圈来适配新增的用电设备，这个结构能清晰展示后盖内部的预留空间，方便评估改装线圈的外径、轴向长度是否会和箱盖内壁发生干涉，也能提前确认固定螺栓的孔位分布，不用反复打样试装。从设计逻辑上看，这个后盖采用了一体化的铸铝壳体结构，

　　外圈的安装凸耳做了不等距排布，从根源上避免装配时出现错装的问题，每个凸耳的厚度都根据对应位置的受力做了差异化设计：靠近终传输出轴的位置凸耳厚度更大，能承受链条或者传动轴传递过来的交变载荷，靠近发电机侧的凸耳相对薄一些，在保证连接强度的前提下尽可能降低整体重量。壳体上的轴承安装位做了阶梯式的止口设计，压装轴承时可以直接抵到止口端面，不用反复测量压装深度，能保证轴承的轴向定位精度，减少运转时的轴向窜动。和发电机衔接的位置预留了密封胶圈的安装槽，槽的深度和宽度都匹配对应规格的O型圈，装配后能有效阻挡机油渗入发电机腔室，也能避免外部的泥水、灰尘进入箱体内部。终传动轴的穿出位置设计了双重密封结构，内侧是骨架油封阻挡箱体内的机油泄漏，

　　外侧是防尘封阻挡骑行过程中带起的泥沙，能大幅延长密封件的更换周期。从安装边界来看，这个后盖的外圈轮廓完全匹配GL1100发动机箱体的后端结合面，所有螺栓孔的位置度公差控制在0.1mm以内，装配时不需要额外修磨就能完全贴合，结合面的平面度要求控制在0.05mm以内，涂覆密封胶后能保证长期使用不渗油。后盖和车架衔接的位置预留了固定吊耳的安装位，吊耳的孔位和车架上的发动机安装点完全对应，吊装发动机时可以直接用这个位置做支撑，不会出现干涉。和周边附件的间隙也做了充分预留：和后摇臂的最小间隙大于15mm，颠簸工况下不会出现碰撞摩擦；和空滤壳体的间隙大于10mm，方便后期更换空滤时不用拆解后盖就能完成操作；和启动电机的衔接位做了定位止口，

　　装配启动电机时能快速对准啮合齿轮，减少打齿的风险。结构里还还原了所有的小细节：比如壳体上的机油回流孔，位置刚好对准箱体内部的回油道，能让飞溅到后盖腔室里的机油快速回流到油底壳，避免局部积油造成运转阻力增大；发电机线束的穿出位置做了橡胶护套的安装槽，能避免线束和金属壳体的锐边摩擦造成绝缘层破损；轴承位置预留了黄油嘴的安装位，日常保养时不用拆解后盖就能给终传轴承补充润滑脂，降低保养的工作量。针对老款车型配件老化的问题，这个结构也能给配件复刻提供精准的尺寸参考，比如壳体磨损后的补焊加工、密封槽磨损后的尺寸修复，都能直接参照模型的数模尺寸做基准，不用反复测量旧件的磨损尺寸，大幅提升配件复刻的精度。
