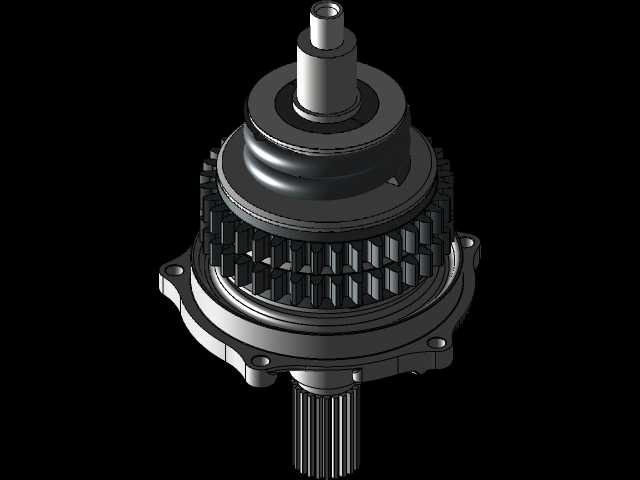

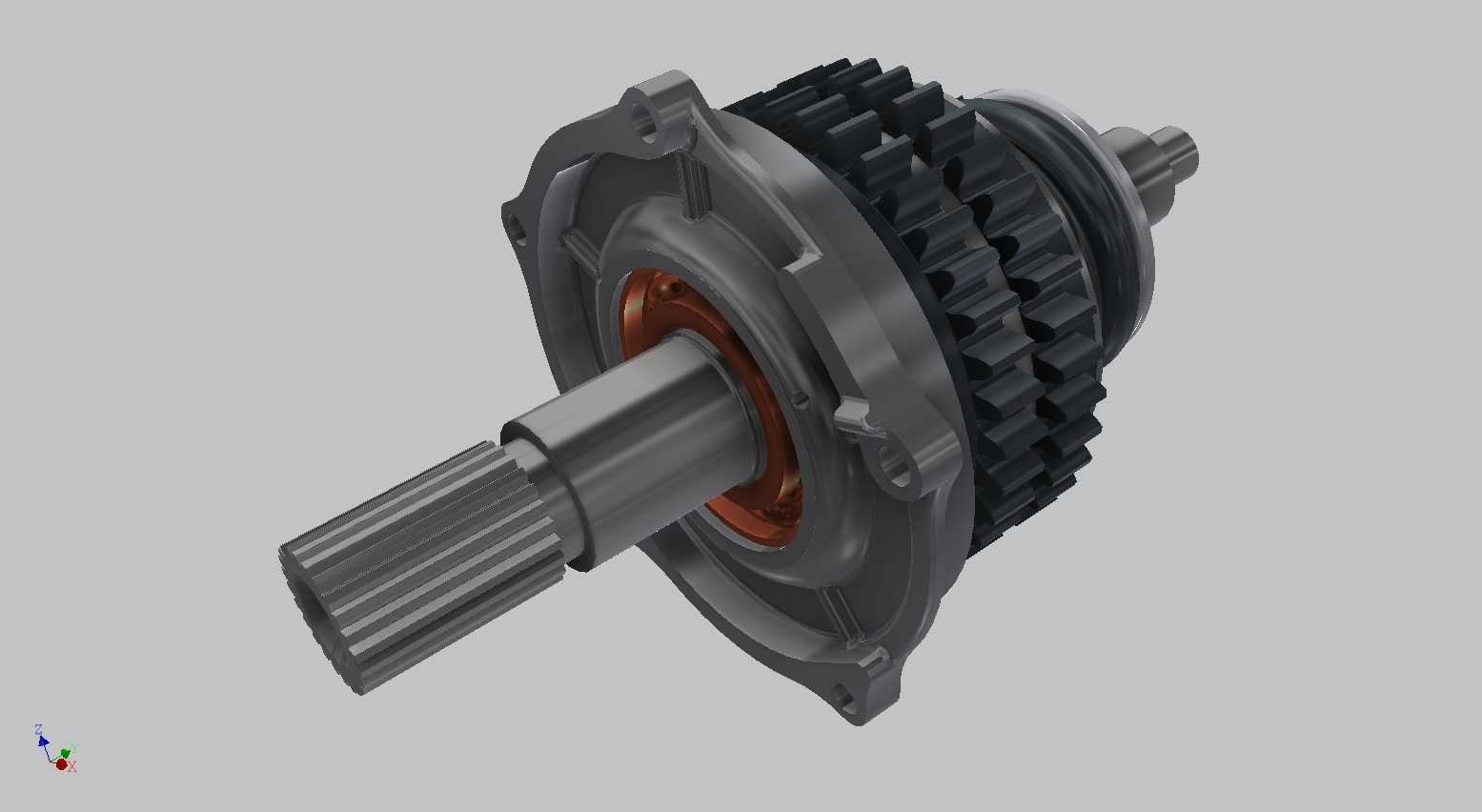

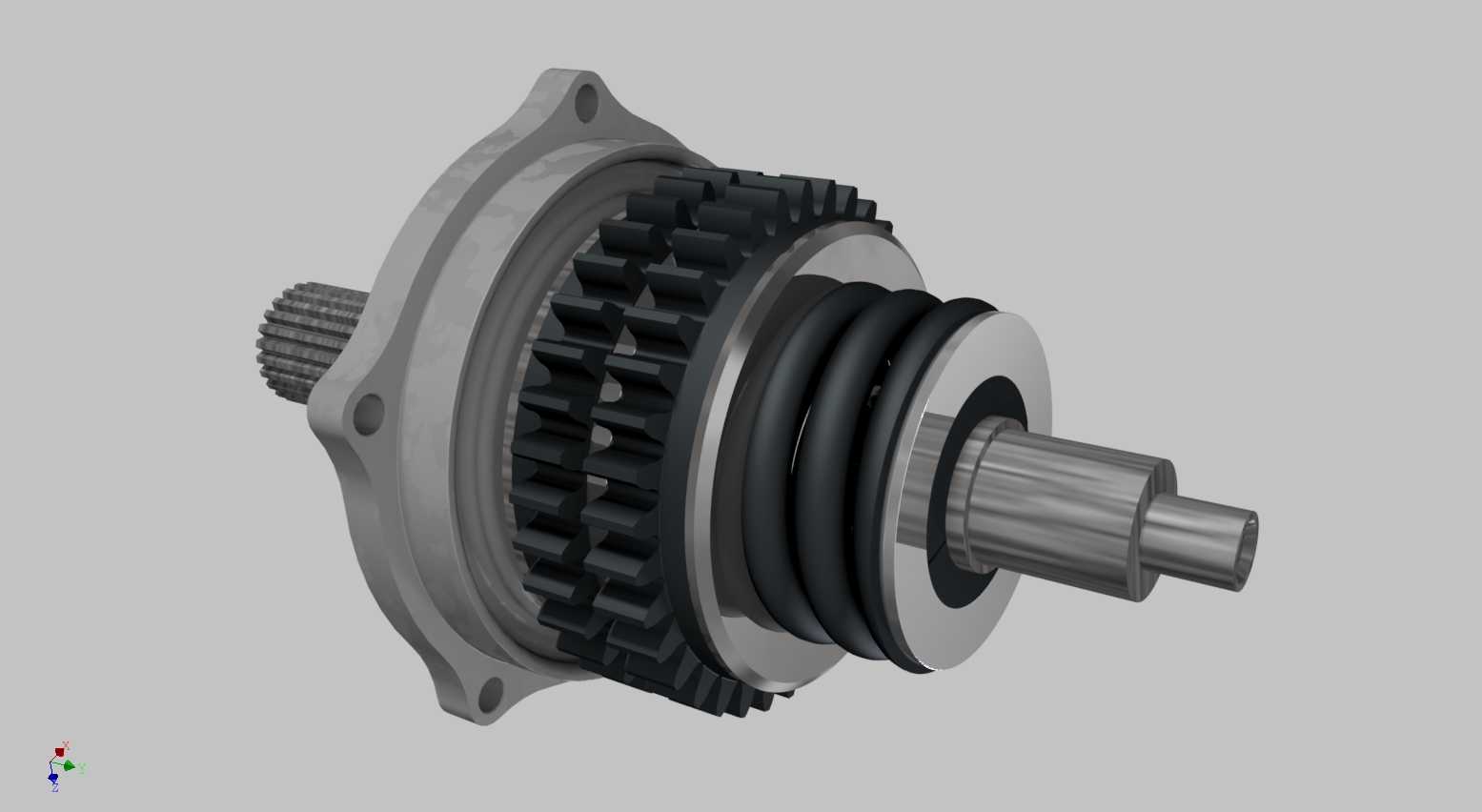

本田GL1100摩托车交流发电机轴总成结构

　　中间段的斜齿轮与发动机正时传动链啮合，在带动转子旋转发电的同时，也为转速信号采集提供基准转速输出；其次是多级减振缓冲，齿轮内侧的橡胶减振器与板减振器采用叠层布置，能够吸收发动机怠速工况下的扭转振动，以及急加速、急减速时产生的瞬时冲击载荷，避免齿轮齿面出现冲击剥落，同时降低传动过程中的异响传递；第三是轴向与周向的定位限位，轴座与轴身采用过盈配合压装，配合开口销、挡圈实现所有叠装部件的轴向锁止，防止高转速下部件出现轴向窜动碰擦周边的线圈结构。从设计思路上看，这套结构没有采用传统的一体式刚性轴设计，而是把动力输入、减振缓冲、定位安装三个功能模块做了分体式集成，轴身主体采用合金结构钢调质处理，表面花键与轴颈位置做高频淬火，这套轴类总成是摩托车供电系统的核心传动承载部件，直接适配本田GL1100车型的动力输出端与发电模块的衔接需求，日常运行中承担着把发动机曲轴输出的旋转动力传递给发电机转子、同时缓冲动力传递过程中产生的冲击载荷的作用，是保障摩托车供电稳定、减少传动系磨损的关键结构。从实际装车场景来看，该总成安装在发动机左侧的磁电机舱位内，一端的外花键段直接插入发电机转子的内花键孔完成周向固定，法兰端通过三个均布的安装孔与发动机箱体的定位凸台配合，靠螺栓实现轴向锁紧，安装时需要保证法兰端面与箱体贴合面的平面度误差不超过0.02mm，避免运行中出现偏摆导致的油封渗漏问题。总成的核心功能可以拆分为三个部分，首先是动力传递路径的刚性承载，

　　硬度控制在HRC55-60区间，保证耐磨性能的同时，芯部保留足够的韧性应对冲击载荷；齿轮采用粉末冶金烧结成型，齿面做精整处理，兼顾制造成本与传动静音需求；橡胶减振器采用耐油丁腈橡胶材质，邵氏硬度控制在65±5度，既能缓冲冲击又不会因为过软导致传动迟滞；板减振器采用弹簧钢冲压成型，表面做发黑防锈处理，与橡胶减振器形成刚度互补，应对不同转速区间的振动频率。从安装边界尺寸来看，法兰端最大外径为128mm，三个安装孔的中心圆直径为110mm，适配发动机箱体上的φ112mm定位止口；轴伸端的最小轴径为22mm，伸出法兰端面的长度为47mm，刚好匹配发电机转子的安装深度，不会出现顶死或者配合长度不足的问题；齿轮段的最大齿顶圆直径为89mm，

　　与周边线圈骨架的最小间隙保持在3mm以上，避免高转速下热膨胀导致的碰擦；叠装的弹簧与挡圈位置的轴径为35mm，挡圈槽的深度为1.8mm，采用标准轴用弹性挡圈实现限位，开口销穿过轴端的径向孔，对最外侧的锁紧垫片做防转锁止，避免长期运行后螺纹连接件出现松脱。在实际维修与建模参考过程中，需要重点关注几个配合面的公差要求：花键段采用渐开线花键配合，定心方式为齿侧定心，配合精度选6级，保证动力传递的同轴度；轴座与轴身的配合过盈量控制在0.02-0.04mm，压装时需要保证压入力垂直于轴座端面，避免出现轴身弯曲；橡胶减振器与两侧金属压板的配合采用间隙配合，间隙量控制在0.1-0.2mm，给橡胶受热膨胀留出足够空间，避免高温下橡胶被挤压开裂。

　　这套结构的设计逻辑充分考虑了摩托车发动机舱空间紧凑、工况变化频繁、维护便利性要求高的特点，所有易损件都采用分体式设计，后期维护时不需要更换整个轴总成，只需要单独更换磨损的齿轮、老化的橡胶减振器或者失效的挡圈开口销即可，大幅降低了全生命周期的使用成本。建模过程中需要注意各个叠装部件的装配顺序，从法兰端开始依次压装轴座、板减振器、橡胶减振器、齿轮、弹簧、挡圈，最后安装轴端的开口销，每个部件的装配方向都有定位止口做防错，避免装反导致的功能失效；齿轮的斜齿螺旋角为15度，建模时需要保证齿向与正时链条的啮合方向匹配，否则会出现装配后啮合卡滞的问题；花键的齿形参数需要与原厂转子的内花键完全匹配，齿厚偏差控制在0.02mm以内，避免出现配合过松导致的花键磨损过快，或者配合过紧导致的装配困难。
