本田GL1100摩托车发动机脉冲轴结构

　　在大排量摩托车发动机的点火正时系统里，脉冲轴是承担转速信号采集、点火触发基准传递的核心轴类构件，这款适配本田GL1100机型的脉冲轴，日常应用场景覆盖该款车型的发动机日常检修替换、改装件逆向开发、维修教学实训等多个领域，是发动机点火系统稳定运行的基础承载部件。从实际功能来看，该轴的核心作用是为脉冲信号发生器提供稳定的旋转基准，轴身随发动机配气机构同步转动，轴上预设的触发凸台经过信号采集端时，会切割磁脉冲传感器的磁力线，产生对应曲轴转角的电信号，为ECU提供点火提前角计算的核心参考依据，一旦轴件出现磨损、跳动超差的情况，会直接导致点火正时偏移，出现发动机怠速不稳、加速顿挫、动力输出不足甚至无法启动的故障。从设计思路层面拆解，

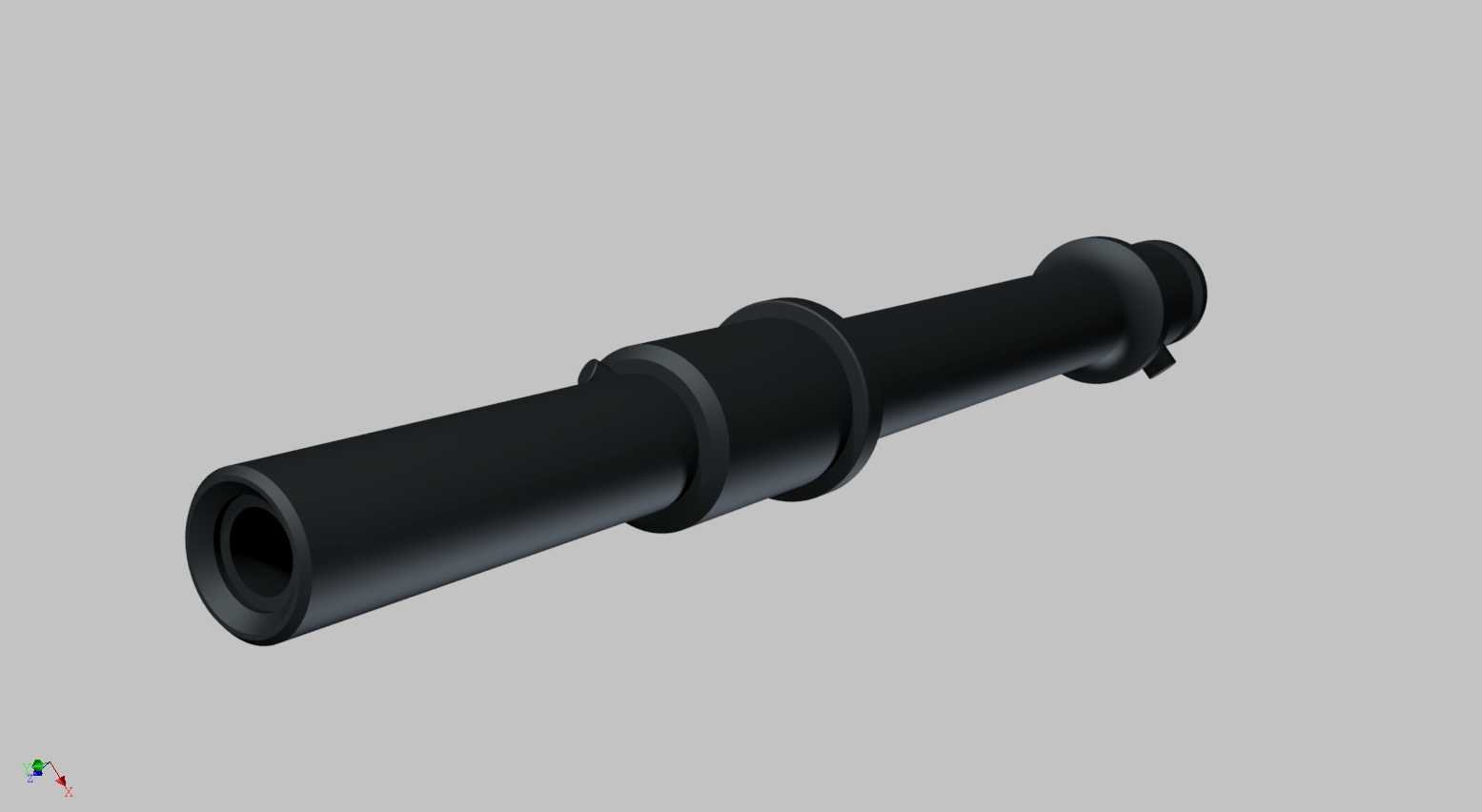

　　这款脉冲轴采用了阶梯式变径结构，不同轴段的直径匹配对应安装位的轴承内圈尺寸，轴肩位置做了精准的轴向定位设计，能保证轴件在高速旋转过程中不会出现轴向窜动，避免触发凸台与传感器之间的气隙出现波动，保障信号采集的稳定性。轴身的环形凸缘结构一方面承担轴向限位的作用，另一方面也能在装配过程中作为安装到位的视觉与触觉基准，减少维修装配时的对位误差。轴的两端结构做了差异化设计，一端为内孔结构，用于和驱动端的连接轴实现套接定位，保证扭矩传递的同轴度，另一端的轴头结构适配信号触发端的安装座，预留的凸台安装位可以直接固定信号触发齿圈，不需要额外加装转接衬套，减少了装配累积误差。从外形尺寸与安装边界来看，

　　该轴的整体长度适配GL1100发动机左侧磁电机舱的安装空间，最大轴径处的尺寸与舱体内的轴承座孔径完全匹配，安装时不需要对原有发动机的安装位做任何切削或扩孔处理，轴身的各段退刀槽尺寸符合机械加工的工艺要求，既保证了轴肩处的应力不会过度集中，也不会因为槽宽过大导致轴段的刚性不足。在实际选型替换过程中，需要重点核对轴端连接位的内孔直径、触发凸台的轴向位置与凸台高度，这三个参数直接决定了信号采集的气隙是否符合设计要求，气隙过大会导致信号强度不足出现点火丢缸，气隙过小则会在轴件高速跳动时出现刮碰传感器的问题。轴件的表面做了发黑处理，能在发动机舱的高温油气环境下具备基础的防锈抗腐蚀能力，

　　轴颈位置的表面粗糙度达到了适配滑动轴承或滚动轴承的配合要求，长期高速旋转下不会出现异常的轴颈磨损。不同于普通的传动光轴，这款脉冲轴的形位公差要求更高，各段轴颈的同轴度公差控制在极小范围内，避免高速旋转时出现轴件跳动，导致信号采集出现角度偏差。在三维建模过程中，该轴的各段阶梯过渡处都做了微小的圆角处理，既符合实际加工的工艺特性，也能在应力仿真时避免应力集中导致的结构失效，轴身的所有尺寸都严格参照原厂实物的测绘数据，能直接用于维修替换件的加工生产，也可以作为摩托车发动机教学的三维演示模型，帮助维修人员理解点火正时系统的机械传递逻辑。在发动机实际运行过程中，该轴的转速与曲轴转速保持固定的传动比，其转动的稳定性直接影响点火信号的准确性，因此轴件的材质选用了具备足够强度与韧性的中碳钢，经过调质处理后能承受长期高速旋转的交变载荷，不会出现轴身断裂或变形的问题。
