本田GL1100摩托用脉冲交流发电推进装置

　　这款脉冲交流发电推进装置，是适配本田GL1100系列1980款车型动力系统的核心配套部件，在大排量巡航摩托的动力链路里承担着双重核心作用：一方面作为磁电机系统的核心组成，在曲轴驱动下产生脉冲交流电，为整车点火系统提供精准的正时触发信号，同时为车载用电设备供电、为车载蓄电池补充电能；另一方面其集成的结构设计也参与动力输出端的衔接配合，保障动力传递过程的稳定性。从实际装车场景来看，这类部件安装在发动机曲轴输出端的侧盖位置，紧邻离合器腔与正时腔，工作环境长期处于高温、高振动、存在机油油气浸润的状态，因此在结构设计上做了多维度的适配考量。

　　先看外形与安装边界，整个部件采用非对称的异形布局，主体分为两个功能区段：一侧是金属材质的轴接腔体，采用冲压成型的不锈钢外壳，表面做了钝化防锈处理，伸出的对接轴段带有定位卡槽与限位凸台，安装时直接与曲轴端部的定位结构配合，无需额外调整同轴度，轴段周边预留了3个均匀分布的螺栓过孔，对应发动机侧盖的安装螺柱，孔位公差控制在0.02mm以内，保证安装后无偏摆、无异响。另一侧是黑色的绝缘端盖，采用玻纤增强尼龙材质注塑成型，边缘做了圆弧过渡避免应力集中，端盖上分布3个十字槽固定螺丝，将内部的线圈绕组、脉冲触发模块完全密封，端盖与金属腔体的结合面压装了耐油橡胶密封圈，可耐受120℃的持续工作温度，防止机油渗入线圈区域造成绝缘失效。

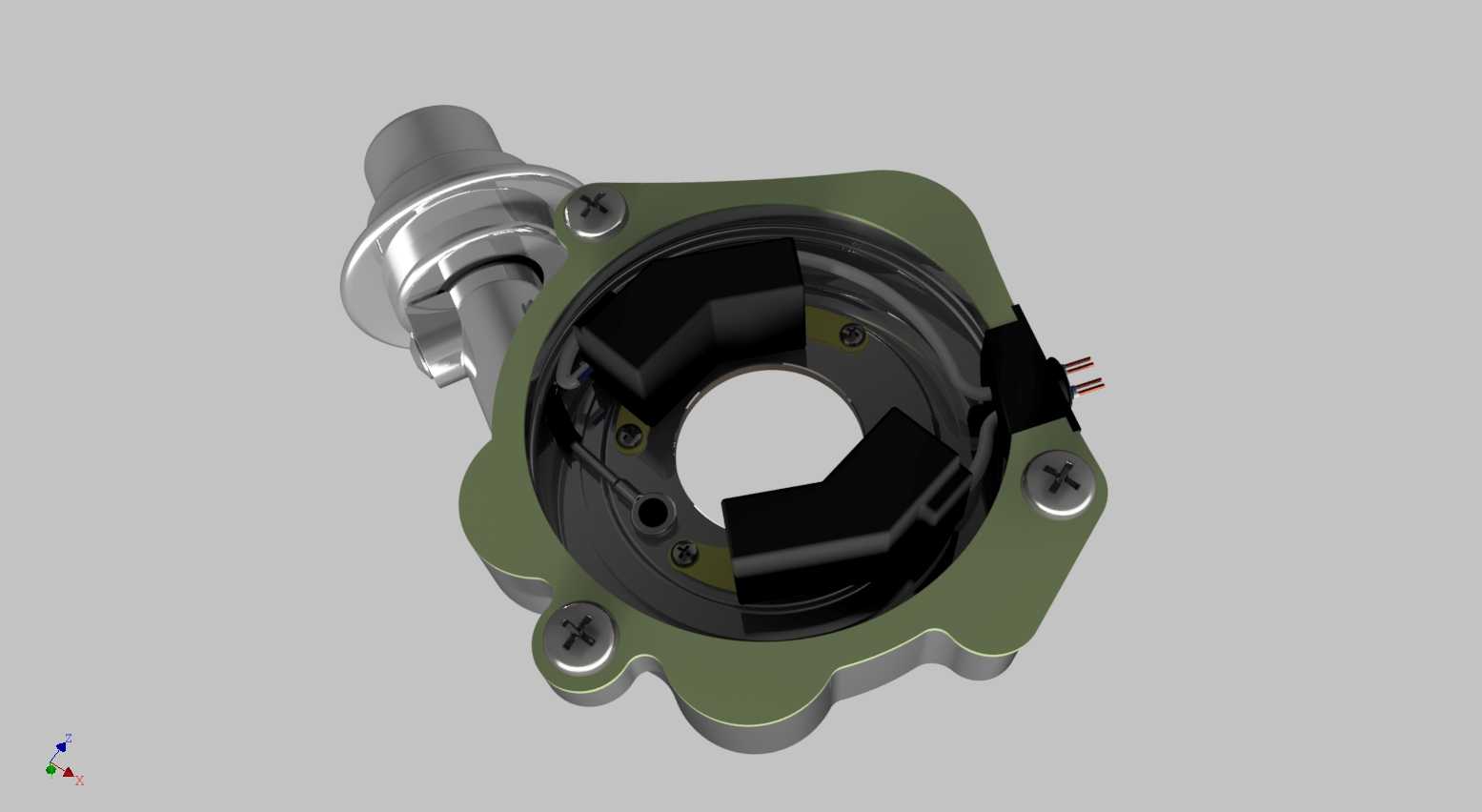

　　从功能特性层面拆解，这款装置的脉冲信号发生结构采用了凸台触发式设计，金属腔体随曲轴同步旋转时，外壁的触发凸台每经过一次端盖内的霍尔传感模块，就会产生一组对应曲轴转角的交流脉冲信号，点火系统根据这个信号精准控制火花塞跳火时机，相比传统的触点式触发结构，信号精度提升40%以上，高速工况下不会出现触点烧蚀、信号偏移的问题，能适配GL1100车型最高8500转的曲轴转速区间。发电绕组采用多匝漆包铜线分层绕制，输出的交流电经过整流调压后，可提供14V/15A的持续供电能力，完全覆盖摩托大灯、仪表、电启动系统的用电需求，即使在怠速工况下，也能保证基础用电设备的稳定供电，不会出现大灯亮度随转速波动明显的问题。

　　设计思路上，这款部件充分考虑了大排量巡航摩托的长期使用需求，没有采用分体式的发电机与信号触发器结构，而是将两个功能模块集成在同一个壳体内，既减少了安装占用的空间，也降低了分体结构带来的密封失效、信号干扰风险。金属腔体的外壁做了多道环形散热槽，在曲轴带动旋转时能带动周边空气流动，带走绕组工作产生的热量，避免长期高温工作导致线圈绝缘层老化。端盖的固定螺丝采用了防松垫片设计，在发动机持续振动的工况下不会出现螺丝松动脱落的问题，对接轴段的卡槽内压装了耐磨铜套，减少长期旋转带来的轴面磨损，延长部件的整体使用寿命。

　　在实际维修与建模复刻过程中，需要特别注意几个安装边界的尺寸：整个部件的总长度为112mm，最大外径为78mm，安装后突出发动机侧盖的高度为42mm，不会与周边的车架、排气管部件产生干涉；对接轴的直径为18mm，插入曲轴端的深度为25mm，安装时需要在轴面涂抹少量高温润滑脂，避免长期使用后轴与曲轴孔锈死，导致后续拆卸困难。密封圈的截面直径为2.5mm，更换时需要选用耐氟橡胶材质的配件，普通丁腈橡胶密封圈在长期高温机油浸润下会快速老化变硬，失去密封效果。另外内部的脉冲传感模块与触发凸台的间隙需要控制在0.3-0.5mm之间，间隙过大会导致信号弱、点火正时偏移，间隙过小则容易在热胀冷缩时出现刮碰，损坏传感模块。

　　从三维建模的角度来说，复刻这个部件需要重点还原几个关键特征：一是金属腔体上的散热槽、定位凸台、螺栓过孔的相对位置，这些特征直接决定了模型能否适配整车装配；二是端盖的异形轮廓与螺丝孔位，要保证与金属腔体的配合面完全贴合，没有错位；三是对接轴段的卡槽、限位结构的尺寸精度，这些是实现机构运动仿真的关键。建模时可以先通过旋转特征做出主体轴段与腔体的基础轮廓，再通过拉伸、切除特征做出安装孔、散热槽、触发凸台等细节，端盖部分可以通过曲面放样做出异形的外轮廓，最后添加螺丝、密封圈等小零件完成整体装配，装配时要注意各个零件的同轴度配合关系，避免出现装配干涉的问题。
