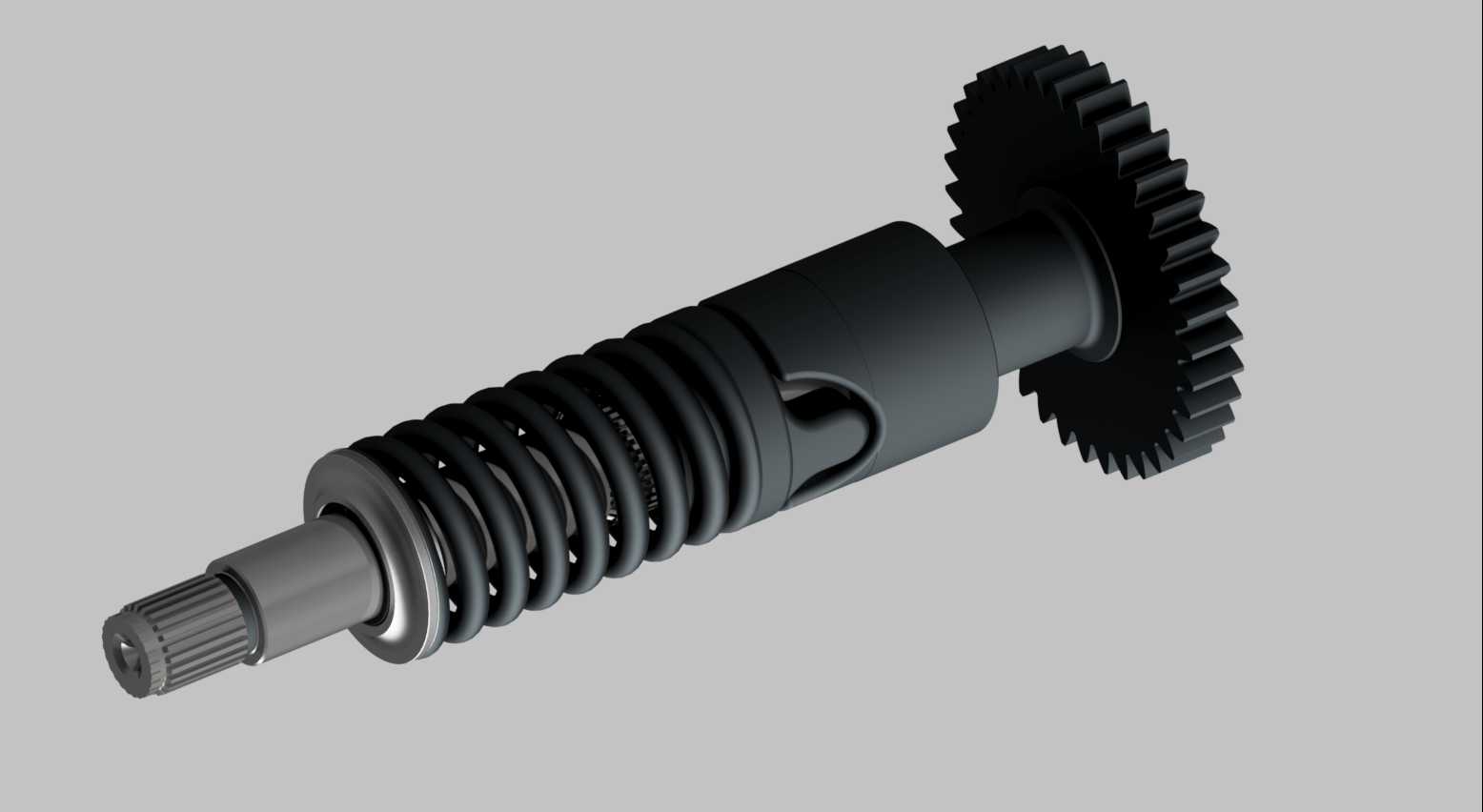

本田GL1100摩托车终传动轴带减振齿轮结构

　　这款轴传动结构主要适配大排量卧式摩托车的后轮动力传递场景，替代传统链条传动方案，解决长里程使用下链条张紧度衰减、润滑脂飞溅污染车体、高速传动噪音偏大的问题，在巡航类摩托车的动力传输链路中承担扭矩换向、负载缓冲、转速匹配的核心作用。从结构组成来看，集成了渐开线圆柱直齿轮、圆柱螺旋压缩弹簧、花键输出轴、凸轮减振槽几个核心功能段，齿轮端与变速箱末端的输出齿轮啮合，接收发动机经过变速机构调整后的扭矩，轴体末端的外花键段插入后轮主减的内花键套，将动力直接传递给后轮驱动车辆行进。设计时在齿轮与轴体的衔接位置做了分体式浮动结构，没有将齿轮与轴做成刚性一体件，而是预留了周向转动的间隙，配合套在轴颈上的螺旋弹簧与轴身加工的凸轮型槽，当车辆急加速、

　　急减速或者路面颠簸带来后轮瞬时冲击扭矩时，齿轮与轴体之间可以产生小角度的相对转动，通过凸轮槽的型面将周向冲击力转化为轴向分力压缩螺旋弹簧，抵消瞬时冲击载荷，避免传动系统的硬连接打齿、花键崩齿问题，同时也能过滤掉发动机输出的扭转振动，降低骑行过程中的传动震感。建模过程中需要重点把控几个安装边界尺寸：首先是齿轮的分度圆直径、齿顶圆直径要与啮合副的中心距匹配，齿宽要覆盖配对齿轮的啮合宽度，同时预留0.5-1mm的轴向窜动间隙，避免齿轮端面与箱体加强筋产生运动干涉；其次是螺旋弹簧的内径要比安装轴颈的外径大0.3-0.4mm，保证弹簧压缩伸缩过程中不会卡滞，弹簧的预压长度要匹配减振行程的设计值，预紧力过小会导致正常行驶时传动旷量过大，

　　预紧力过大会失去冲击缓冲的效果；轴体末端的花键参数要严格匹配后轮轮毂的花键套规格，包括模数、齿数、压力角、大径小径公差，花键的有效啮合长度要满足最大扭矩下的挤压强度要求，避免花键齿面压溃变形；轴身的凸轮槽型线要做平滑过渡，不能有锐角拐点，否则相对转动时会出现卡滞，加剧槽面的磨损。实际装车时，整个轴体通过两个深沟球轴承支撑在后桥传动箱内，轴承的安装轴颈要做轴肩定位，轴肩的高度要低于轴承内圈的厚度，方便后续维修时的轴承拆卸，齿轮端的外侧要加装油封，阻挡传动箱内的齿轮油泄漏，同时防止外部的泥水、灰尘进入箱体内污染润滑油。这套结构相比传统的链条传动，传动效率更高，维护周期更长，不需要频繁调整张紧度、涂抹润滑脂，但是对零件的加工精度要求更高，

　　尤其是齿轮的啮合精度、减振凸轮的型面精度、花键的位置度公差，任何一个参数超差都会导致传动异响、缓冲失效的问题。建模时需要先确定整体的传动比参数，反推齿轮的齿数与模数，再根据最大传递扭矩计算轴的最小直径、弹簧的线径与有效圈数，最后校核花键的挤压强度、齿轮的弯曲接触强度，确保各部件在满负荷工况下的安全系数满足使用要求，同时还要考虑装配工艺性，整个轴组件要能从传动箱的侧盖开口处顺利装入，不需要额外拆分箱体结构，降低后期维护的拆装难度。
