摩托车空档开关组件三维结构设计

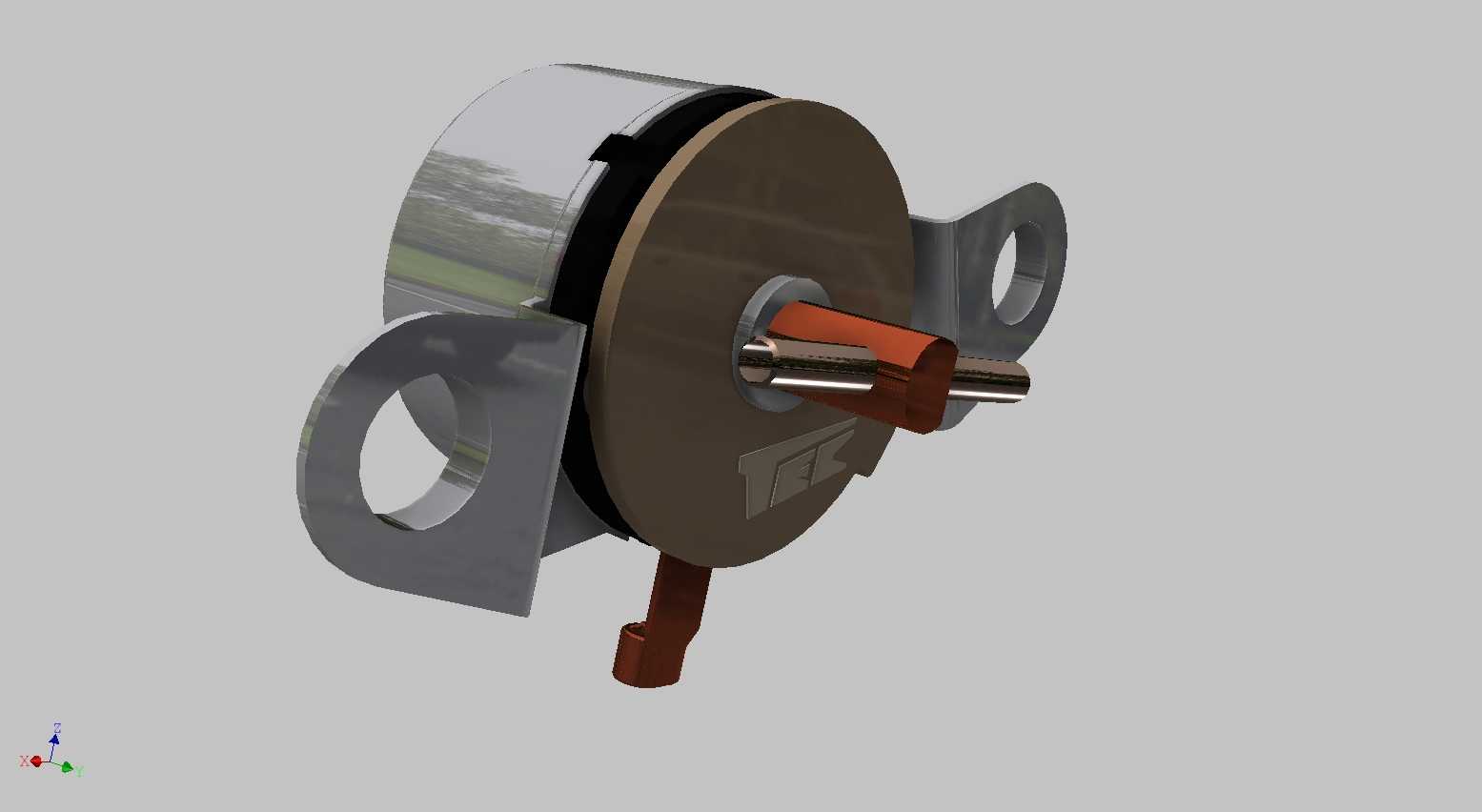

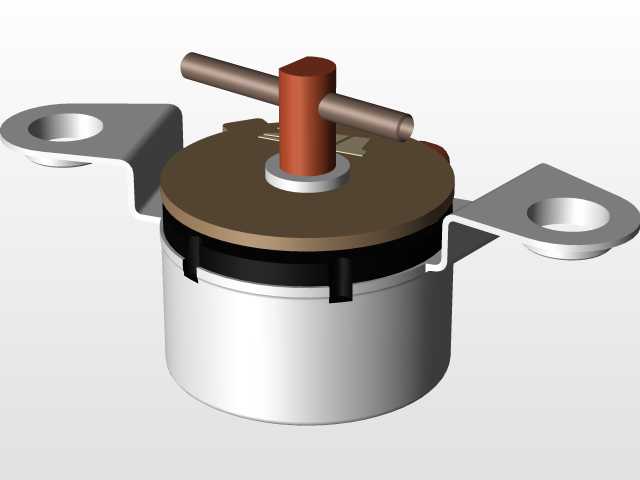

　　这款空档开关是摩托车动力传动系统里的核心档位检测部件，主要适配大排量巡航车型的档位状态识别需求，日常安装在发动机变速箱的档位输出侧位置，核心作用是在变速箱处于空档档位时，向车辆仪表、点火系统传递对应的电信号，避免车辆带档启动出现窜动风险，同时给骑行者提供明确的档位状态提示。从结构设计来看，整个部件采用分体式组装结构，主体的绝缘基座采用耐高温工程塑料材质，既可以隔绝内部触点的电流导通路径，也能抵御发动机舱长期工作带来的高温、油污侵蚀，基座外圈包裹的金属密封衬圈，能在安装时和变速箱壳体贴合形成密封面，阻挡变速箱内的润滑油渗漏，也避免外部泥水、灰尘进入开关内部造成触点氧化失效。两侧延伸出的带安装孔金属固定耳，

　　是和变速箱壳体连接的核心安装结构，两个安装孔的孔位同轴度公差控制在0.05mm以内，安装时可以通过两个螺栓直接将开关固定在变速箱对应的安装位上，固定耳和主体基座之间采用包胶注塑的方式结合，能抵消车辆行驶过程中发动机传递的持续振动，避免长期振动下固定结构出现松脱、断裂的问题。伸出的金属触发轴是和变速箱内部档位拨叉联动的核心部件，触发轴采用耐磨不锈钢材质加工，表面做了抛光硬化处理，和基座内部的轴套配合间隙控制在0.02mm，既可以保证轴体在档位切换时顺畅滑动、转动，不会出现卡滞导致档位信号识别错误，也能控制间隙避免润滑油渗入开关内部的触点腔。侧面伸出的接线端子采用铜质镀锡工艺，用来连接车辆的线束回路，端子和基座之间做了防松脱的倒刺结构，

　　避免车辆振动导致线束插头脱落，造成档位信号丢失。在实际使用场景中，当骑行者操作换挡机构将变速箱切换至空档位置时，档位拨叉会推动开关的触发轴产生对应的位移，触发轴带动内部的动触点和静触点导通，接通空档指示灯的电路，同时给点火系统传递空档允许启动的信号；当切换至其他前进档位时，拨叉带动触发轴回位，触点断开，空档指示灯熄灭，同时点火系统的启动回路会被切断，必须捏下离合器才能完成启动动作，从结构根源上避免带档启动的安全隐患。设计过程中充分考虑了摩托车的实际使用工况，整个开关的防护等级可以满足IP65的使用要求，在高压水枪冲洗、雨天骑行、长期颠簸振动的场景下都能保持稳定的工作状态，内部的触点采用银合金材质，接触电阻小，耐电弧烧蚀能力强，

　　可以承受数万次的档位切换动作而不出现接触不良的问题。从安装边界来看，整个开关的主体外径控制在合理范围内，不会和周边的发动机壳体、线束、排气管部件产生安装干涉，触发轴的伸出长度和变速箱内部拨叉的行程完全匹配，不会出现轴体过长顶坏拨叉、或者轴体过短无法触发触点的问题，两个安装耳的间距和变速箱上的安装螺柱间距完全对应，安装时不需要额外做适配调整，直接对位锁紧螺栓即可完成装配，接线端子的朝向也预留了足够的线束插拔空间，后期维护更换时不需要拆解周边的其他部件，直接拔下插头拧下固定螺栓就可以完成配件更换。在结构建模过程中，所有配合面的公差都按照摩托车零部件的通用设计标准做了预留，金属部件的倒角、圆角都做了工艺性处理，避免加工过程中出现应力集中的问题，绝缘基座的壁厚均匀，不会出现注塑成型时的缩痕、缺料问题，金属固定耳的折弯角度经过反复校核，安装后可以和变速箱的安装面完全贴合，不会出现装配应力导致的部件断裂问题。
