本田GL1100水泵与变速器间密封垫片

　　这款密封垫片应用在大排量摩托车动力总成的衔接部位，具体承担水泵壳体与变速器壳体结合面的静密封职能，是动力总成冷却润滑回路隔离的核心密封元件。在摩托车实际运行工况中，水泵负责驱动冷却液在发动机水道、散热器间循环带走燃烧做功产生的多余热量，变速器腔体内则储存有润滑齿轮、换挡机构的专用齿轮油，两个腔体仅靠壳体结合面实现物理分隔，一旦结合面出现密封失效，冷却液会混入齿轮油造成润滑油乳化失效，加剧变速器齿轮、换挡拨叉的磨损，齿轮油也可能渗入冷却回路造成水道堵塞、散热效率下降，严重时会引发发动机过热、变速器打齿等恶性故障，因此该垫片的密封可靠性直接关系到动力总成的运行寿命。

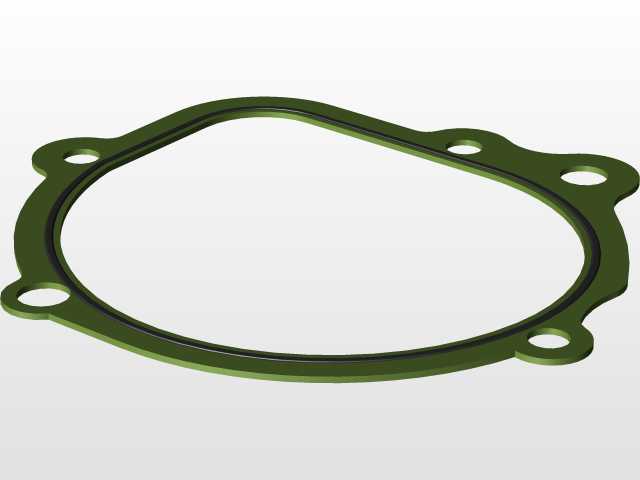

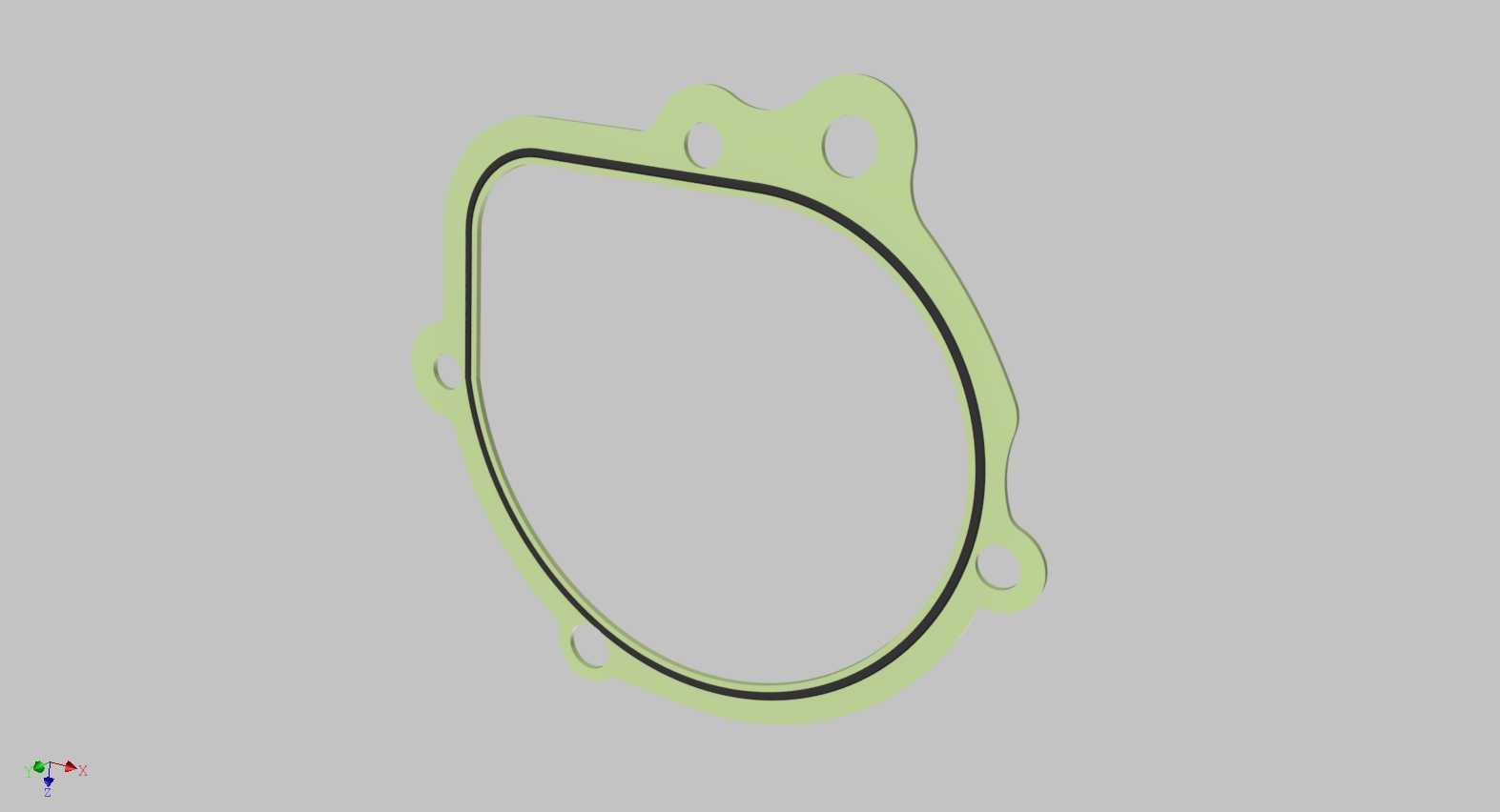

　　从设计思路来看，这款垫片完全适配对应车型壳体结合面的轮廓特征，整体采用异形仿形结构，没有多余的结构冗余。垫片沿结合面的密封带做了等宽设计，密封带宽度完全匹配壳体结合面的加工面宽度，既不会因为密封带过窄导致压合比压不足引发渗漏，也不会因为密封带过宽造成垫片材料浪费、压装时出现移位错位。垫片上分布的多个通孔完全对应壳体上的紧固螺栓位置，每个螺栓孔周边的密封区域都做了局部加宽处理，抵消螺栓紧固时的应力集中，避免长期使用后螺栓周边的垫片材料出现蠕变松弛，导致密封比压下降。垫片内侧的轮廓完全避让开变速器的输入轴、水泵叶轮轴的运动空间，不会出现垫片边缘与旋转部件发生运动干涉的问题，外侧轮廓则完全贴合壳体的外壁边缘，装配后不会出现突出壳体的多余边料，避免影响周边管线、覆盖件的安装。

　　从安装边界来看，这款垫片的厚度匹配壳体结合面的平面度公差要求，常规壳体结合面经过铣削加工后存在微小的加工刀痕与平面度误差，垫片的可压缩量刚好可以填充这些微观凹凸，在螺栓达到规定紧固扭矩时，垫片被均匀压缩，在整个结合面形成连续的密封屏障。装配时不需要额外涂抹密封胶，依靠垫片自身的材质特性即可实现密封，避免了密封胶涂抹过量掉入腔体内部造成油路、水道堵塞的风险。垫片上的每个安装孔位都做了定位适配，装配时可以直接套在壳体的定位销上，不需要反复调整位置，能有效提升装配效率，也避免了装配错位导致的密封失效。

　　在实际使用场景中，摩托车动力总成的工作温度跨度较大，冷启动时环境温度可能低至零下数十度，发动机达到正常工作温度后，壳体结合面的温度会升至一百摄氏度以上，同时车辆行驶过程中会伴随持续的振动、螺栓预紧力的微小衰减，这款垫片的材质可以在宽温度区间内保持稳定的弹性与密封性能，不会因为温度交变出现硬化、脆裂或者过度软化的问题，也能在长期振动环境下保持足够的回弹性，补偿螺栓预紧力的微小衰减，维持稳定的密封比压。对于三维建模从业者而言，这类密封垫片的建模核心在于精准提取壳体结合面的轮廓特征，准确还原每个螺栓孔的位置、孔径以及密封带的宽度，同时要充分考虑垫片的压缩量对装配尺寸链的影响，建模时需要结合壳体的平面度公差、螺栓的紧固扭矩参数，确定垫片的合理厚度，避免出现垫片压缩量不足或者过度压缩的问题，还要注意避让所有运动部件的运动包络，确保装配后不会出现干涉问题。在结构设计过程中，这类静密封元件的设计往往容易被忽略，但实际上是决定总成可靠性的关键细节，需要结合实际工况的温度、压力、介质特性选择合适的材料与结构参数，才能保证长期使用的密封可靠性。
