本田GL1100摩托终轴传动结构

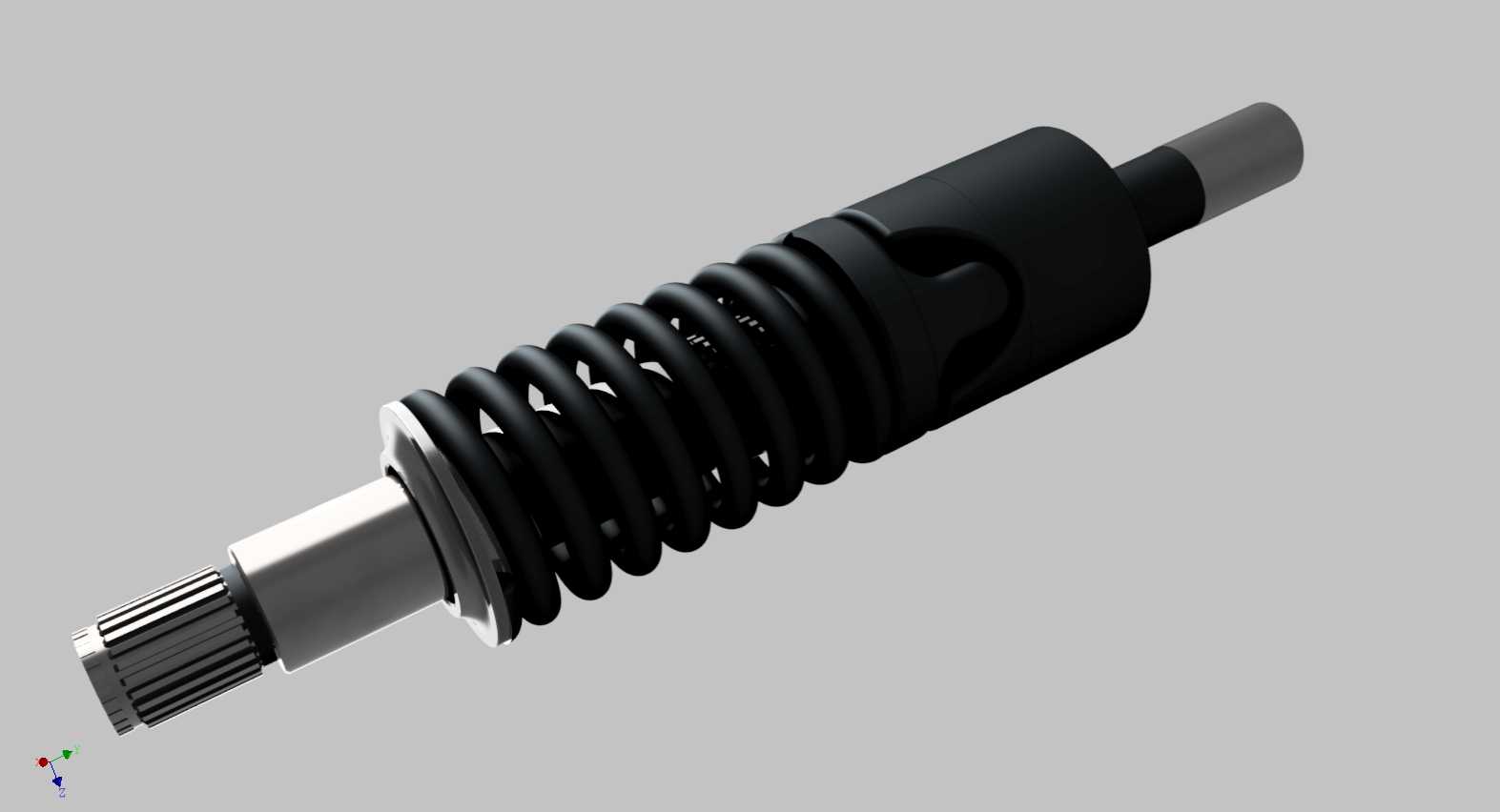

　　在大排量摩托的动力传输链路里，终轴承担着把变速器输出动力平稳传递至后轮的核心作用，和常见的链条、皮带传动结构不同，轴传动结构的密闭性更好，日常维护频次更低，适合大扭矩输出的巡航类车型使用。这款适配本田GL1100的终轴结构，一端通过渐开线花键和发动机侧的输出端对接，花键段采用模数1.5、齿数18的设计，齿侧做了0.02mm的间隙预留，既保证动力传递时的同轴度，也能抵消车辆行驶过程中车架形变带来的微小错位，避免花键齿面出现应力集中导致的崩齿问题。轴身中段集成了缓冲弹簧组件，弹簧的线径4.2mm，有效圈数12圈，预压行程设定为8mm，主要作用是吸收动力接合瞬间的冲击载荷，尤其是急加速或者后轮遇到颠簸路面跳离地面再接触时，

　　弹簧的形变可以缓冲扭矩突变，避免传动系统的硬连接损伤。和万向节轴连接的一端采用圆柱光轴配合定位销的结构，光轴直径16mm，表面粗糙度控制在Ra0.8，配合面的圆柱度公差0.008mm，保证和万向节叉装配后转动时没有松旷量。设计过程中需要重点考虑安装边界的限制，整个终轴的总长度控制在187mm，最大外径处为弹簧组件的38mm，安装时不需要拆解周边的排气悬挂结构，只需要松开两端的固定卡箍就能完成拆装，维修便利性比同级别车型的传动结构提升不少。轴体的基体材料选用40Cr调质处理，表面硬度达到HB240-280，花键和光轴配合面额外做了高频淬火处理，淬硬层深度1.2-1.5mm，表面硬度HRC48-52，能够承受长期大扭矩传递的磨损。

　　弹簧组件的外侧设置了防尘护套的安装卡槽，卡槽宽度3mm，深度1.5mm，装配橡胶防尘套后可以完全隔绝泥水、沙尘进入弹簧和轴身的配合间隙，避免弹簧出现锈蚀卡滞的问题。在实际装车测试中，这款终轴在发动机输出最大扭矩86N·m的工况下，轴身的最大扭转形变量控制在0.12°以内，远低于行业通用的0.3°形变阈值，动力传递的直接性能够满足巡航车型的使用需求，不会出现明显的动力迟滞感。和万向节连接的端部还设计了润滑油道的预留孔，孔径2mm，日常保养时可以通过注油嘴向配合面注入锂基润滑脂，减少转动副的磨损，延长整个传动系统的使用寿命。轴身靠近花键端的位置设置了轴用挡圈槽，挡圈槽距离轴端22mm，用来限制花键插入后的轴向位移，

　　避免车辆行驶过程中轴体出现轴向窜动导致的脱开风险。整个结构没有采用复杂的异形设计，所有加工面都可以通过普通车床、外圆磨床完成加工，不需要定制特殊刀具，量产加工的成本控制在合理区间，同时零部件的通用性强，弹簧、挡圈、防尘套都可以选用标准件，后期维修更换不需要定制专属配件。在三维建模过程中，需要重点还原花键的齿形参数、弹簧的旋向和节距、各配合面的公差带设定，尤其是弹簧和轴身的配合间隙要控制在0.5mm以内，既要保证弹簧能够顺畅轴向移动缓冲冲击，也要避免间隙过大导致弹簧出现偏磨。装配关系上，弹簧套在轴身中段后，两端分别抵靠在轴肩和滑动衬套上，滑动衬套和轴身采用间隙配合，表面镀硬铬处理，减少弹簧伸缩时的摩擦阻力。
