本田GL1100摩托车机油滤清器连接螺栓

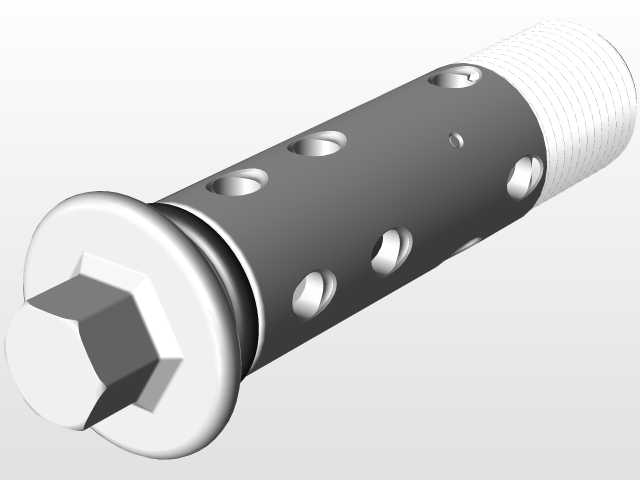

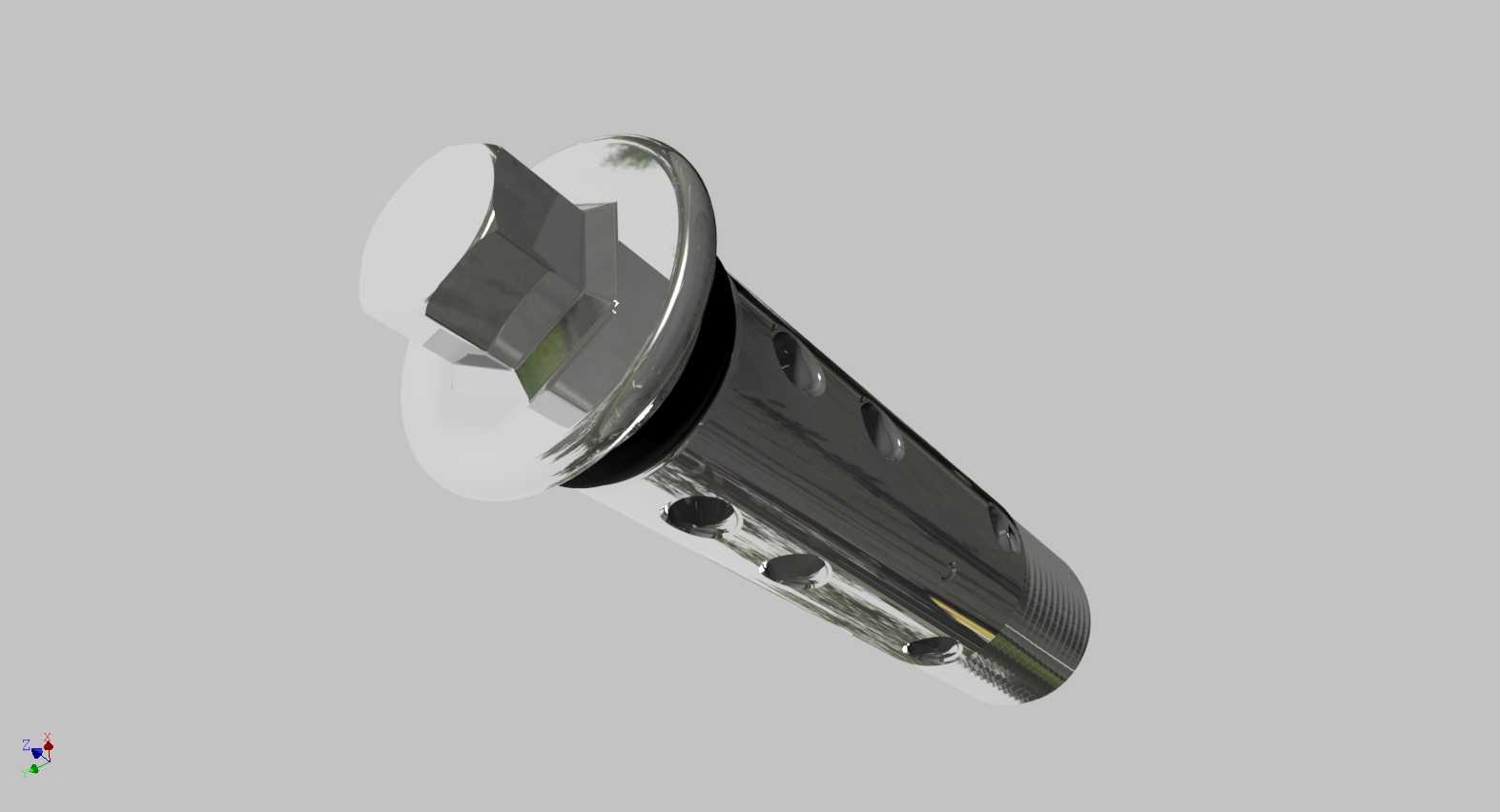

　　在摩托车润滑系统的油路布局中，这类带法兰的外六角中空螺栓承担着机油滤清器与发动机机体的连接、通油双重作用，区别于普通实心紧固螺栓，其内部的轴向通孔是机油进入滤清器的必经通道，杆身分布的径向孔则对应滤清器进油腔的位置，能让发动机泵出的带压机油均匀进入滤材腔体，完成杂质过滤后再从螺栓中心通道流向主油道，供给曲轴、凸轮轴等摩擦副润滑。

　　设计阶段首先要匹配安装边界，法兰盘的直径要覆盖滤清器安装座的密封面，避免压紧密封垫时出现偏压渗漏，法兰下表面的平面度公差控制在0.05mm以内，保证橡胶密封圈受压均匀，不会因为局部压力不足出现机油渗漏，也不会因为压力过大导致密封圈永久变形失效。外六角头的对边尺寸选用标准紧固件规格，适配常规套筒工具，方便售后维修时的拆装操作，六角头与法兰的过渡位置做了圆角处理，避免拧紧时应力集中导致头部断裂。

　　杆身的外螺纹段要和发动机机体上的安装螺孔精准匹配，螺纹精度选用6g级，既保证旋合顺畅，又能避免螺纹间隙带来的松动风险，螺纹长度要控制在合理范围，过长会顶到机体内部的油路结构，过短则旋合牙数不足，无法承受滤清器的重量和机油压力带来的轴向载荷。杆身的径向孔位置经过反复校核，装配后所有径向孔都处于滤清器进油腔的范围内，不会被密封结构遮挡，每个径向孔的边缘都做了去毛刺处理，避免孔边的锐角割伤滤清器内部的密封胶圈，同时也能减少机油流经时的紊流阻力，降低油路的压力损失。

　　中空的内孔直径经过流量计算，要满足发动机高转速工况下的机油通流需求，孔径过小会增加机油泵的负载，导致主油道压力不足，孔径过大则会降低螺栓本身的结构强度，在长期振动工况下出现断裂风险。螺栓表面做了镀硬铬处理，一方面提升表面硬度，减少拆装过程中的磕碰损伤，另一方面增强耐机油腐蚀的能力，长期浸泡在高温机油中也不会出现锈蚀、镀层脱落的问题，避免杂质混入机油造成摩擦副磨损。

　　实际装车场景中，这类螺栓的拧紧力矩有严格要求，力矩过小会导致密封失效漏油，力矩过大则会让螺栓承受过大的预紧力，在发动机运行的振动、热胀冷缩交变载荷下出现疲劳断裂。螺栓头部的法兰面和滤清器之间的密封圈安装槽深度也经过匹配，保证密封圈压缩量在合理区间，常温装配后在发动机工作温度达到100℃以上时，密封圈的回弹量仍能弥补热胀冷缩带来的间隙变化，维持密封性能。杆身靠近法兰位置的环槽是用来安装O型圈的，这个位置负责隔断滤清器进油腔和出油腔，避免未经过滤的机油直接短路进入主油道，造成发动机异常磨损，环槽的宽度和深度要和所选O型圈的线径匹配，装配后O型圈的压缩量控制在15%-25%之间，既能保证密封，又不会因为压缩量过大导致O型圈过早老化失效。

　　建模过程中，这类零件要重点关注各特征的同轴度，外螺纹、内孔、法兰盘、六角头的同轴度公差要控制在0.02mm以内，避免装配后出现偏斜，导致滤清器安装不正、密封失效。径向孔的分布角度要均匀，让机油从多个方向进入滤清器，避免滤材局部受油不均，降低过滤效率。所有锐边都要做倒钝处理，不仅是为了避免装配时割伤操作人员，更是为了减少应力集中点，提升零件的疲劳强度，应对摩托车行驶过程中持续的振动载荷。
