卧式地下丙烷储存罐体结构设计

　　在民用燃气分布式供应、小型工业场站的丙烷介质存储场景中，卧式地下布置的丙烷容器是兼顾地面空间利用率与介质存储安全性的核心承压设备，这类设备的三维结构设计需要同时匹配地下埋设的安装边界、承压壳体的强度要求、外接管路的对接逻辑以及日常运维的操作空间预留。从实际应用场景来看，这类3000升规格的丙烷容器多服务于城郊独立民居、小型加工场站的集中丙烷供气，埋地布置的形式可以规避地面温度剧烈波动对罐内介质饱和蒸气压的影响，同时减少地面设备的占地，降低外力碰撞带来的泄漏风险，相比地面立式储罐，卧式结构的埋深更浅，基坑开挖与后期罐体检修的作业难度更低。

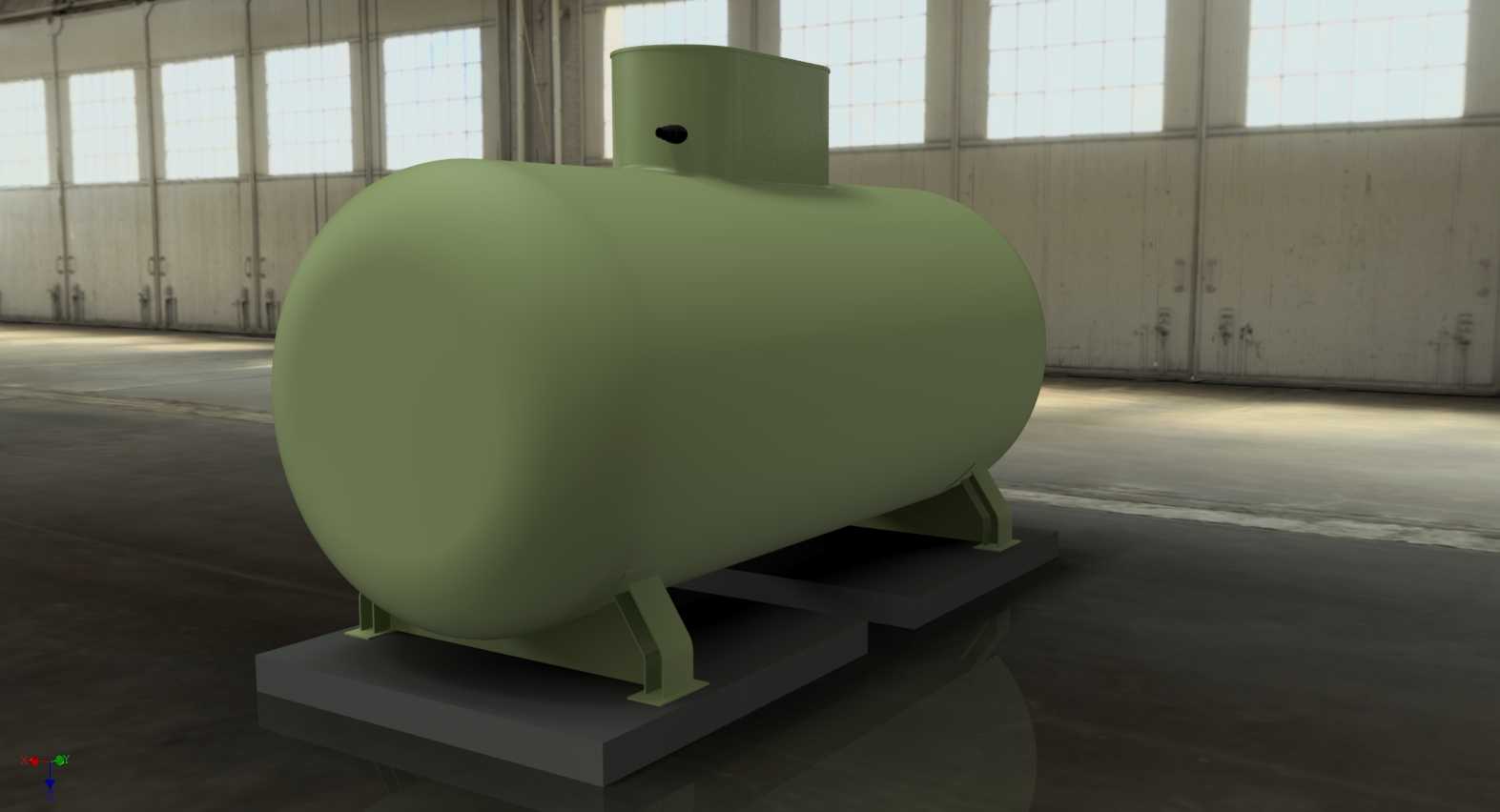

　　从设备功能特性来看，该罐体为卧式圆筒形承压结构，两端采用标准椭圆形封头，这种封头形式的应力分布均匀，在相同承压等级下的板材消耗小于碟形封头，适合丙烷这类常温下带压存储的介质。罐体顶部设置的竖向接管结构，集成了介质进出、安全泄放、液位检测的接口安装位，所有接口集中布置在顶部区域，一方面适配埋地安装后仅顶部操作区露出地面的布置要求，另一方面可以减少罐体侧面开孔带来的壳体强度削弱，降低焊缝泄漏的概率。罐体底部的鞍式支座采用双支座布置，固定支座与滑动支座的配合设计可以抵消罐体因温度变化、介质充装带来的轴向伸缩变形，避免支座与罐体连接焊缝处出现应力集中，支座下方的混凝土预埋垫板结构，能够将罐体满载后的总荷载均匀传递到基坑底部的混凝土垫层上，防止局部沉降带来的罐体倾斜。

　　在设计思路层面，这类储罐的三维建模首先要确定壳体的公称直径与筒体长度，匹配3000升的有效容积要求，同时要预留出介质充装的安全气相空间，避免满液状态下温度升高带来的超压风险。筒体壁厚的计算需要结合丙烷的设计压力、埋地状态下的土壤外压载荷、腐蚀裕量综合确定，建模过程中需要对开孔位置做补强结构的细节处理，接管与筒体的连接焊缝处要做圆滑过渡的结构处理，减少应力集中点。鞍式支座的包角、腹板厚度、筋板布置需要匹配罐体满载重量，建模时要校核支座处的筒体局部应力，避免支座反力过大造成筒体局部失稳。顶部的竖向接管高度要满足埋地后操作井的安装高度要求，接管顶部的法兰密封面要高出操作井底部一定距离，防止地面积水灌入法兰密封面造成腐蚀。

　　从安装边界来看，这类卧式丙烷容器的基坑开挖尺寸需要在罐体直径基础上预留两侧的作业空间，罐体底部的垫层需要做水平度找正，安装时要保证罐体的轴向坡度符合介质排污的要求，罐底最低处的排污接口要对应基坑的集污槽位置。罐体安装完成后需要做外表面的防腐绝缘处理，适配地下土壤的腐蚀环境，顶部的操作井要做防水密封处理，防止雨水灌入造成罐体接管腐蚀。建模过程中需要同步考虑外接管路的走向，顶部接管的法兰螺栓间距要预留扳手操作空间，安全泄放装置的排放口要引至操作井外的安全区域，避免泄放的丙烷介质在操作井内积聚。另外，罐体的鞍式支座与基础垫板之间的固定方式要区分固定端与滑动端，滑动端需要设置滑板结构，减少罐体伸缩时的摩擦阻力，避免支座与基础之间的连接结构被剪切破坏。

　　在结构细节处理上，罐体表面的焊接接头布置要避开鞍座的支撑区域，所有纵缝、环缝的位置要在建模时做明确标识，方便后续的无损检测作业。罐体顶部的人孔设置要满足内部检修的进出要求，人孔的补强圈结构要与筒体曲面完全贴合，保证焊接质量。对于埋地储罐的接地结构，建模时要在支座位置预留接地极的连接点，保证罐体的静电导除通路顺畅，避免介质充装、排放过程中静电积聚带来的安全隐患。整体结构的三维建模需要完全匹配实际加工的工艺要求，所有板材的下料尺寸、折弯弧度、焊接坡口形式都要在模型中有所体现，方便后续生产环节的图纸拆解与工艺编制，减少加工过程中的尺寸偏差。
