3/4NPT接口储气罐检修截止阀结构

　　在中小型压缩空气站、移动式气动设备配套、车间分散气路支路的运维场景里，这类带3/4NPT锥管螺纹接口的储气罐检修阀是气路通断控制的核心配套部件，主要承担储气罐支路检修隔离、下游气路泄压截断、日常运维时的气路通断操控功能，区别于主路大口径截止阀，这类阀件直接集成在储气罐出气端或就近管段上，不需要额外加装过渡接头，适配常规工业气动系统的通用压力等级。从实际使用场景来看，当需要对储气罐下游的过滤器、调压阀、气动执行元件做更换维护时，不需要排空整个储气罐的压缩空气，只需要关闭该检修阀，就能隔离下游管段与罐内带压气体，大幅减少运维时的泄压排气时间，也能避免罐内压缩空气直接排空带来的能源浪费，在小型空压站、移动式空压机、车载气动系统、

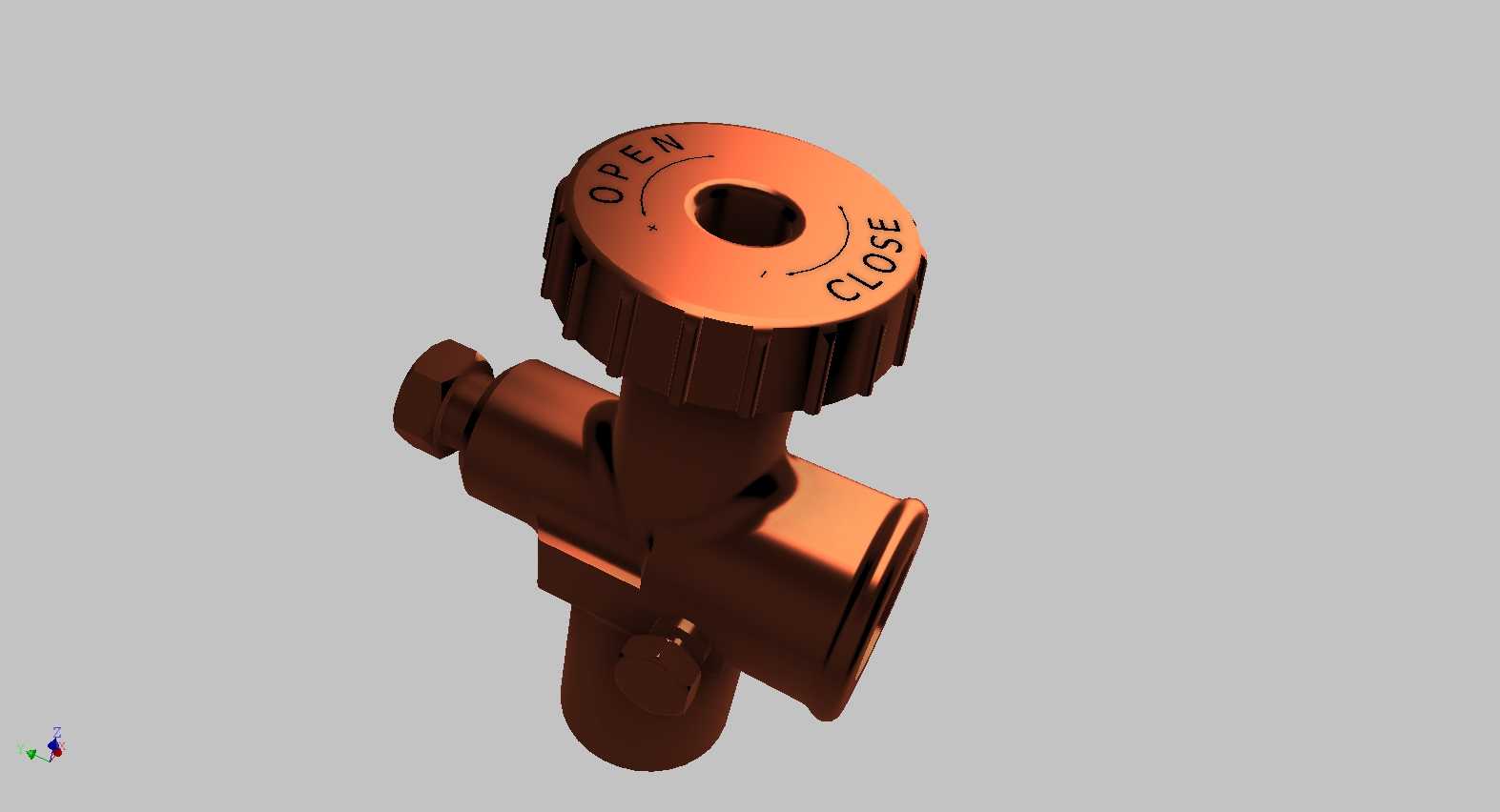

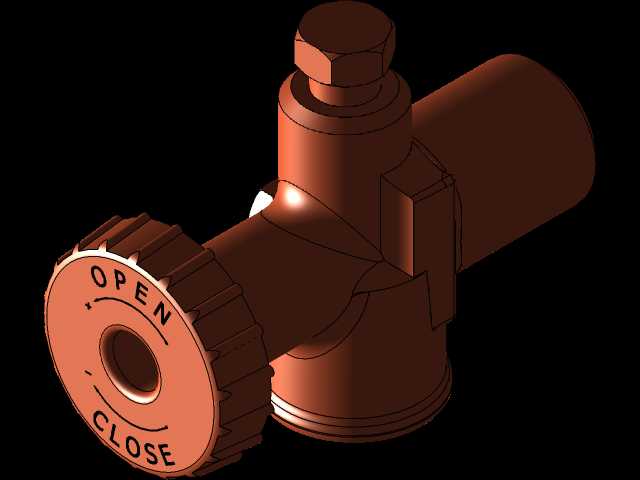

　　工厂分散式供气支路中应用十分广泛。该阀件的结构设计完全围绕气路截断的可靠性与操作便捷性展开，顶部的旋钮采用滚花防滑结构，表面蚀刻OPEN与CLOSE标识及旋转方向箭头，操作人员佩戴劳保手套也能清晰识别开关方向、完成旋钮操作，不会出现操作打滑、方向判断错误的问题。旋钮下方的阀杆采用密封填料结构，能在多次开关循环后仍保持阀杆处的密封性能，避免带压气体从阀杆配合间隙泄漏，阀体采用三通式结构，两个侧接口为同轴布置的3/4NPT内锥管螺纹，直接对接储气罐出气口与下游送气管路，下方的接口可作为泄压口或压力表安装接口，在关闭主通路后可通过该接口排出下游管段的残余压力，保障检修作业的安全。从安装边界来看，该阀件的接口采用标准NPT锥管螺纹，

　　不需要额外加工密封面，缠绕常规聚四氟乙烯密封带即可完成密封安装，整体外形紧凑，旋钮的旋转操作空间只需要预留出大于旋钮外径的操作范围即可，不需要额外的大尺寸操作空间，适配储气罐侧壁、狭小管廊内的安装场景。阀体的流道采用直通式设计，全开状态下的流道阻力小，不会对压缩空气的输送造成明显的压损，阀瓣的密封面采用硬质密封配合结构，在带压状态下的关闭密封性能可靠，不会出现内漏问题，即使在长期处于全开状态的管路中，阀瓣也不会因为气流长期冲刷出现密封面损伤，日常运维只需要定期检查阀杆填料的密封状态，在出现微漏时适当压紧填料压盖即可恢复密封性能，不需要整体拆解阀件。在三维建模过程中，该结构的建模重点集中在NPT螺纹的参数化建模、

　　旋钮滚花特征的阵列处理、阀体内流道的布尔运算提取、各配合部件的装配间隙校验上，建模时需要严格匹配NPT螺纹的锥度、牙型角、每英寸牙数参数，保证模型导入装配环境后能与对应规格的管接头、储气罐接口完成虚拟装配干涉检查，避免实际加工安装时出现螺纹配合错位、密封面不贴合的问题。同时建模时需要还原旋钮的操作角度范围，验证全开、全关状态下旋钮与阀体周边结构的干涉情况，保证实际安装后旋钮能完成90度或对应行程的旋转操作，不会被周边的罐体、管架结构阻挡。这类阀件的结构设计没有冗余的复杂结构，所有特征都服务于实际使用需求：滚花旋钮解决戴手套操作的防滑问题，方向标识避免误操作，三通结构兼顾通断与泄压功能，标准NPT接口减少安装过渡件，紧凑的阀体外形适配狭小安装空间，硬质密封结构保障长期使用的密封可靠性，完全贴合工业气路系统对检修阀件的可靠性、易操作性、易安装性的核心要求。在设备选型阶段，设计人员可以直接调用该三维模型完成气路系统的布局装配，核对阀件的安装空间、接口匹配度、操作行程范围，提前排查管路布局中可能出现的安装干涉、操作空间不足的问题，减少现场安装时的改管、调整支架的工作量。
