剖分式带安装底座滑动轴承支撑座

项目分类:轴承座 发布时间:2021-12-10 ID:443952
  • 剖分式带安装底座滑动轴承支撑座
  • 剖分式带安装底座滑动轴承支撑座
  • 剖分式带安装底座滑动轴承支撑座
  • 剖分式带安装底座滑动轴承支撑座
  • 剖分式带安装底座滑动轴承支撑座
  • 剖分式带安装底座滑动轴承支撑座
  • 剖分式带安装底座滑动轴承支撑座
  • 剖分式带安装底座滑动轴承支撑座

  在各类旋转传动设备的轴系布局中,这类剖分式轴承支撑座是承担径向载荷、约束转轴径向跳动的核心基础部件,从常规的皮带输送线、小型减速机输入输出端,到机床辅助传动轴、纺织机械的导辊支撑位,再到农业机械的传动轴定位点,都能见到这类结构的实际应用。它的核心作用是在兼容对应规格滑动轴承的前提下,为旋转轴提供稳定的支撑基准,抵消轴运转过程中产生的径向载荷,避免轴系出现挠曲变形,同时把运转过程中产生的振动传导到安装基础上,保证整段轴系的回转精度保持在设计允许范围内。

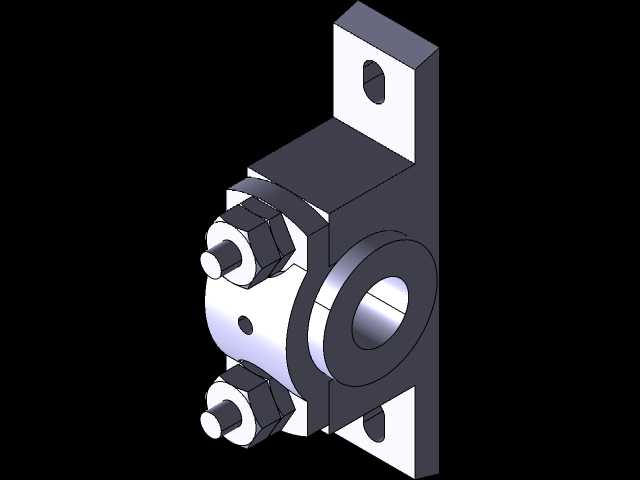

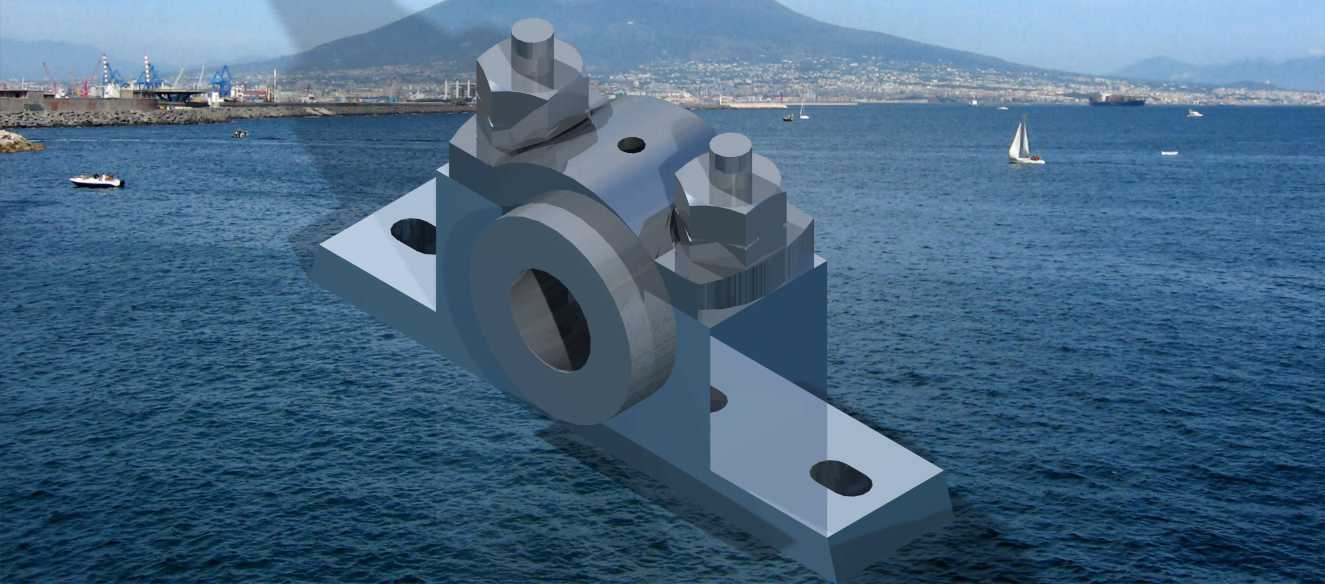

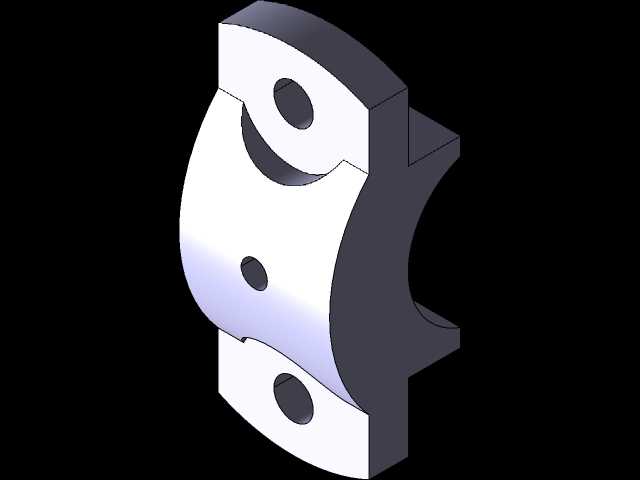

  从结构设计逻辑来看,这款支撑座采用上下剖分的对合结构,底座部分为一体化铸造成型的安装基体,两侧伸出的安装耳上开有长圆形的安装通孔,这种长孔设计并非随意设置,而是考虑到现场安装时的位置公差补偿——当设备机架上的安装孔位存在小范围的加工偏差时,无需重新扩孔修正,通过长孔的调节余量就能完成座体的精准对位,降低现场装配的修正成本。底座上方的轴承容纳腔为半圆弧形结构,和上盖的半圆腔对合之后形成完整的轴承安装空间,上盖和底座之间通过两组六角头螺栓组件实现锁紧,螺栓预紧时可以根据装入轴承的实际外径公差微调锁紧力,既保证轴承外圈在座腔内不会出现周向转动,又不会因为锁紧力过大导致轴承外圈变形,影响内部轴的回转顺畅度。

  在实际选型安装时,首先要明确的是安装边界尺寸:底座的总宽度、两个安装孔的中心距是和机架安装位匹配的核心参数,安装孔的孔径决定了适配的固定螺栓规格,通常这类中小型支撑座的安装孔适配M10-M12的膨胀螺栓或机牙螺栓,固定时需要在底座和安装面之间加装薄铜皮调整垫片,用来补偿安装面的平面度误差,避免座体锁紧后出现内孔变形。轴承容纳腔的内径尺寸需要和选配的滑动轴承外径保持过渡配合,配合公差通常选H7/k6区间,过松会导致轴承外圈在载荷作用下出现蠕变,磨损座体内腔,过紧则会导致轴承内孔收缩,出现抱轴、运转卡滞的问题。

  从功能特性上看,这种剖分式结构相比整体式轴承座最大的优势在于检修维护便捷,当轴系中间位置的轴承出现磨损需要更换时,不需要把整根轴上的联轴器、带轮等端部件全部拆卸抽出,只需要松开上盖的锁紧螺栓,取下上盖就能直接更换轴承,大幅缩短设备停机维护的时间,尤其适合那些连续生产、停机成本较高的生产线设备。座体的材质通常选用灰铸铁铸造成型,灰铸铁本身具备良好的减振性能,能够有效吸收轴运转过程中产生的高频振动,同时铸造后的毛坯经过时效处理,消除内应力之后再进行机加工,能够保证长期使用过程中不会因为应力释放导致座体变形,维持轴系的支撑精度。

  建模过程中需要重点关注几个配合面的形位公差要求:底座的安装底面需要和轴承容纳腔的轴线保持平行,平行度公差通常控制在0.02mm/100mm以内,否则安装之后轴会出现偏斜,导致轴承承受额外的轴向附加载荷,加速轴承磨损;两个安装孔的轴线需要垂直于安装底面,避免螺栓锁紧时出现附加的弯曲应力;上盖和底座的对合面需要保证平面度,合模之后的结合面缝隙不能超过0.03mm,防止锁紧之后轴承腔出现错边,卡滞轴承外圈。另外,上盖顶部的两个螺栓凸台需要做足够的加厚处理,保证螺栓预紧时凸台不会出现断裂变形,螺栓过孔和螺栓杆之间保留0.5-1mm的间隙,方便上盖安装时的对位调整。

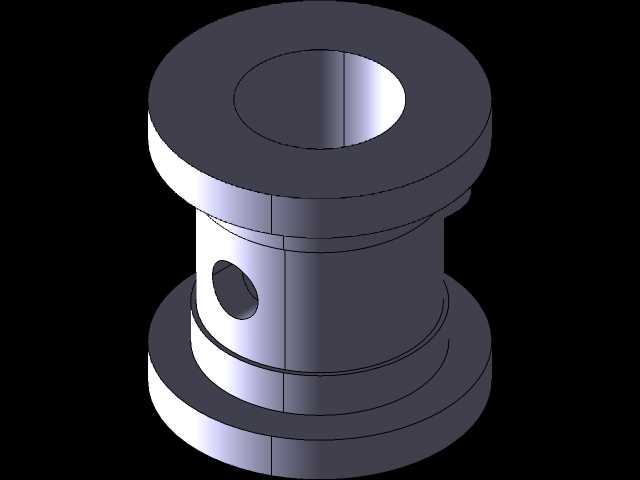

  在实际工况应用中,这类支撑座通常适配脂润滑的滑动轴承,座体上可以根据需求加装注油嘴,定期向轴承腔内补充润滑脂,减少轴和轴承之间的摩擦磨损。如果应用在粉尘较多的工况下,还可以在轴承腔的两端加装密封毡圈,阻挡外界的粉尘、碎屑进入轴承内部,延长轴承的使用寿命。需要注意的是,这类支撑座主要承受径向载荷,不适用于承受较大轴向力的工况,如果轴系存在较大轴向载荷,需要额外搭配轴向定位的止推结构,不能依靠这类轴承座承担轴向力,否则会导致座体连接螺栓受剪断裂,出现轴系脱落的设备故障。
