双轴集成式轴承支撑安装结构

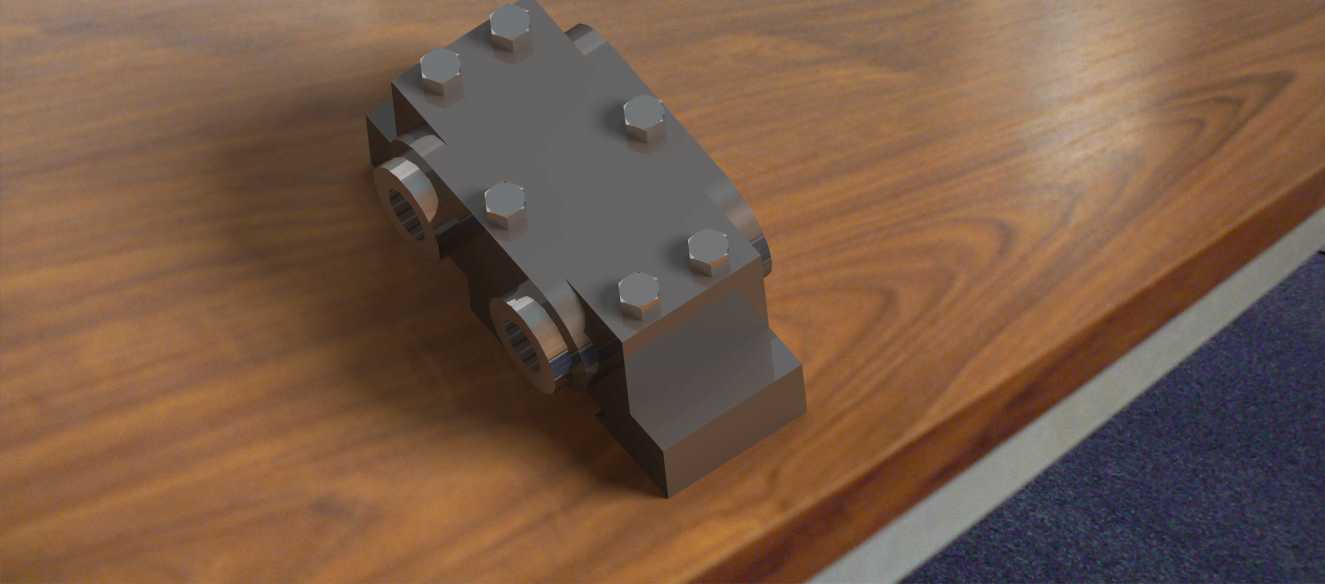

　　在常规的轴系传动布局里，单轴承座仅能完成单根转轴的径向与轴向限位，当设备内部存在两根平行排布、中心距固定的转轴需要同步支撑时，采用独立轴承座分别安装的方案，往往会面临安装基准找正难度大、两个轴承座的同轴度、平行度公差累积大的问题，长期运行下容易出现转轴偏磨、轴承温升过快、密封件过早失效的故障，尤其在对轴系传动精度有一定要求的中载传动场景中，这类分体式安装的缺陷会被进一步放大。这款集成式双轴承支撑结构，正是针对这类平行双轴的支撑需求做的一体化设计，将两个轴承的安装位整合在同一个刚性基体上，从加工源头就保证了两个轴承安装孔的中心距公差、平行度公差、同轴度公差处于可控范围，省去了现场安装时反复调整两个独立轴承座相对位置的工序，

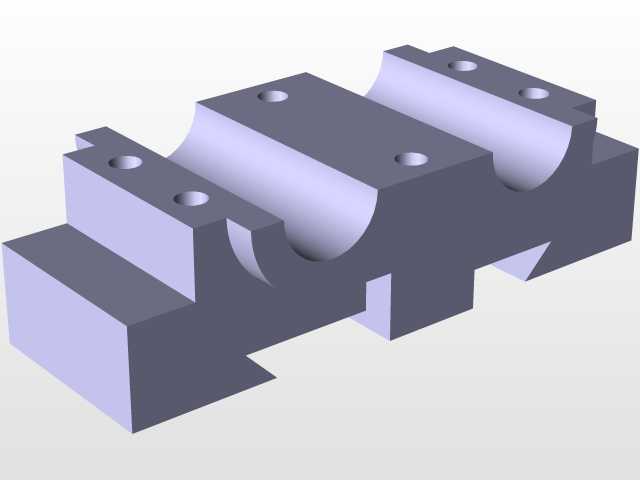

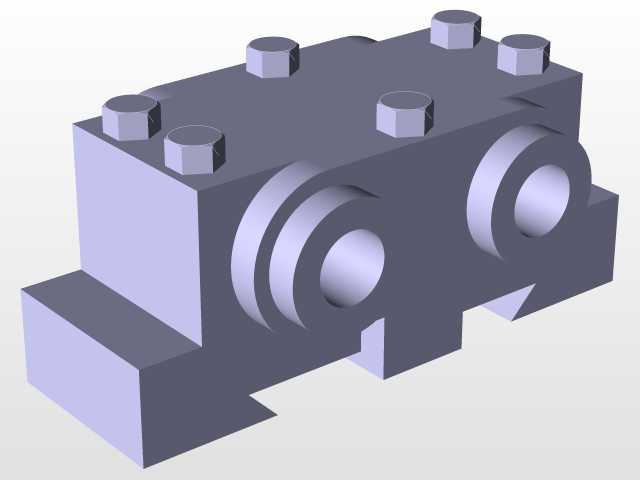

　　也避免了分体安装带来的装配误差累积。从结构本身来看，支撑基体采用整体式块状结构，刚性远高于拼接式的轴承安装支架，基体上预留的轴承安装孔为台阶式设计，可适配标准深沟球轴承或者角接触轴承的外圈定位，孔位端面加工有贴合止口，能够保证轴承外圈安装到位后端面与孔轴线的垂直度，避免轴承安装倾斜带来的附加载荷。基体顶部均匀排布的内六角螺栓安装位，用于安装轴承端盖，既可以实现轴承外圈的轴向压紧，也能预留润滑脂的填充空间，配合端盖上的密封槽安装密封圈，阻挡外界粉尘、切削液进入轴承滚道内部，延长轴承的维护周期。基体下部延伸出的安装定位凸台，是整个组件与设备机架连接的定位基准，凸台的侧面与底面均做了铣平加工，安装时可以直接卡入机架上预先加工的定位槽内，

　　再通过两侧的连接螺栓完成锁紧，不需要额外做位置找正，就能保证两根转轴的轴线与机架安装面的平行度符合设计要求。实际应用场景中，这类双轴承支撑结构多用于平行轴齿轮传动箱、小型皮带双辊输送机构、双输出轴的动力头单元等场景，比如在小型齿轮传动的增速或者减速结构里，两根平行轴分别安装主动和从动齿轮，采用这款集成支撑结构，齿轮啮合的侧隙可以在组件预装时就调整到位，整体装入设备机架后不需要反复调整齿轮啮合位置，大幅提升装配效率。设计这类集成支撑结构时，首先要根据两根转轴的额定载荷、转速确定适配的轴承型号，再根据轴承的外圈尺寸确定安装孔的公差配合，一般轴承外圈与安装孔采用基轴制过渡配合，既保证轴承外圈不会在孔内发生蠕变，也方便后续维护时的轴承拆卸。

　　两个安装孔的中心距公差需要控制在±0.02mm以内，孔轴线的平行度公差要控制在0.01mm/100mm范围内，避免齿轮啮合或者带轮传动时出现偏载。基体的壁厚需要根据轴承的径向载荷做校核，一般安装孔周边的壁厚不小于轴承外圈厚度的1.2倍，保证受力时不会出现基体变形导致轴承孔位偏移。安装边界方面，整个组件的外形轮廓为规整的矩形块，顶部的螺栓孔位均沉头处理，不会突出基体上表面，下部的安装凸台宽度小于基体主体宽度，在机架上预留对应的凹槽即可完成定位，两侧的转轴伸出端长度可以根据实际传动件的安装需求做调整，不需要额外改动支撑基体的核心结构。和分体式双轴承座安装方案相比，一体化结构的抗振性能更好，在设备启停或者承受冲击载荷时，两个轴承的相对位置不会发生偏移，能够持续保证轴系的传动精度，同时整体式结构的零件数量更少，装配时的紧固件数量也相应减少，降低了长期运行中紧固件松动带来的故障风险。在做三维建模时，这类结构需要重点注意轴承安装孔的台阶尺寸与轴承外圈厚度的匹配，螺栓孔的位置要避开轴承安装孔的壁厚区域，避免钻孔时打穿安装孔壁，同时安装凸台的定位尺寸要和机架的定位槽尺寸做公差匹配，保证装配时的互换性。对于需要做轻量化设计的场景，还可以在基体非受力的区域做减重槽设计，在不降低整体刚性的前提下减少组件的整体重量，适配对设备自重有要求的移动类传动设备。
